FPC的補强板在為FPC提供機械支撐時起著重要作用，因為FPC柔性電路板是柔性的，但在某些地方需要剛度。

當部件放置在FPC柔性區域時，尤其需要補强板，這些部件的重量應力柔性材料。 它們還可用於需要創建剛性電路板表面以放置SMT焊盤組件的地方。 此外，需要多個插入件的連接器需要補强，以减少焊盤的應力。 讓我們更詳細地瞭解補强板的使用。

FPC補强板的用途是什麼？

簡單地說，在FPC柔性電路板的某個區域需要硬化的地方使用加强筋補强板。 以下是使用補强的一些常見原因：

1、具有SMT或PTH組件的板的支撐區域。

2、保持柔性電路的合理厚度。

3、支持FPC連接器。

4、確保更好地處理電路板。

5、確保電路板區域保持穩定。

6、幫助佈線和保留陣列。

7、有助於消除應變和有效散熱。

一般而言，柔性PCB補强板要求分為以下使用類別：

1、硬化組件/接頭區域

2、ZIF（零插入力）厚度要求

3、局部折彎約束

4、組件/連接件補强

FPC補强板創建了一個連接零部件和連接件的剛性區域。 它們還通過確保彎曲部分不會在組件區域彎曲來保護焊點。 FPC補强板確保接觸指處的厚度新增，以滿足特定的連接器規格。

如何選擇合適的FPC補强板材料？

FPC補强板通常由FR4或剛性聚醯亞胺組成。

典型補强的厚度範圍為0.002〃至0.059〃。 補强的厚度範圍為0.002英寸至0.010英寸，剛性補强的厚度範圍為0.008英寸至0.059英寸。 一般來說，FPC補强板越厚，其提供的支撐就越好。 然而，每種設計的要求是不同的。

一些用例還需要使用不銹鋼或鋁作為FPC補强板。 當然，使用這些工具的缺點是成本過高。

柔性FPC

如何使用FPC補强板？

如果是電鍍通孔組件，FPC補强板與組件位於柔性板的同一側。 這樣，就更容易接觸到柔性電路上的焊盤。

也可以將補强連接到零件的兩側，但在這種情況下，PCB組件需要進行陣列配寘審查。

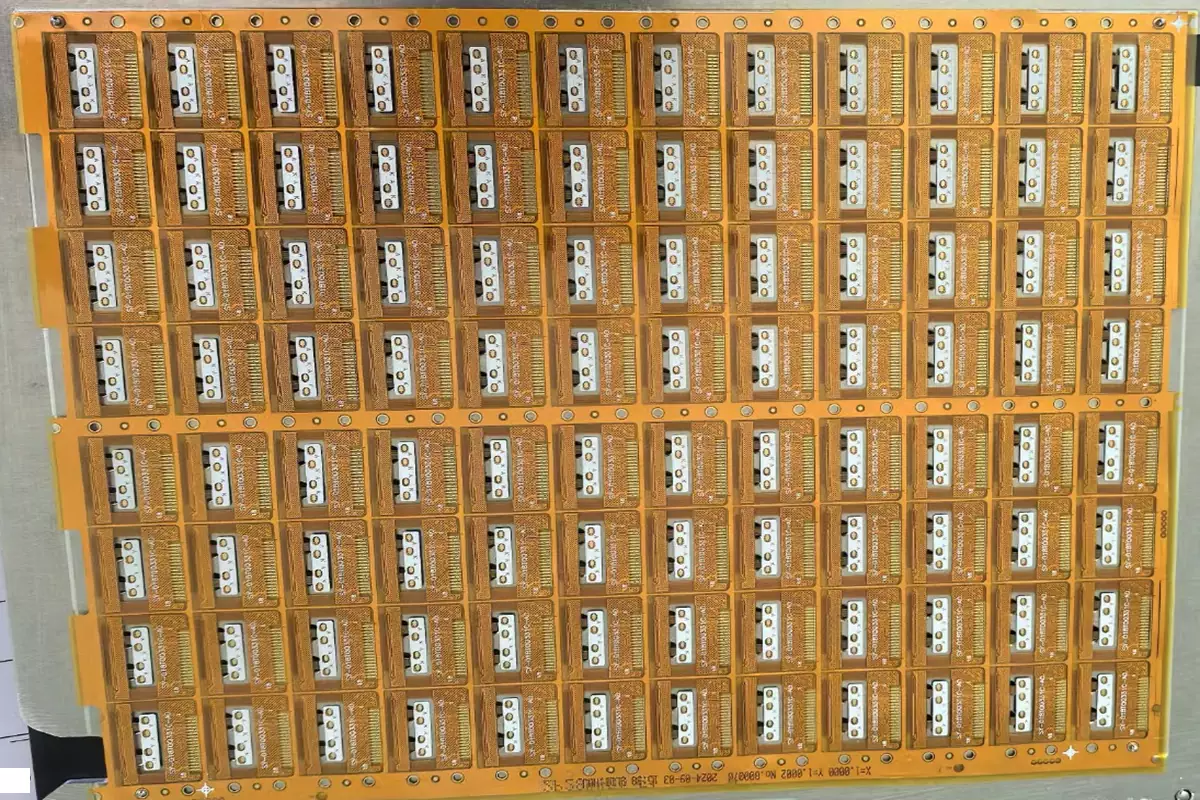

當FPC柔性電路設計需要裝配拼板時，建議在整個陣列邊界使用FR4補强板。 這樣，就不需要任何額外的工具板。 此外，它允許零件像剛性電路板一樣通過自動裝配。

在將補强連接到回路時，需要使用熱量和壓力。 壓敏粘合劑也可用於連接FPC補强板。

兩種流行的粘合劑包括：1、壓敏粘合劑； 2、熱粘合粘合劑。

要正確選擇粘合劑，需要考慮的一些因素包括：1、熱暴露； 2、耐化學性； 3、不同材料的粘合能力。

FPC補强板使用注意事項

使用補强板時，必須注意，補强應與裸露蓋板重疊。 030“以緩解壓力。此外，當使用多個補强板時，應保持相同的FPC補强板厚度。

當我們需要電路中的剛性區域以保護元件或連接器時，使用FPC加强板的優勢怎麼強調都不為過。 這樣做可以確保FPC板不會彎曲，焊點的完整性得到保護。 通常使用FR4作為FPC補强板材料，用於加固電路的特定區域。
