打印機觸控排線柔性線路板主要用於列印的主機板跟墨水匣的接觸，是利用柔性線路板的上的焊盤凸點，接觸墨水匣上的焊盤，從而實現與墨水匣供電與材料交換等功能。 墨水匣柔性印刷電路（fpc）是噴墨印表機的主要部件之一。 它主要位於墨水匣上，是連接打印機主機與打印頭之間電信號傳輸的主要通道。 fpc固定在墨水匣主體上，與打印頭連接，從而實現與打印頭之間的電連接。

FPC設計對列印速度與精度的影響

訊號傳輸效率：

FPC的設計直接影響訊號在打印機內部的傳輸效率。 通過優化FPC的佈局和走線，可以减少訊號傳輸的延遲和損耗，從而提高打印機的響應速度和列印精度。

採用高品質的導電材料和先進的制造技術，可以進一步降低電阻和電容效應，提升訊號傳輸的穩定性和速度。

機械支撐與穩定性：

FPC在噴墨印表機中起到機械支撐的作用，確保打印頭和墨水匣等關鍵部件能够穩定、準確地移動。

通過合理的FPC設計和材料選擇，可以提高打印機的機械穩定性和耐久性，减少因振動和磨損導致的列印誤差。

電源連接與能耗：

FPC負責將電源連接到打印機的各個部件，其設計直接影響打印機的能耗和效率。

通過優化FPC的電源走線和連接管道，可以降低打印機的能耗，提高能源利用效率。

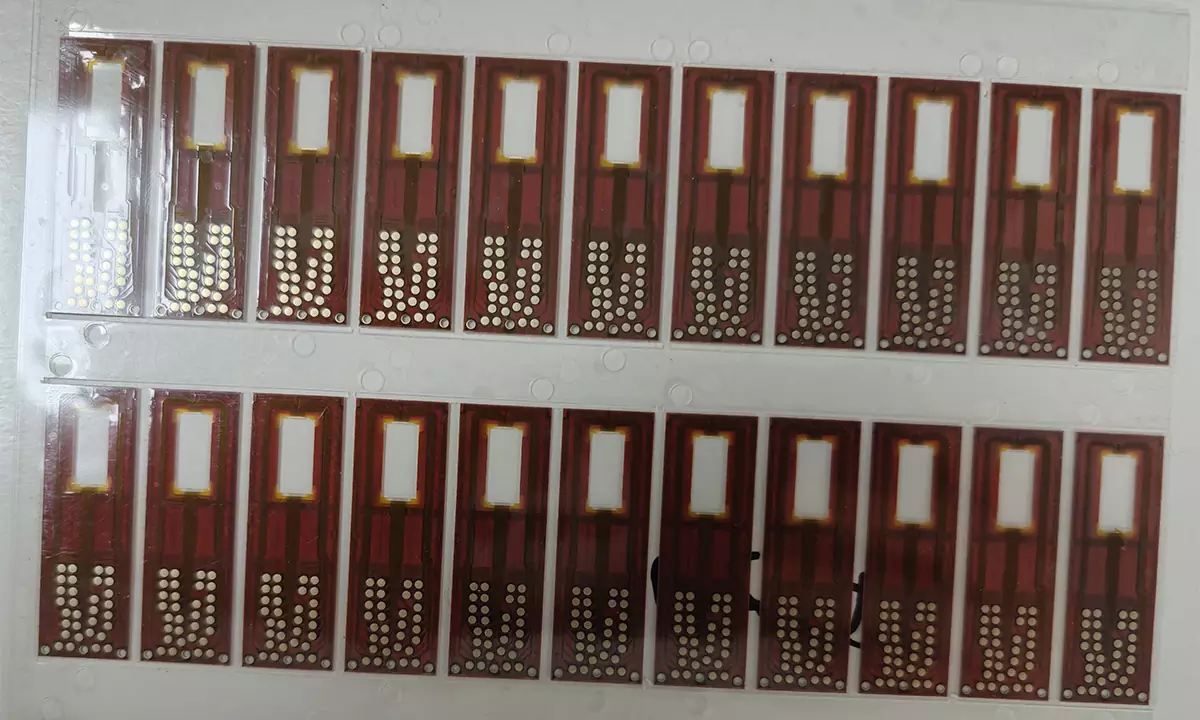

墨水匣FPC軟板

要加强墨水匣fpc軟板的抗靜電能力，可以從以下幾個方面入手：

一、材料選擇

抗靜電材料：選擇具有良好抗靜電效能的FPC基材和覆蓋膜，這些材料能够有效吸收和分散靜電，减小靜電放電的能量。

抗靜電塗料：在FPC軟板表面塗覆一層抗靜電塗料，形成保護層，防止靜電對電路的直接影響。 這種塗料通常具有良好的導電性和耐磨性，能够長期保持抗靜電效果。

二、設計優化

分層與佈局：在FPC軟板的設計中，通過分層、恰當的佈局佈線和安裝實現抗靜電設計。 例如，使用多層FPC設計，將地平面和電源平面緊密排列，以减小共模阻抗和感性耦合，從而降低靜電放電的影響。

關鍵元件佈局：將靜電敏感元件放置在FPC的中心或遠離可能暴露於靜電的介面位置，减少靜電放電直接作用的可能。

佈線優化：佈線時應儘量減少平行線段的長度，採用井字形網格狀佈線管道，以降低訊號線之間的串擾和耦合。 對於關鍵訊號線，可以使用地線環繞或包地的管道來提高抗干擾能力。

三、接地與遮罩

可靠接地：確保FPC軟板上的每一個元器件都可靠接地，特別是機架、機殼、遮罩罩等容易積聚靜電的部位。 使用短而粗的接地線連接至公共接地點，降低接地電阻，提高接地效果。

遮罩設計：在FPC軟板的設計中，可以採用金屬遮罩罩對敏感元器件或訊號線進行遮罩，防止外部靜電對其產生影響。 同時，在遮罩罩上安裝導電泡棉等材料，以提高遮罩效能並防止電磁干擾。

四、環境控制

濕度控制：保持打印機工作環境的濕度在適宜範圍內（如40%\~60%），可以减少靜電的產生和積累。 可以通過使用加濕器或除濕機來實現濕度的有效控制。

溫度控制：控制打印機工作環境的溫度在適宜範圍內（如20\~25），以减少靜電的產生和積累。

五、操作與維護

規範操作：對裝連人員進行培訓，確保其在操作過程中能够遵循規範，避免因操作不當導致FPC軟板損壞或靜電產生。

定期維護：定期對打印機進行清潔和維護，特別是清潔噴墨印刷設備內部和噴頭位置，防止塵埃和其他雜質的積聚，减少靜電對噴頭的影響。

墨水匣fpc軟板是打印機中的一個關鍵部件，它的穩定性和可靠性直接影響打印機的工作效率和列印質量。 囙此，在使用打印機時，我們需要注意墨水匣介面板的保養和維護，以確保打印機的正常工作。
