隨著電子設備的小型化，使用薄層PCB和小型元件使用越來越多。 然而，使用帶有小型SMT組件的薄層PCB也帶來了一些問題。 通常，此類PCB光板在PCBA組裝過程中會發生PCB翹曲，影響其產量。 此外，過度PCB翹曲也會導致糊狀印刷的質量受到影響。 在回流焊接過程中，PCB翹曲也會影響焊點的形成。

在我們找到有助於控制PCB翹曲的解決方案之前，讓我們快速瞭解PCB翹曲到底是什麼？

什麼是PCB翹曲？

通常PCB的所有部分都應與表面接觸。 然而，有時由於各種應力，這種情況不會發生。 我們遇到的情况是，PCB板的一些部分向上彎曲，一些向下彎曲，從而產生正曲率和負曲率。 有時，彎曲可能沿著板的軸或對角線。 PCB有時也會產生扭曲。 所有這些都是PCB翹曲的例子。

PCB翹曲的原因

1、銅膜上的內應力導致PCB翹曲。 即使在室溫下，也可以不進行任何熱處理。

2、在涉及溫度變化的過程中，例如回流焊，由於銅層和基板之間的熱膨脹係數不同，會導致PCB翹曲。

3、當單獨蝕刻的銅隔板堆疊在一起時，每層銅密度的差异會導致每層上產生不同的應力，從而導致PCB翹曲。

4、PCB通常放置在面板中，以提高PCBA組裝效率。 嵌板依次使用欄杆和支腿。 PCBA組裝後，拆下支腿，並通過拆下面板將PCB分開。 PCB板區域與支腿區域的銅密度差异進一步導致PCB翹曲。

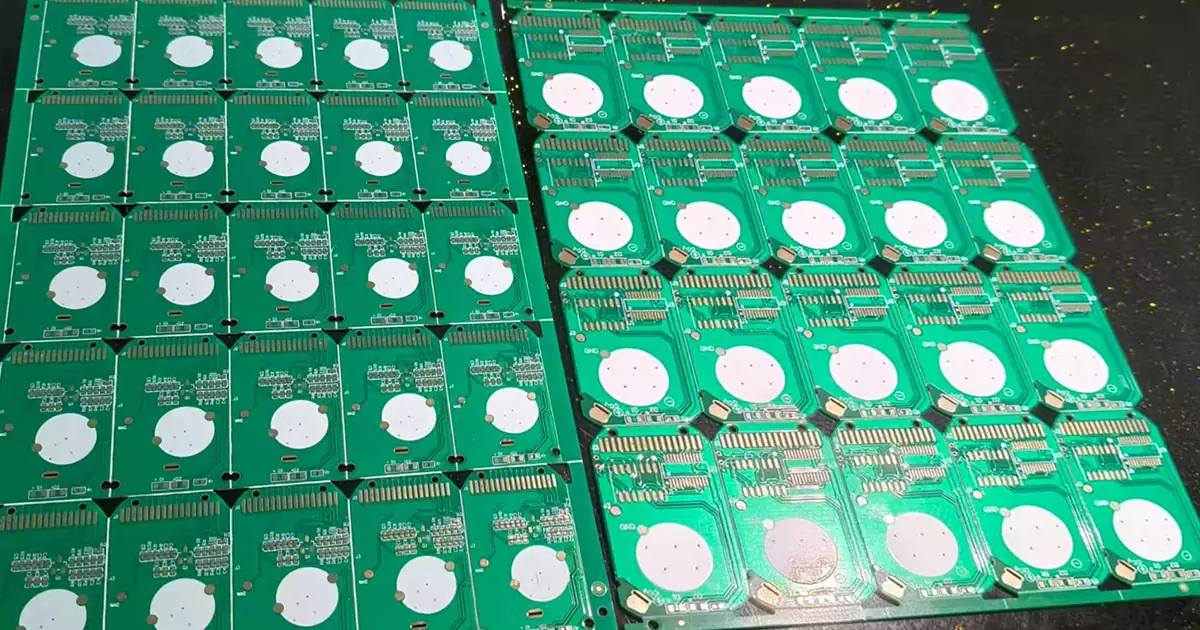

PCB翹曲

PCBA組件PCB翹曲引起的問題

如果是PCB翹曲的PCB，PCB的某些部分會更靠近模具，而某些部分則會離模具更遠。 反過來，這會導致PCB板 較近部分上的錫膏沉積高度較低。 間隙較大的零件上的沉積物高度較大。 使用這種不均勻的錫膏沉積，可以看到許多問題。 其中包括：

1、拉伸接頭

2、開放式接頭

3、焊接橋

4、焊盤接頭

當溫度升高時，例如在回流焊過程中，其PCB翹曲新增。 反過來，它會影響緊密間距IC下的焊接。

防止PCBA組裝和PCB翹曲的方法

IPC-A-610E標準規定了室溫下輸入PCB的最大PCB翹曲度。 根據IPC-TM-650，SMT中的PCB的最大彎曲和扭轉不得超過0.75%。

要控制PCBA組裝中的PCB翹曲，iPCB建議執行以下步驟：

1、PCB設計時需要做銅平衡，在設計階段，必須注意平衡所有層的銅。 這有助於將室溫下以及溫度升高時熱膨脹係數方面的失配降至最低。

2、跨PCB層平衡基板，在多層PCB板中，必須注意使用不同CTE的基板。 建議在頂層和底層使用相同厚度和資料的基底。

3、平衡銅密度，在面板化過程中，面板導軌和支腿區域的銅密度差异需要最小化。

4、託盤設計，建議將PCB和託盤之間的溫差降至最低。 此外，PCB邊緣和託盤邊緣之間的間隙需要保持最小。 使用低彈簧力壓下PCB的周長和角也是謹慎的。 還建議為託盤提供足够的支撐，以便PCB在高溫下不會下垂。

5、預處理，將PCB烘烤到Tg以上效果良好。 這有助於軟化層壓板，也可以緩解不同層中的應力。 囙此，PCB翹曲被最小化。
