FPC柔性電路板的特點是輕薄短小，囙此在使用過程中容易產生打、折、傷痕等，機械強度小，易龜裂。

FPC補强（stiffener）的目的是為了加强FPC的機械強度，方便表面裝零件等，補强膠片類型多種，根據製品使用要求不同而定，主要有PET，PI，背膠，金屬或樹脂補强板等等。

為什麼需要添加FPC補强？

純柔性FPC的PCB比剛柔結合的PCB能承受更少的元件，剛柔結合的剛性部分也可以像傳統剛性電路板一樣複雜，FPC補强偶爾會與覆蓋層同時層壓。

FPC（柔性電路板）因其輕薄短小、可彎曲的特性，在現代電子產品中得到了廣泛應用。 然而，由於其機械強度較低，在使用過程中容易產生折痕、傷痕等問題。 囙此，FPC補强工藝應運而生，通過新增特定區域的厚度和剛性，以提高FPC的耐用性和穩定性。

建議添加FPC補强的情况？

1、元件接近或處於活動或動態的彎曲區

2、元器件的尺寸和重量會給柔性區帶來壓力

3、大量的SMT焊盤使平面性變得至關重要

4、需要反復插入或組裝的連接器需要一個補强，或幫助緩解焊盤的應力。

不建議添加FPC補强的情况？

1、小型靜態元件不會對PCB的柔性施加大量的壓力。

FPC補强

如何選擇FPC補强？

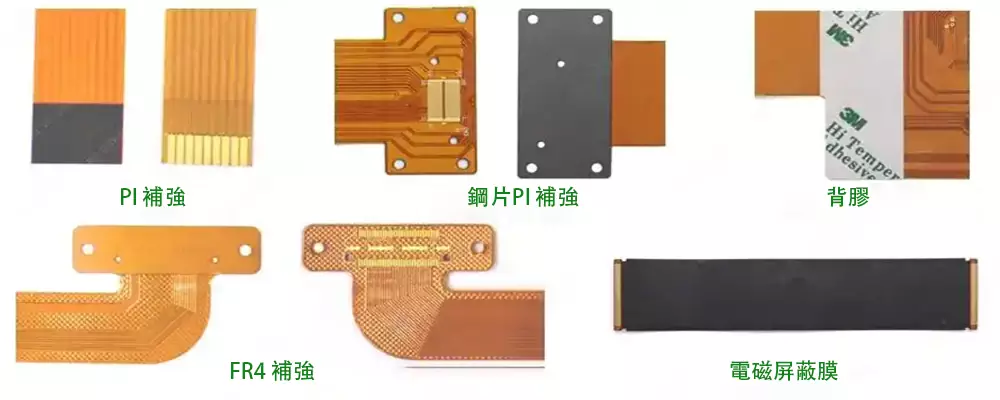

加强筋通常有FR4、PI（Kapton）、不銹鋼和鋁補强。 那麼我們如何選擇合適的FPC補强呢？ 以下是六種常用的FPC補强：

1、PI FPC補强，當柔性FPC末端必須加厚並插入ZIF連接器時，通常使用PI。然而，使用Kapton（PI）需要一個單獨的層壓週期。 對於插頭區域，我們將需要添加PI補强以滿足總厚度0.2mm、0.3mm或0.5mm。

PI是一種高性能工程塑料，具有優异的耐熱性、機械強度和電絕緣效能。 它廣泛應用於航空航太、微電子等領域。 PI補强公差可控制在+/-0.03mm，精度高，耐高溫（130℃-280℃），是FPC補强中常用的材料之一。 例如，在智能手機的監視器模組中，FPC需要頻繁彎曲和拉伸，使用PI補强可以有效防止FPC在使用過程中出現折痕和斷裂，提高監視器的穩定性和使用壽命。

2、FR4 FPC補强，FR4補强可以在同一層壓週期內完成。 FR4補强通常加在USB連接器區域。

FR4補强：FR4主要由玻璃纖維布和環氧樹脂膠組成，具有良好的機械效能、尺寸穩定性和抗衝擊性。 如果厚度小於0.1mm，公差可以控制在+/-0.05mm；如果厚度大於1.0mm，則公差為+/-0.1mm。FR4補强常用於需要額外剛性和强度的應用場合。 比如，在平板電腦的觸控屏連接部分，由於需要承受較大的壓力和摩擦，採用FR4補强可以顯著提高FPC的耐用性和可靠性。

3、不銹鋼FPC補强，不銹鋼補强不容易變形。 它具有良好的硬度。 它可以起到、散熱、導電和感應的作用。

鋼片補强：鋼片補强主要指303不銹鋼補强，具有高機械強度和支撐强度，但需要手工組裝，過程複雜且成本較高。 鋼片補强通常用於特定的工業和軍事應用。 例如，在工業機器人中，一些關鍵部位的FPC需要承受較大的機械負荷，使用鋼片補强可以確保FPC在惡劣環境下的穩定性和安全性。

4、鋁制FPC補强，鋁制補强具有最好的散熱效果，因為它通常需要開一個模具來衝壓鋁制補强的外形，然後成本是最高的。

5、環氧樹脂補强：環氧樹脂通常作為補强板的粘合層材料，也可以用於製成補强板本身。 它具有良好的機械效能和耐化學性，但其熱效能相對較低。 在一些醫療設備中，FPC需要具備良好的生物相容性和耐化學腐蝕效能，環氧樹脂補强可以滿足這些特殊要求。

6、聚酯（PET）補强：PET材料成本較低，具有良好的機械強度和耐化學性。 雖然其耐熱性不如聚醯亞胺，但在對溫度要求不高的應用中，聚酯仍是常用的補强材料。 例如，在智慧手環等可穿戴設備中，FPC的使用環境相對溫和，使用PET補强可以降低成本的同時，保證產品的效能。

iPCB在製造和組裝剛性PCB、柔性PCB、剛柔結合PCB方面擁有豐富的專業知識。 如果您需要PCB電路板製造或PCBA組裝，請與我們的PCB專家聯系，我們很樂意為您提供幫助。

FPC補强設計注意事項

補强尺寸：FPC補强通常需要比焊盤單邊大1mm，以防止彎折時焊盤邊緣產生折痕，導致線路開路。

材料選擇：選擇合適的補强材料應根據FPC的具體應用需求、工作環境和機械效能要求來確定。

壓合參數：正確調整壓合參數，控制壓合時間，對提高FPC品質至關重要

FPC補强工藝在提升柔性FPC電路板耐用性和穩定性方面發揮著重要作用。 通過選擇合適的FPC補强材料和工藝流程，可以有效增强FPC補强的機械強度，滿足各種複雜的應用需求。
