FPC軟板制程介紹說明
2023-03-10
View:6238
Author:iPCB      分享文章

FPC軟板是利用柔性電路板具備了配線密度高,重量輕,和厚度薄等特點。 其兼具極高的可靠性以及極佳可彎曲性。FPC軟板已經越來越多的應用在我們的日常生活中,可是FPC軟板生產工藝制程你知道嗎?


單面FPC制程

開料 → 鑽孔 → 貼幹膜 → 對位 → 曝光 → 顯影 → 蝕刻 → 脫膜 → 表面處理 → 貼覆蓋膜 → 壓制 → 固化 → 表面處理 → 沉鎳金 → 印字元 → 剪切 → 電測 → 沖切 → 終檢 → 包裝 → 出貨


雙面FPC制程

開料 → 鑽孔 → PTH → 電鍍 → 前處理 → 貼幹膜 → 對位 → 曝光 → 顯影 → 圖形電鍍 → 脫膜 → 前處理 → 貼幹膜 → 對位曝光 → 顯影 → 蝕刻 → 脫膜 → 表面處理 → 貼覆蓋膜 → 壓制 → 固化 → 沉鎳金 → 印字元 → 剪切 → 電測 → 沖切 → 終檢 → 包裝 → 出貨


有關FPC軟板的生產製程,亦可下載:FPC PPTFPC軟板生產製程說明.ppt


FPC軟板的生產工藝制程

FPC軟板的生產工藝制程

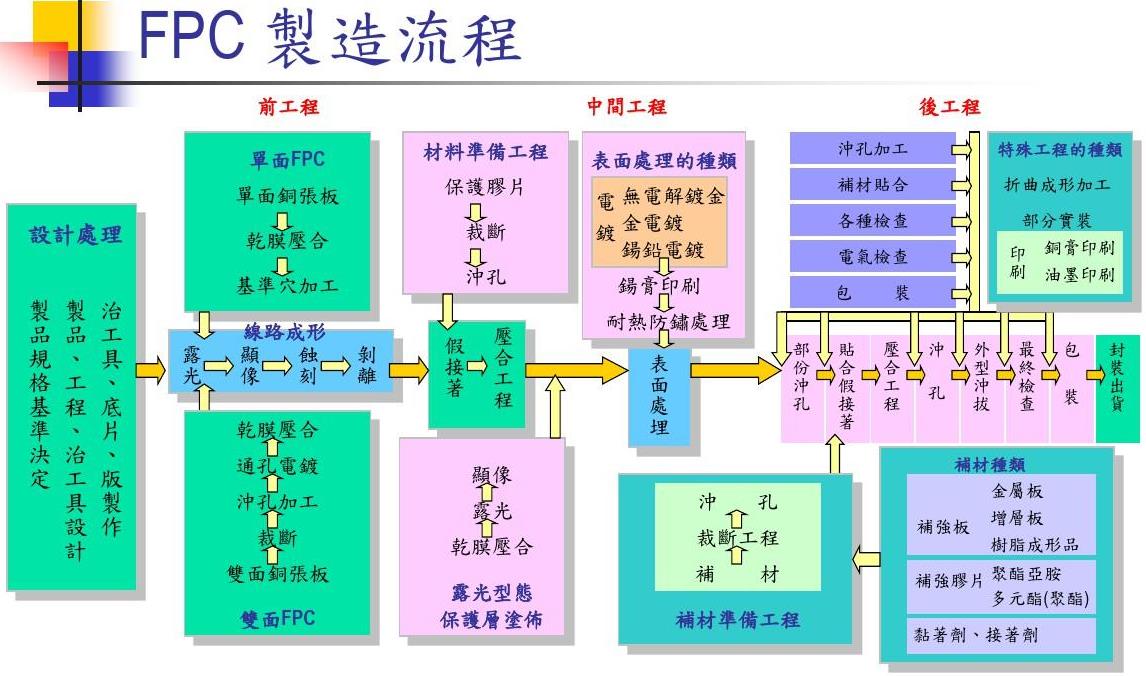

部份FPC生產製程說明

1、FPC軟板開料

除部分材料以外,FPC 軟板所用的材料基本都是卷狀的。 由於並不是所有的工序都一定要用卷帶工藝進行加工,有些工序必須裁成片狀才能加工,如雙面FPC軟板的金屬化孔的鑽孔,現時只能以片狀形式進行鑽孔,所以雙面FPC軟板第一道工序就是開料。 柔性覆銅箔層壓板對外力的承受能力極差,很容易受傷。 如果在開料時受到損傷將對以後各工序的合格率產生嚴重影響。 囙此,即使看上去是十分簡單的開料,為了保證材料的品質,也必須給予足够重視。 如果量比較少,可使用手工剪切機或滾刀切斷器,大批量,可用自動剪切機。 無論是單面、雙面銅箔層壓板還是覆蓋膜,開料尺寸的精度可達到±0.33。 開料的可靠性高,開好的材料自動整齊疊放,在出口處不需要人員進行收料。 能把對材料的損傷控制在最小限度內,利用送料輥尺寸的變化,材料幾乎沒有皺折、傷痕發生。 而且最新的裝置也能對卷帶工藝蝕刻後的FPC軟板進行自動裁切,利用光學感測器可以檢出腐蝕定位圖形,進行自動開料定位,開料精度達0.3mm,但不能把這種開料的邊框作為以後工序的定位。


2、FPC鑽導通孔

FPC軟板的通孔與剛性FPC一樣也可以用數控鑽孔,但不適用於卷帶雙面金屬化孔電路的孔加工。 隨著電路圖形的高密度化和金屬化孔的小孔徑化,加上數控鑽孔的孔徑有一定界限,現在許多新的鑽孔技術已付實際應用。 這些新的鑽孔技術包括电浆蝕孔、雷射鑽孔、微小孔徑的沖孔、化學蝕孔等,這些鑽孔技術比數控鑽孔更容易滿足卷帶工藝的成孔要求。


3、數控鑽孔

雙面FPC軟板中的鑽孔現在大部分仍然是用數控鑽床鑽孔,數控鑽床與剛性FPC使用的數控鑽床基本上相同,但鑽孔的條件有所不同。 由於FPC軟板很薄,能够把多片重疊鑽孔,如果鑽孔條件良好的話可以把10~15片重疊在一起進行鑽孔。 墊板和蓋板可以使用紙基酚醛層壓板或玻纖布環氧層壓板,也完全可以使用厚0.2~0.4mm的鋁板。 FPC軟板所用鑽頭市場上有售,剛性FPC鑽孔用的鑽頭及銑外形用的銑刀也可以用於FPC軟板。

鑽孔、銑覆蓋膜和增强板的外形等的加工條件基本相同,但由於FPC軟板材料所使用的膠黏劑柔軟,所以十分容易附著在鑽頭上,需要頻繁地對鑽頭狀態進行檢驗,而且要適當提高鑽頭的轉速。 對於多層FPC軟板或多層剛柔FPC的鑽孔要特別細心。


4、FPC沖孔

沖微小孔徑不是新技術,作為大批量生產已有使用。 由於卷帶工藝是連續生產,利用沖孔來加工卷帶的通孔也有不少實例。 但是批量沖孔技術僅限於沖直徑0.6~0.8mm的孔,與數控鑽床鑽孔相比加工週期長且需要人工操作,由於最初工序加工的尺寸都很大,這樣沖孔的模具也相應要大,因而模具價格就很貴,雖然大批量生產對降低成本有利,但設備折舊負擔大,小批量生產及靈活性無法與數控鑽孔相競爭, 所以至今仍無法普及。

但在最近數年裏,沖孔技術的模具精密化和數控鑽孔兩方面都取得了很大的進步,沖孔在FPC軟板上的實際應用已十分可行。 最新的模具製造技術可製造能够沖切基材厚25um的無膠黏劑型覆銅箔層壓板的直徑75um的孔,沖孔的可靠性也相當高,如果沖切條件合適甚至還可以沖直徑50um的孔。 沖孔裝置也已數控化,模具也能小型化,所以能很好地應用於FPC軟板沖孔,數控鑽孔和沖孔都不能用於盲孔加工。


5、FPC雷射鑽孔

用雷射可以鑽最微細的通孔,用於FPC軟板鑽通孔的雷射鑽孔機有受激准分子鐳射鑽機、衝擊式二氧化碳雷射鑽機、YAG(釔鋁石榴石)雷射鑽機、氬氣雷射鑽機等。

衝擊式二氧化碳雷射鑽機僅能够對基材的絕緣層進行鑽孔加工,而YAG雷射鑽機可以對基材的絕緣層和銅箔進行鑽孔加工,鑽絕緣層的速度要明顯比鑽銅箔的速度快,僅用同一種雷射鑽孔機進行所有的鑽孔加工生產效率不可能很高。 一般是首先對銅箔進行蝕刻,先形成孔的圖形,然後去除絕緣層從而形成通孔,這樣雷射就能鑽極其微小孔徑的孔。 但此時由於上下孔的位置精度可能會制約鑽孔的孔徑。 如果是鑽盲孔,只要把一面的銅箔蝕刻掉,不存在上下位置精度問題。 該工藝與在下麵所敘述的电浆蝕孔和化學蝕孔雷同。

現時受激准分子鐳射加工的孔是最微細的。 受激准分子鐳射是紫外線,直接破壞基底層樹脂的結構,使樹脂分子離散,產生的熱量極小,所以可以把熱對孔周圍的損傷程度限制在最小範圍內,孔壁光滑垂直。 如果能把雷射束進一步縮小的話就能够加工直徑10~20um的孔。 當然板厚孔徑比越大,濕式鍍銅也就越難。 受激准分子鐳射技術鑽孔的問題是高分子的分解會產生炭黑附著於孔壁,所以必須採取某些手段在電鍍之前對表面進行清洗以除去炭黑。 但是鐳射加工盲孔時,雷射的均勻性也存在一定的問題,會產生竹子狀殘留物。

受激准分子鐳射最大的難點就是鑽孔速度慢,加工成本太高。 所以只限於用在高精度、高可靠性微小孔的加工。

衝擊式二氧化碳雷射一般是用二氧化碳氣體為雷射源,輻射的是紅外線,與受激准分子鐳射因熱效應而燃燒分解樹脂分子不同,它屬於熱分解,加工的孔形狀要比受激准子雷射差得多,可以加工的孔徑基本上是70~100um,但加工速度明顯的比受激准分子鐳射速度快得多,鑽孔的成本也低得多。 即使如此,仍比下麵所敘述的电浆蝕孔法和化學蝕孔法加工成本高得多,特別組織面積孔數多時更是如此。

衝擊式二氧化碳雷射要注意的是加工盲孔時,雷射只能發射至銅箔表面,對表面的有機物完全不必去除,為了穩定清洗銅表面,應以化學蝕刻或电浆蝕刻作為後處理。 從技術的可能性來考慮,雷射鑽孔工藝用於卷帶工藝基本上沒有什麼困難,但考慮到工序的平衡及設備的投資所占的比例,它就不佔優勢,但帶式晶片自動化焊接工藝(TAB,Tape Automated Bonding)寬度狹小,採用卷帶工藝可以提高鑽孔速度,在這方面已經有了實際的例子。


6、孔金屬化

FPC軟板的孔金屬化與剛性FPC的孔金屬工藝基本相同。

近年來出現了取代化學鍍,採用形成碳導電層技術的直接電鍍工藝。 FPC軟板的孔金屬化也引入了這一技術。

FPC軟板由於其柔軟,需要有特別的固定夾具,夾具不僅能把FPC軟板固定,而且在鍍液中還必須穩定,否則鍍銅厚度不均勻,這也是在蝕刻工序中引起斷線和橋接的重要原因。 要想獲得均勻的鍍銅層,必須使FPC軟板在夾具內繃緊,而且還要在電極的位置和形狀上下功夫。

孔金屬化外包加工,要盡可能避免外包給無FPC軟板孔化經驗的工廠,如果沒有FPC軟板專用的電鍍線,孔化質量是無法保證的。

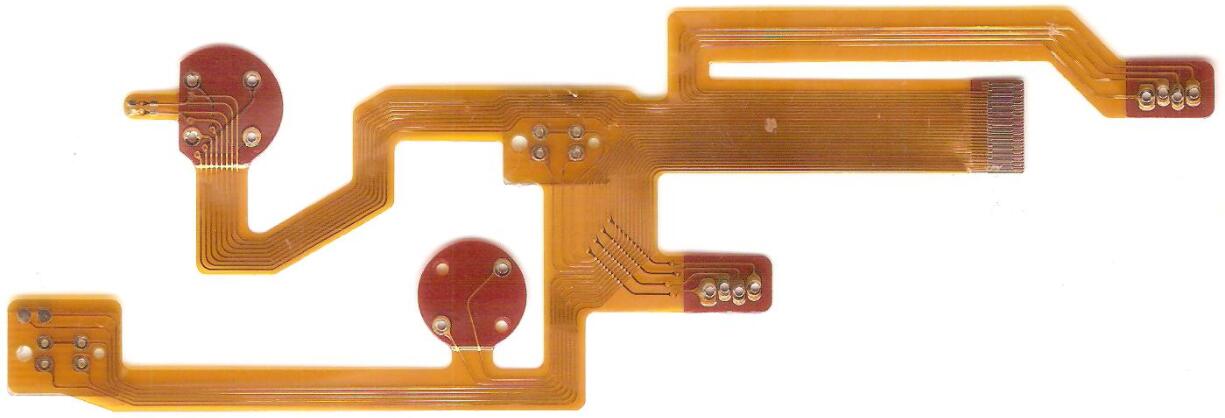

FPC軟板

FPC軟板

7、銅箔表面的清洗

為了提高抗蝕掩膜的附著力,塗布抗蝕掩膜之前要對銅箔表面進行清洗,即使這樣的簡單工序對於FPC軟板也需要特別注意。

一般清洗有化學清洗工藝和機械研磨工藝,對於製造精密圖形時,大多數場合是把兩種清流工藝結合起來進行表面處理。 機械研磨使用拋刷的方法,拋刷材料過硬會對銅箔造成損傷,太軟又會研磨不充分。 一般是用尼龍刷,必須對拋刷的長短和硬度進行仔細研究。 使用兩根拋刷輥,放在傳送帶的上面,旋轉方向與皮帶傳送方向相反,但此時如果拋刷輥壓力過大,基材將受到很大的張力而被拉長,這是引起尺寸變化的重要原因之一。

如果銅箔表面處理不乾淨,那麼與抗蝕掩膜的附著力就差,這樣就會降低蝕刻工序的合格率。 近來由於銅箔板質量的提高,單面電路情况下也可以省略表面清洗工序。 但100 μ m以下的精密圖形,表面清洗是必不可少的工序。


抗蝕劑的塗布-雙面FPC製程技術:抗蝕劑的塗布方法根據電路圖形的精密度和產量分為以下三種方法:絲網漏印法、幹膜/感光法、液態抗蝕劑感光法。

抗蝕油墨採用絲網漏印法直接把線路圖形漏印在銅箔表面上,這是最常用的技術,適用於大批量生產,成本低廉。 形成的線路圖形的精度可以達到線寬/間距0.2~0.3 mm,但不適用於更精密的圖形。 隨著微細化這種方法逐步不能適應。 與以下所敘述的幹膜法相比需要有一定技術的操作人員,操作人員必須經過多年的培養,這是不利的因素。

幹膜法只要設備、條件齊全就可制得70~80 μ m的線寬圖形。 現在0.3mm以下的精密圖形大部分都可以用幹膜法形成抗蝕線路圖形。 採用幹膜,其厚度是15~25 μ m,條件允許,批量水准可以製作30~40 μ m線寬的圖形。

當選擇幹膜時,必須根據與銅箔板、工藝的匹配性並通過試驗來確定。 實驗的水准即使有好的分辨能力,但並不一定在大批量生產使用時能有很高的合格率。 FPC軟板薄且易於彎曲,如果選用硬一點的幹膜則其較脆而隨動性差,所以也就會產生裂縫或剝落從而使蝕刻的合格率降低。

幹膜是卷狀的,生產設備和工作較簡單。 幹膜是由較薄的聚酯保護膜、光致抗蝕膜和較厚的聚酯離型膜等三層結構所構成。 在貼膜之前首先要把離型膜(又稱隔膜)剝去,再用熱輥將其貼壓在銅箔的表面上,顯影前再撕去上面保護膜(又稱載體膜或覆蓋膜),一般FPC軟板兩側有導向定位孔,幹膜可稍微比要貼膜的柔性銅箔板狹窄一點。 FPC用的自動貼膜裝置不適用於FPC軟板的貼膜,必須進行部分的設計更改。 由於幹膜貼膜與其他的工序相比線速度大,所以不少廠都不用自動化貼膜,而是採用手工貼膜。

貼好幹膜之後,為了使其穩定,應放置1 5~20min之後再進行曝光。

線路圖形線寬如果在30 μ m以下,用幹膜形成圖形,合格率會明顯下降。 批量生產時一般都不使用幹膜,而使用液態光致抗蝕劑。 塗布條件不同,塗布的厚度會有所變化,如果塗布厚度5~15 μ m的液態光致抗蝕劑於5 μ m厚的銅箔上,實驗室的水准能够蝕刻10 μ m以下的線寬。

液態光致抗蝕劑,塗布之後必須進行乾燥和烘焙,由於這一熱處理會對抗蝕膜效能產生很大影響,所以必須嚴格控制乾燥條件。
