F4B與TP-2微波高頻PCB材料
2026-04-22
View:9
Author:iPCB      分享文章

隨著現代電子技術的飛速發展,微波高頻電路的應用越來越廣泛,從無線通訊到衛星導航,再到軍事雷達系統,微波高頻電路扮演著至關重要的角色。 在這樣的背景下,微波高頻PCB材料的選擇和製造技術成為了電子製造業關注的焦點。

如高性能的微波高頻PCB材料靈F4B和TP-2,在高頻PCB制造技術及其在微波應用中有獨特的優勢。


F4B是一種基於聚四氟乙烯(PTFE)的複合材料,以其極低的介電常數(約2.2)和損耗正切值而聞名,這些特性使其成為高頻應用中的首選材料。 F4B材料還具有良好的化學穩定性和溫度穩定性,能够適應各種惡劣的工作環境。

TP-2是一種改性聚醯亞胺(Polyimide)材料,具有較寬的介電常數調節範圍(2.2-3.5),可以根據不同的應用需求進行定制。 TP-2材料的耐熱性、機械效能和耐化學腐蝕性都非常出色,使其在高性能的高頻電路板製造中佔有一席之地。

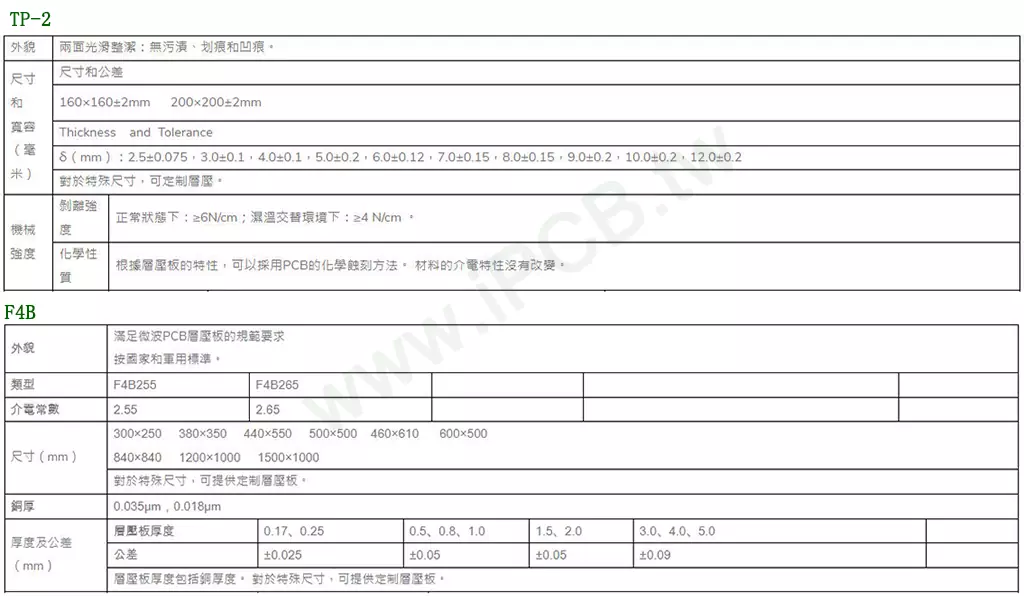

F4B與TP-2微波高頻PCB材料

F4B與TP-2微波高頻PCB材料

微波高頻PCB制造技術

微波高頻PCB的制造技術相對複雜,需要精密的設備和嚴格的工藝控制。 F4B和TP-2材料製造的一些關鍵步驟:

1、材料準備:選擇合適的板材,確保材料的均勻性和質量。

2、鑽孔:使用雷射鑽孔或機械鑽孔科技,確保孔比特的精確性和孔壁的光潔度。

3、層壓:採用高溫高壓的層壓工藝,確保層與層之間的緊密結合。

4、圖形轉移:通過曝光機或LDI(雷射直接成像)科技,將電路圖案精確轉移到板材上。

5、蝕刻:利用化學或雷射蝕刻科技,去除多餘的銅層,形成所需的電路圖案。

6、表面處理:根據最終產品的需求,進行沉金、沉錫、OSP(防氧化)等表面處理。


F4B與TP-2微波高頻PCB材料的應用領域

1、無線通訊:手機、基站、衛星通信設備等。

2、雷達系統:軍事和航空領域的雷達系統。

3、航空航太:用於航天器的導航和通信系統。

4、醫療設備:如MRI(磁共振成像)設備中的高頻電路。

5、測試與量測:高速材料獲取和信號處理設備。


F4B和TP-2作為高性能的微波高頻PCB材料,正越來越多地被應用於各種高端電子設備中。 隨著電子技術的不斷進步,對微波高頻PCB材料的效能要求也在不斷提高。

未來的微波高頻PCB製造技術將更加注重材料的定制化、製造的精密化以及產品的可靠性。 通過不斷的技術創新和工藝優化,F4B和TP-2等微波高頻PCB材料將為電子行業的發展做出更大的貢獻。


iPCB常年備有各種微波高頻PCB材料:如Rogers(羅傑斯)、Taconic(泰康尼克)、Isola(伊索那)、F4B(鐵氟龍)、TP-2、FR4等,型號齊全,DK介電常數滿足從2.2、10.2到16等。
