在當今數位化時代，移動設備如智慧手機、平板電腦等已經成為人們生活中不可或缺的一部分。而隨著移動設備的廣泛使用，對其續航能力的需求也日益增長。移動電源作為一種可擕式的充電設備，為人們解決了移動設備電量不足的問題。而移動電源PCB則是移動電源的核心組成部分，它的性能直接決定了移動電源的品質和可靠性。

一、移動電源 PCB 的功能

1.電能存儲與轉換：將電池的直流電轉換為適合移動設備充電的直流電。

2.充電管理：對電池進行充電管理，包括過充保護、過放保護、恒流充電、恒壓充電等。

3.放電管理：對移動設備進行放電管理，包括過流保護、短路保護、恒流放電、恒壓放電等。

4.電量顯示：顯示移動電源的電量狀態。

5.保護功能：提供過溫保護、過壓保護、欠壓保護等多種保護功能。

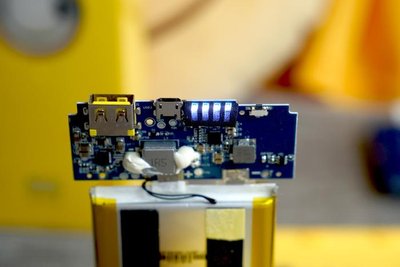

移動電源 PCB

二、移動電源PCB的設計策略

1.電路佈局

移動電源PCB的電路佈局需要考慮到電子元件的大小、形狀、數量以及電路的功能要求等因素。合理的電路佈局可以減少信號幹擾，提高電路的穩定性和可靠性。在佈局時，應將高頻電路和低頻電路分開，將數位電路和類比電路分開，避免信號之間的相互幹擾。同時，還應注意電子元件的擺放位置，儘量使電路連接簡潔、明瞭。

在進行電路佈局時，需要遵循以下原則：

（1）信號完整性原則：儘量縮短信號傳輸路徑，減少信號反射和串擾。

（2）電源完整性原則：合理分配電源和地，減少電源雜訊和地雜訊。

（3）散熱原則：合理佈置發熱元件，提高散熱效果。

2.散熱設計

移動電源在工作過程中會產生一定的熱量，如果熱量不能及時散發出去，就會影響移動電源的性能和壽命。因此，在移動電源印製電路板的設計過程中，需要考慮到散熱問題。

 在進行散熱結構設計時，需要遵循以下原則：

（1）散熱面積最大化原則：儘量增加散熱面積，提高散熱效果。

（2）散熱通道暢通原則：合理設計散熱通道，確保空氣流通順暢。

（3）散熱方式合理原則：根據移動電源 PCB的實際情況，選擇合適的散熱方式，如自然散熱、強制散熱等。

3.小型化設計

(1)採用多層 PCB 技術

多層 PCB 可以在有限的空間內實現更多的電路功能，減少PCB 的面積。同時，多層PCB 還可以提高電路的抗幹擾能力和穩定性。

(2)選擇小型化電子元件

選擇體積小、性能高的電子元件，如貼片元件等。這些元件可以有效地減少PCB 的佔用空間，實現移動電源的小型化設計。

(3)選擇高度集成的晶片

隨著晶片技術的不斷發展，越來越多的高度集成的晶片被應用於移動電源中。這些晶片具有體積小、功能強大、功耗低等優點，可以有效地減少PCB的面積和電子元件的使用數量，實現移動電源的小型化設計。

4.可靠性設計

(1)進行嚴格的電氣測試

在PCB設計完成後，進行嚴格的電氣測試，包括耐壓測試、絕緣電阻測試、短路測試等。確保PCB的電氣性能符合設計要求，提高移動電源的可靠性。

(2)考慮環境因素

在PCB設計中，考慮到移動電源的使用環境，如溫度、濕度、振動等因素。選擇具有良好環境適應性的電子元件和材料，提高移動電源的可靠性和穩定性。

移動電源PCB的高效設計策略包括電路設計優化、散熱設計優化、小型化設計優化和可靠性設計優化等方面。通過採用這些策略，可以提高移動電源的性能和使用壽命，同時降低成本。
