PCB Bolg - 柔性 PCB 與傳統 PCB 區別及應用對比

在電子科技高速發展的今天，印刷電路板（PCB）作為電子設備的核心組成部分，發揮著至關重要的作用。其中，柔性 PCB 和傳統 PCB 是兩種常見的類型，它們在結構、性能和應用方面存在著顯著的區別。

一、柔性 PCB 與傳統 PCB 的區別

1.結構特點

傳統 PCB：通常由硬質的玻璃纖維基板和銅箔層組成，具有一定的厚度和硬度，形狀較為固定。

柔性 PCB：採用柔性基材，如聚醯亞胺（PI）、聚酯薄膜（PET）等，具有可彎曲、可折疊的特性。柔性 PCB 一般較薄，厚度可以低至幾十微米，能夠適應各種複雜的形狀和空間要求。

2.製造工藝

傳統 PCB：製造過程包括基板準備、銅箔蝕刻、鑽孔、電鍍等多個複雜工序。需要使用大型的機械設備和化學試劑，生產週期相對較長。

柔性 PCB：製造工藝相對複雜，除了傳統的印刷、蝕刻等工序外，還需要進行柔性基材的處理、覆蓋膜貼合等特殊工藝。由於柔性 PCB 的精度要求較高，通常需要採用更先進的設備和技術。

3.電氣性能

傳統 PCB：具有較好的電氣絕緣性能和穩定性，但在高頻信號傳輸方面可能存在一定的局限性。

柔性 PCB：由於採用了特殊的柔性基材和製造工藝，其在高頻信號傳輸方面具有更好的性能。柔性 PCB 的阻抗控制更加精確，能夠減少信號反射和損耗，提高信號的完整性和可靠性。

4.可靠性

傳統 PCB：在一般環境下具有較高的可靠性，但在受到振動、衝擊等外力作用時，可能會出現斷裂、脫焊等問題。

柔性 PCB：具有良好的耐彎曲、耐折疊、耐振動和耐衝擊性能。它們可以在-200至400攝氏度的惡劣溫度下存活。與傳統電路板相比，這些功能使柔性電路板更加可靠和耐用。

5.散熱性能

傳統 PCB：一般通過散熱孔、散熱片等方式進行散熱，散熱效果相對較好。

柔性 PCB：由於其柔性材料的導熱性能較差，散熱相對困難。因此，在設計柔性 PCB 時，需要更加注重散熱問題，採用合理的佈局和散熱措施，以確保電路的穩定性和可靠性。

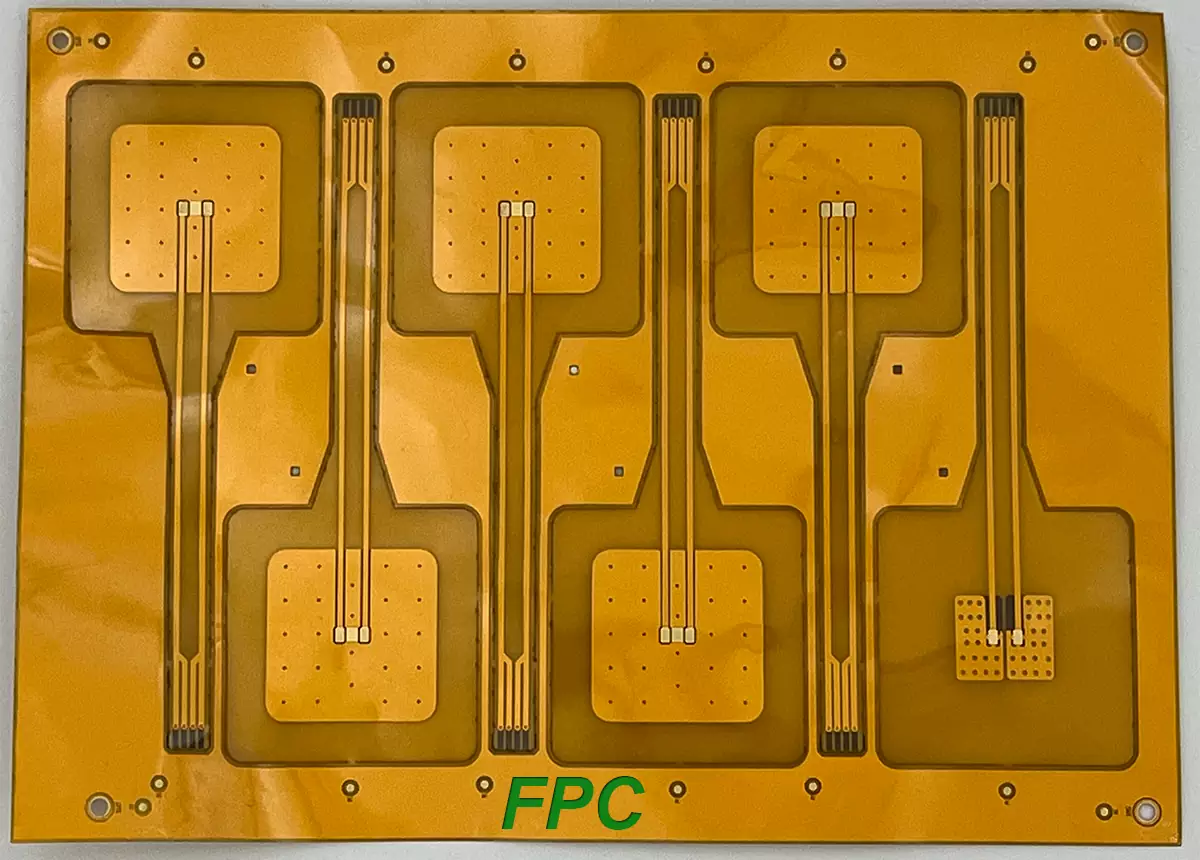

柔性 PCB

二、柔性 PCB 與傳統 PCB 的應用對比

1.消費電子產品

傳統 PCB：在傳統的消費電子產品中，如電視、音響等，傳統 PCB 仍然是主要的選擇。這些產品通常對空間要求相對較低，傳統 PCB 的穩定性和可靠性能夠滿足其需求。

柔性 PCB：在新興的消費電子產品中，柔性PCB在信號和大氣條件方面非常強大。電腦中的硬碟驅動器包含柔性PCB，由於這些PCB在物理上小的電路板上提供高資料傳輸速率。其他電子設備，如印表機，計算器和筆記型電腦LCD通常設計有柔性PCB，原因類似。

2.汽車電子

傳統 PCB：在汽車的發動機控制單元、儀錶盤等部分中，傳統 PCB 發揮著重要作用。這些部分對可靠性和穩定性要求較高，傳統 PCB 的剛性結構能夠提供更好的支撐和保護。

柔性 PCB：在汽車的車載娛樂系統、感測器等部分中，柔性 PCB 具有一定的應用前景。柔性 PCB 的可彎曲性可以適應汽車內部複雜的空間結構，同時也能夠提高汽車電子系統的可靠性和穩定性。例如，汽車座椅中的加熱和通風系統通常採用柔性 PCB 進行連接。

3.醫療設備

傳統 PCB：在一些大型醫療設備中，如 CT 機、核磁共振儀等，傳統 PCB 能夠提供穩定的電氣性能和良好的散熱性能。

柔性 PCB：在可穿戴醫療設備、植入式醫療設備等小型化、便攜化的醫療電子設備中，柔性 PCB 具有獨特的優勢。柔性 PCB 的柔韌性和可彎曲性可以更好地貼合人體表面，提高檢測的準確性和舒適性。例如，智慧手環、血壓計等可穿戴醫療設備中通常採用柔性 PCB。

4.工業控制

傳統 PCB：在工業控制領域，傳統 PCB 廣泛應用於各種自動化設備、儀器儀錶等。這些設備對可靠性和穩定性要求較高，傳統 PCB 的剛性結構能夠滿足其需求。

柔性 PCB：在一些特殊的工業控制應用中，如機器人、無人機等，柔性 PCB 可以提供更好的靈活性和可彎曲性，適應複雜的運動和空間要求。例如，機器人的關節部分通常採用柔性 PCB 進行連接。

柔性 PCB 與傳統 PCB 在材料、設計靈活性、重量和體積、散熱性能、成本等方面存在著明顯的區別。在應用方面，兩者各有優勢，適用於不同的領域和場景。隨著電子技術的不斷發展和市場需求的變化，柔性 PCB 和傳統 PCB 將在各自的領域中不斷創新和發展，為電子行業的進步做出更大的貢獻。

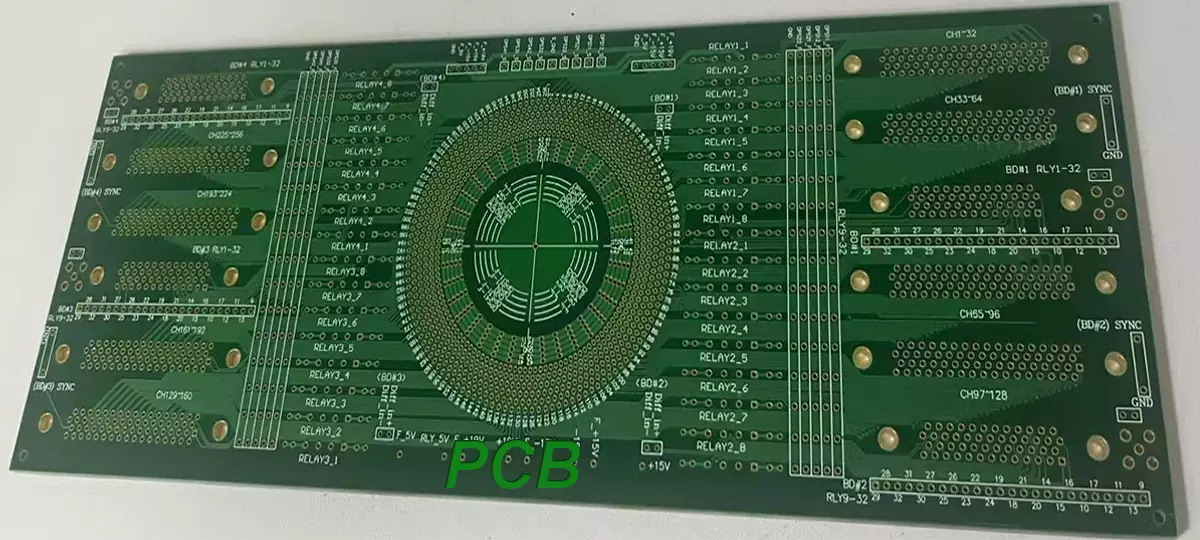

傳統 PCB
