PCB製造檔案傳輸數據的主要格式
2023-02-18
View:1576
Author:PCB製造厂      分享文章

PCB電路板生產所使用的工程檔案,PCB檔案、ODB++檔案、Gerber包括EXCELLON。 生產做板的檔案Gerber用來光繪出菲林,用來曝光、網印,EXCELLON格式的檔案就是鑽、銑程式檔案,用來鑽孔和成型。 PCB檔案需轉換成Gerber和EXCELLON才能提供給生產使用,ODB++檔案PCB板廠生產使用的CAM軟件可以直接讀入ODB++檔案的數據。


什麼是PCB檔案

PCB檔案是指EDA軟體設計後保存的設計檔案,此檔案不可以直接作為生產工序的工具檔案。 生產設備無法識別PCB檔案格式,所以凡是EDA設計檔案保存的PCB資料檔案都需要轉成Gerber檔案格式,提供給生產使用。 生產設備使用的檔案格式是Gerber格式,某些檢測設備可以使用ODB++檔案格式。


PCB檔案的后綴名

各種PCB軟體設計的PCB檔案格式不一樣,一款EDA軟件只能打開本身設計的檔案,囙此檔案的后綴名也不是一樣的,用后綴名區分PCB檔案判斷出該檔案設計的PCB設計軟體

.brd為Cadence Allegro、Eagle。

.max為Cadence公司另一PCB設計軟體ORCAD

.min為ORCAD輸出的文字檔

.pcbdoc為Altium Designer

.asc一些PCB軟件的文本格式,例如PADS、protel、P-cad等

.dat,.neu,.net等。 Mentor生成的netrual檔案

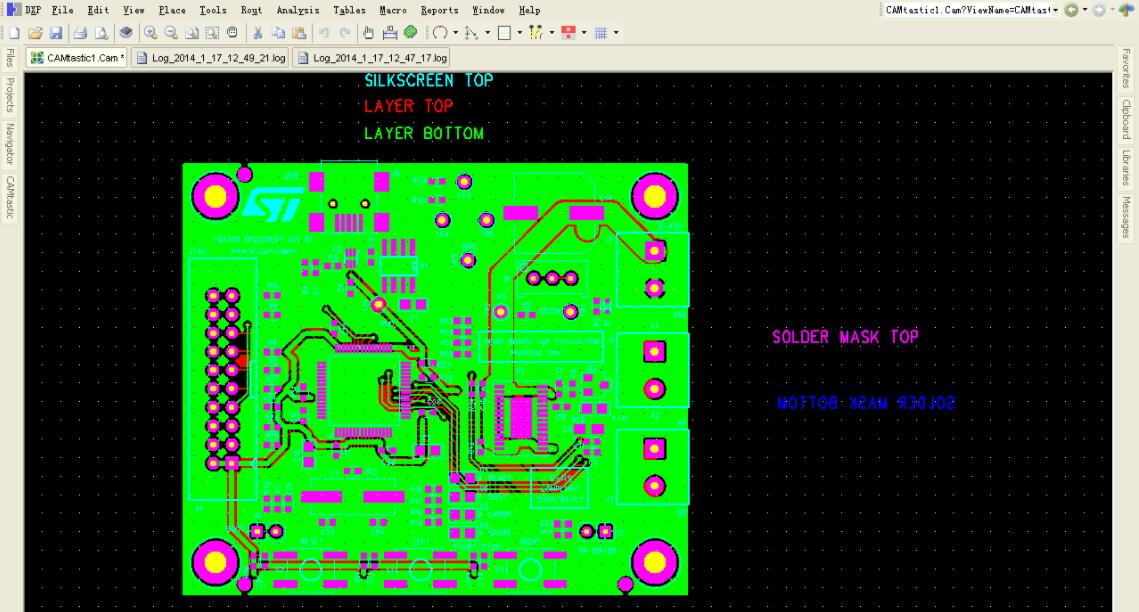

.cam. CAM350或者Camtastic 2000的檔案

.tgz.EDA軟件生成的ODB++格式檔案

后綴名為.PCB的設計軟體有PADS、Protel、KiCad

PCB的設計軟體

Excellon檔案簡介及用途

EXCELLON是最早使用電腦化鑽機及鑼機,它開發了一套電腦控制機器的指令,被稱為EXCELLONComputer Numeric Control,其中一些已成為工業標準.EXCELLON最早開發的是鑽機,這時候的格式被稱為Format One,隨後又開發了用於鑼機的語言,被稱為Format Two,1979年EXCELLON更新了FormatTwo語言, 將鑽機和鑼機指令集合到一套通用的語言系統·囙此,早於1979年前的被稱為Generation One的機型只能行Format One,而1979後的被稱為Generation Two的機型則可以使用Format One或Format Two語言系統。


ODB++傳輸資料檔案

什麼是ODB++?

ODB++檔案是由Mentor(IPC會員單位)提出的一種ASCII碼,雙向傳輸文件。 檔案集成了所有PCB和電路板裝配功能性描述。 涵蓋了PCB設計、製造和裝配方面的要求。 包括所有PCB繪圖、佈線層、佈線圖、焊盤堆疊、夾具等所有資訊。 它的提出主要用來代替GERBER檔案的不足,包含有更多的製造、裝配資訊。


ODB++檔案優點

ODB格式最初的目標就是為了滿足設計檔案的數據最終劃為產品的需求,最初是PCB製造商開始使用這種格式,這樣一來就再也不需要收集多種格式的CAM檔案——例如Gerber、Excellon、IPC-356甚至還有IPC-350,這些都是早期行業為了簡化轉換過程而做出的嘗試。 ODB格式之所以能成功,關鍵在於它獲得了行業的認可。


Gerber/Excellon

什麼是Gerber檔案

Gerber files也叫“光繪”,通常只代表一種格式如RS-274,274D,274X等,充任了將設計的圖形資料轉換成PCB製造的兩頭媒介,即一種CAD-CAM資料轉換格式規範。 重要用處就是PCB幅員繪製,最後由PCB製造商完成PCB的製造。 現製造行業主流的GERBER格式為GERBER 274X。


Gerber檔案用途

如果要執行PCB製造,則必須在整個過程中使用Gerber檔案,如線上Gerber檔案查看、PCB圖列印、生產資料製作、線上AOI等,Gerber檔案類似於指導星,可在整個過程中幫助PCB順利製造。

在處理PCB組裝時Gerber中包含的範本層,能够提供調節各種電子元件的位置的依據,為SMT和通孔裝配工藝提供指導原則。


常見的RS-274X Gerber files缺陷

每層PCB資訊需要單獨的物理檔案(如:銅層影像、製造記錄、裝配圖層等)

無法定義板層堆棧-必須和製造商溝通圖表形式、檔名和文字內容。

不包含鑽孔資訊-必須單獨發送“N.C.Drill”檔案,經常會偏離gerber中的鑽孔位置。

不包含任何電力連接資訊(網絡錶),需要單獨發送網絡錶用於電力裸板測試-很可能與gerber檔案不符。

不包含任何元件佈局或BOM資訊-必須生成單獨pick-and-place檔案和採購檔案。 這會導致產品延期,也為同時承接PCB裸板製造及PCBA組裝廠商帶來問題。
