什麼是Gerber檔? Gerber file有什麼作用?
2023-04-15
View:7952
Author:iPCB      分享文章

什麼是Gerber檔?

Gerber是一種檔案格式。 標準的gerber file格式可分為RS-274與RS-274X,Gerber X2三種。 RS-274格式的gerber file與aperture是分開的不同檔案。 RS-274X格式的aperture是綜合在gerber file中的。


Gerber檔案是PCB行業的一個工業標準,不管你的設計軟體如何强大,你都必須最終創建Gerber格式的光繪檔案才能光繪膠片。 Gerber檔案是電路設計過程的輸出,包含電路板製造商使用的各類細節,Gerber檔案用來PCB製造和組裝過程。


PCB電路板的檔案流程:原理圖->NETLIST->自動佈局->自動佈線->PCB-Gerber數據、鑽孔數據、銑數據、其他數據。


Gerber格式是電路板行業軟體說明電路板(線路層、阻焊層、字元層等)影像及鑽、銑數據的文檔格式集合。 Gerber有三種格式:Gerber X2,最新的Gerber格式,以及RS-274X(擴展Gerber格式)和老式的RS-274-D。 Gerber格式最初由Gerber公司開發,現屬於Ucamco。 Gerber格式是電路板行業圖像轉換的標準格式。

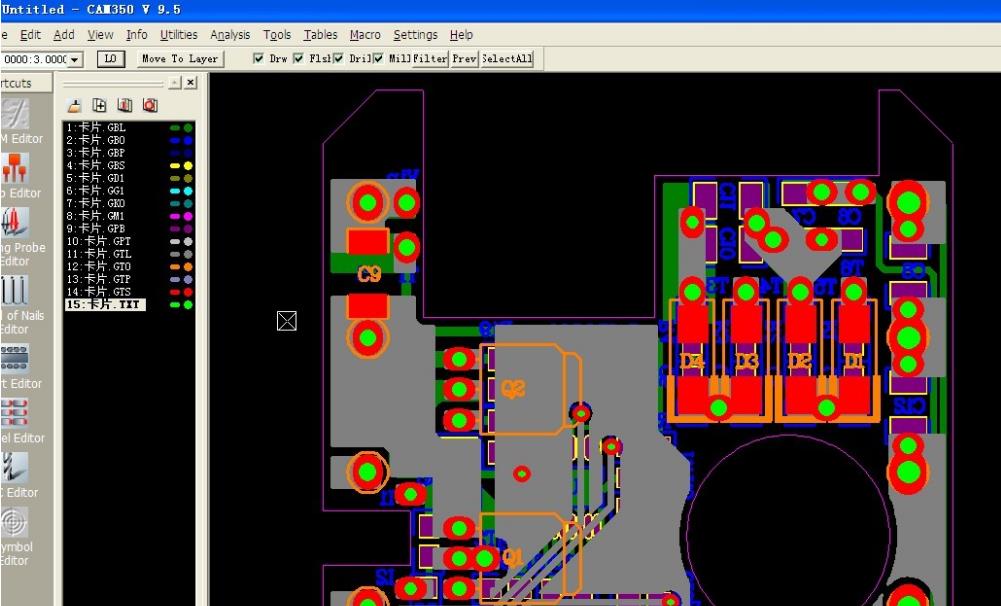

Gerber檔案

Gerber檔案

Gerber檔案的格式分類

1、Gerber X2(最新格式)

Gerber X2是RS-274X的升級版也是現時最新的Gerber格式,不僅可以嵌入板的疊構資訊,而且還可以插入CAD的内容,强化了現有的影像數據格式及新新增的功能可以極大地提高整個設計,工程和生產效率。


2、RS-274-X(常用)

RS-274X(又稱擴展的Gerber格式,或者X-Gerber格式)是二維向量圖像描述格式,也是電路板行業影像描述的標準格式。 RS-274X是一種可讀的ASCII格式,包含了一系列控制碼和座標資訊,組成影像的元素是在特定位置畫好外形的線和flash。 正性和負性圖形對象可以組合。


RS-274X檔案包含了電路板各層影像的完整描述,具有電路板圖形成像需要的所有元素,不需要擴展檔案。 Aperture可以定義正性物件和負性物件。 銅皮不需要像在RS-274-D中那樣指定為“填充塊”或者“填充線”。

RS-274X是對電路板各層的完整、强大、清晰的標準描述,能被自動導入及處理。 這使得它能被用於快速安全的資料轉換及可信和自動化的工作流程。


3、RS-274-D(常用,已於2015年被Ucamco淘汰)

老式的RS-274-D(又稱標準Gerber格式)是EIA的RS-274-D標準碼所衍生的用於控制多領域數控機床的數據格式。 Gerber RS-274-D用於控制向量光繪機,該機器是二維數控機床。 Gerber RS-274-D是包含了控制碼及X,Y座標的ASCII格式。


Gerber RS-274-D是20世紀60、70年代被研製出來控制向量光繪機。 像資訊。 它不包含座標組織及Aperture資訊。 Aperture是物件的形狀說明,類似於PDF檔案的字體。 光繪機操作人員自己手工設定座標組織和Aperture,用text檔案描述,稱為Aperture檔案或者由於歷史原因稱為wheel檔案。 Aperture檔案主要用於操作人員讀寫,沒有標準。 每個EDA軟件甚至每個設計人員都有自己不同的aperture檔案設計及名稱轉換習慣。 PCB製造人員必須自己理解並手工輸入到CAM系統。


RS-274-D只支持簡單的影像操作。 因為其極大的局限性,人們只得創建一些複雜的圖形,如stroking,也就是填充塊或者填充線。RS-274-D能便利地控制向量光繪機,但受到當時工藝能力的極大限制。 它適用於手工操作流程,不適合PCB設計及製造的可靠及自動化資料轉換。RS-274-D是數控標準而不是影像描述標準。 沒有Aperture檔案匹配,一個RS-274-D檔案是沒有作用的。 但是Aperture檔案沒有統一的標準。另外,RS-274-D已過時。


4、其它Gerber格式:RS-274、Fire 9000、Mda 9000、Barco DPF


Gerber數據格式:整數比特+小數位,常用:3:3(公制,整數3比特,小數3比特)

2:4(英制,整數2比特,小數4比特)

2:3(英制,整數2比特,小數3比特)

3:3(英制,整數3比特,小數3比特)


Gerber單位:METRIC(mm)、ENGLISH(inch or mil)


Gerber單位換算:1 inch = 1000 mil = 2.54 cm = 25.4 mm、1 mm = 0.03937 inch = 39.37 mil

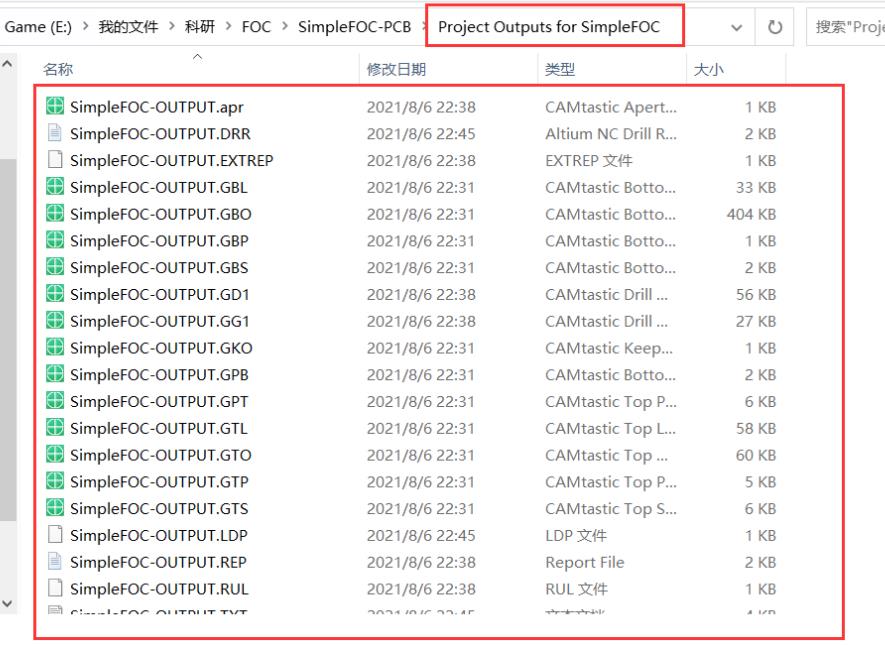

Gerber file

Gerber file

Gerber file有什麼作用?

CAD檔案一般指原始PCB設計檔案,如protel、PADS等PCB設計檔案,而用戶或企業設計部門,往往出於各方面的考慮,只願意提供給生產製造部門電路板的Gerber檔案。


Gerber檔案是所有電路設計軟件都可以產生的檔案,在電子組裝行業又稱為模版檔案(stencil data),在PCB製造業又稱為光繪檔案。 可以說Gerber檔案是電子組裝業中最通用最廣泛的檔案格式。 囙此對於一個電子生產企業,擁有一個能够處理Gerber檔案的電腦輔助製造CAM軟件是非常重要的,它對安排產品生產的準備、製造及測試各工序都有輔助提高品質的作用。


Gerber檔案是EIA的標準格式,分RS274-D和RS274-X兩種,其中RS274-X是RS274-D的擴展檔案。 生產製造部門在條件許可的情况下,應當盡可能要求用戶或設計部門提供RS274-X的Gerber檔案,這樣有利於各工序的生產準備


Gerber數據是由象片測圖儀(Photoplotters)生成的。 象片測圖儀由一個精密的伺服系統組成,該系統控制著一個X-Y工作臺,上面附著一片高對比菲林。 光源透過一個快門照在菲林上。 該快門含有一個光圈***並聚焦在菲林上。 控制器把Gerber指令轉換為適當的工作臺移動,光圈***旋轉和快門的開合。 其結果就是我們通常看到的Gerber檔案。


Gerber檔案是所有電路設計軟件都可以產生的檔案,在電子組裝行業又稱為模版檔案(stencil data),在PCB製造業又稱為光繪檔案。 可以說Gerber檔案是電子組裝業中最通用最廣泛的檔案格式。 囙此對於一個電子生產企業,擁有一個能够處理Gerber檔案的電腦輔助製造CAM軟件是非常重要的,它對安排產品生產的準備、製造及測試各工序都有輔助提高品質的作用。


Gerber檔案是EIA的標準格式,分RS274-D和RS274-X兩種,其中RS274-X是RS274-D的擴展檔案。 生產製造部門在條件許可的情况下,應當盡可能要求用戶或設計部門提供RS274-X的Gerber檔案,這樣有利於各工序的生產準備。


CAD檔案一般指原始PCB設計檔案,如protel、PADS等PCB設計檔案,而用戶或企業設計部門,往往出於各方面的考慮,只願意提供給生產製造部門電路板的Gerber檔案。
