protel 99 SE導出gerberfile的方法
2019-06-21
View:2653
Author:ipcb      分享文章

如何正確地將PCB設計文件轉換成Gerber文件。

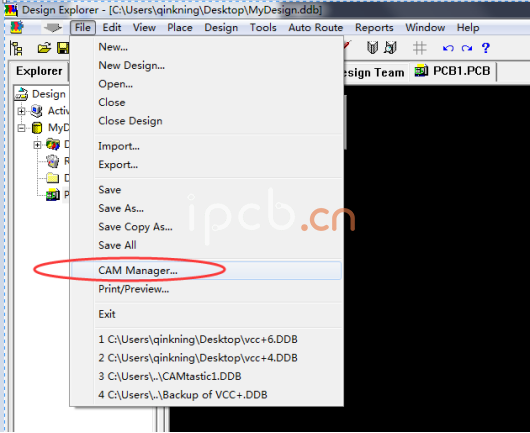

1:將pcb文件導出到Protel,選擇File --> CAM Manager

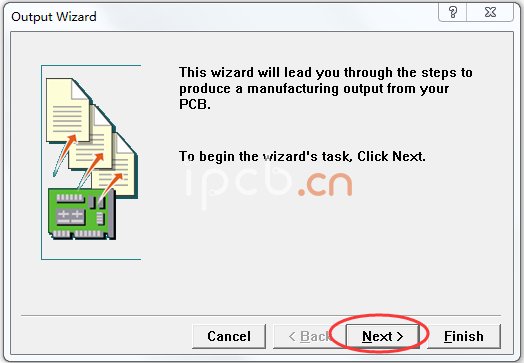

 出現輸出嚮導對話框後選擇下一步。

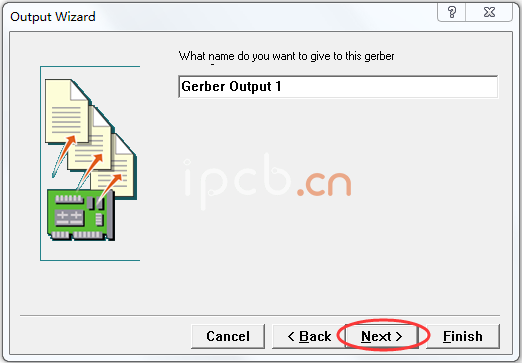

繼續下一步

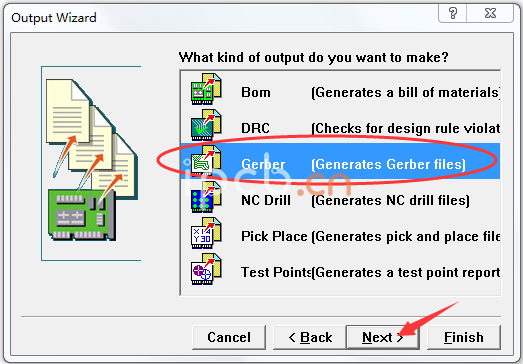

在這個對話框中,小心選擇 Gerber(生成 Gerber 文件),繼續下一步

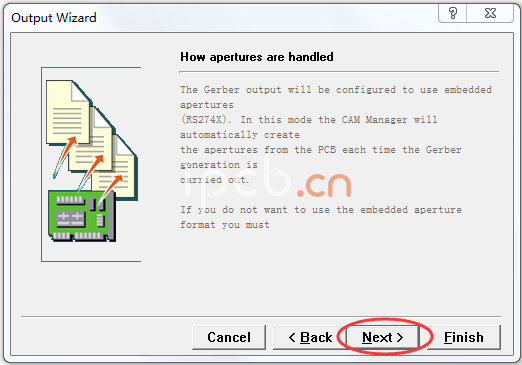

繼續下一步

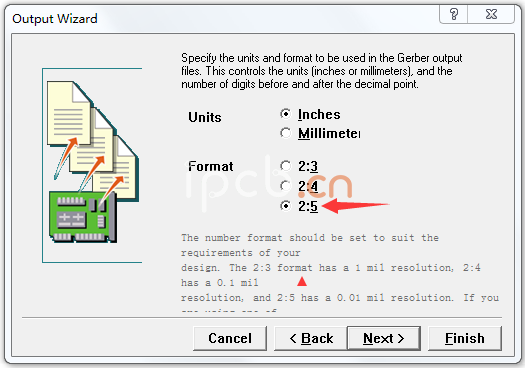

2:單位選擇Inches & 2:5格式(大多數PCB廠家的曝光機都是默認的2:5格式和英寸系統,建議選擇以下單位和比例,以減少步驟誤差。)然後Next .

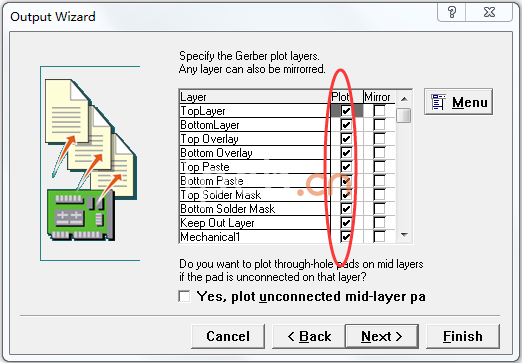

3:選擇要導出的圖層,建議將所有圖層都導出(注意:鏡像複選框不要勾選,因為勾選輸出數據是鏡像的,有時會導致廠家把板層做反了!)


繼續下一步

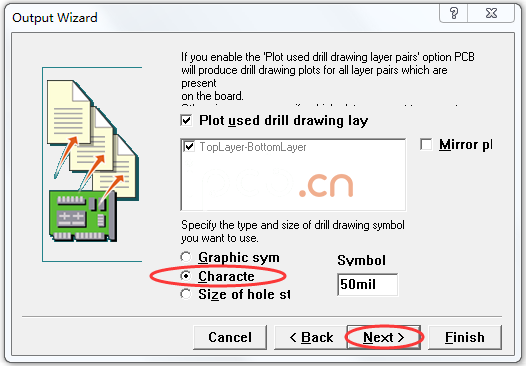

4:該對話框共有三個選項,Graphic sym , Characte 和 Size of hole 。
Graphic sym
Characte
Size    ofhole
建議圖中的字符為字母

其他選項默認保持不變,

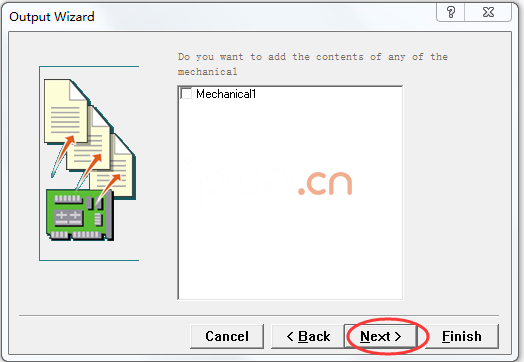

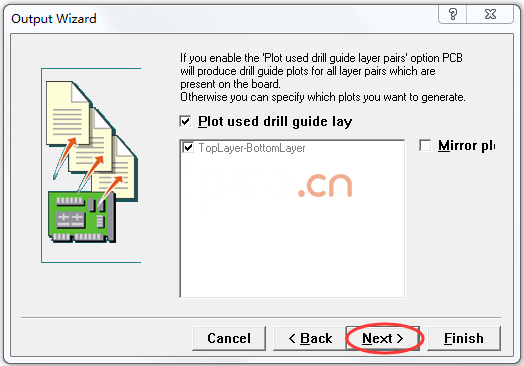

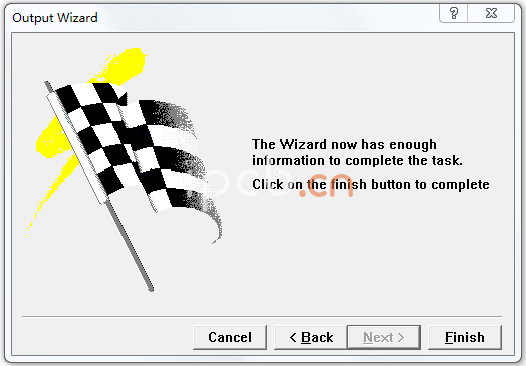

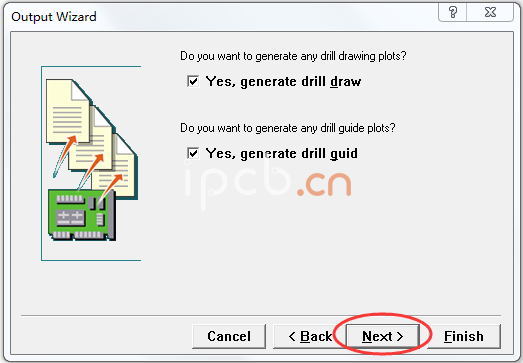

下面三個對話框,請繼續下一步。

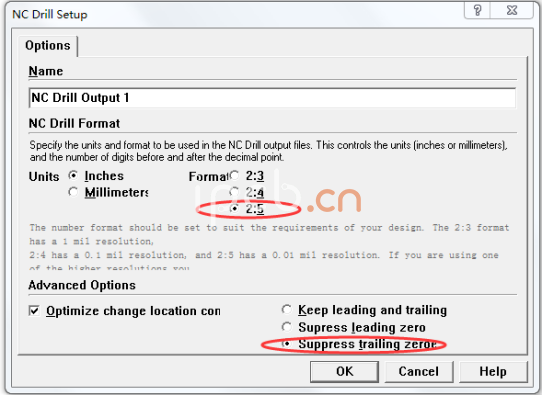

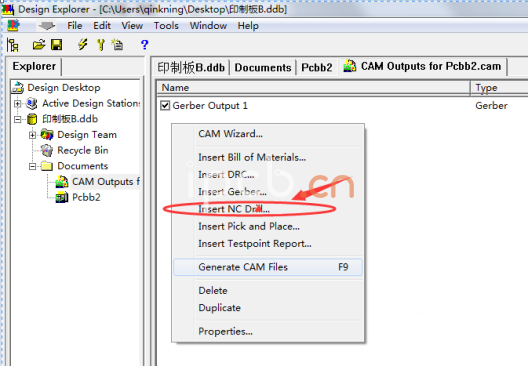

6:NC Drill setup對話框,設置鑽孔文件的坐標格式和單位,(最好和傳Gerber的一樣(Inches 2:5 Supperss trailing zero),以免誤差太大。

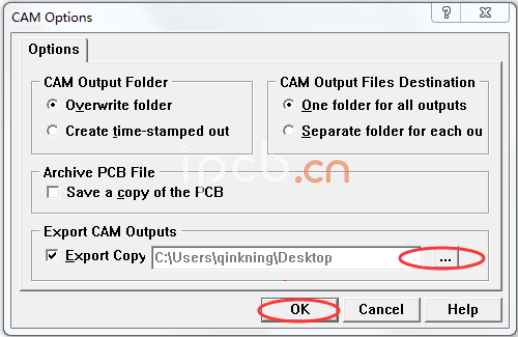

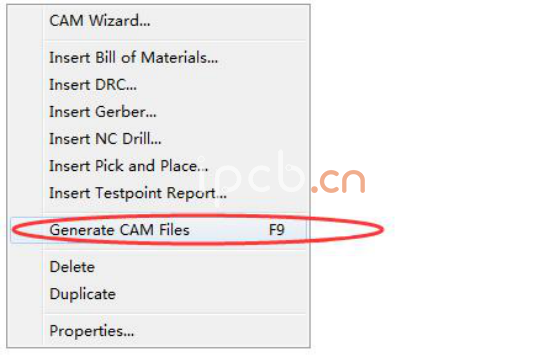

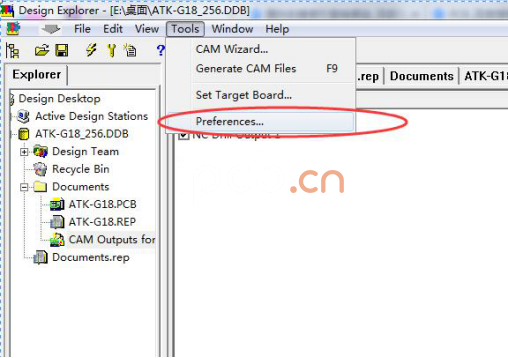

7:既然已經生成了Gerber,我們將導出Gerber,在Tools>Preferences中選擇導出路徑。
