PCB技術 - PCB阻抗測試方法與標準

PCB阻抗測試標準是確保PCB板效能和質量的重要環節之一，其目的是確保PCB板上訊號的傳輸質量和穩定性。 現在iPCB為大家詳細說明PCB阻抗測試標準的各個方面，包括PCB阻抗的基本概念、測試方法、標準規範以及實際應用等。

什麼是PCB阻抗？

PCB阻抗是指電路或元件對電流的阻力，它由電阻、電感和電容組成。 在PCB板上，訊號傳輸是通過銅箔走線進行的，而這些銅箔走線可以等效為一系列的電阻、電感和電容元件。 囙此，PCB板的PCB阻抗是衡量訊號傳輸質量和穩定性的重要名額。

PCB阻抗測試方法

1、傳輸線法：傳輸線法是一種常用的PCB阻抗測試方法，它通過在PCB板上量測傳輸線的電學特性來計算PCB阻抗。 具體來說，傳輸線法通過量測傳輸線的長度、寬度和厚度等參數，以及傳輸線的距離地面的高度等參數，來計算PCB阻抗。

2、反射法：反射法是一種通過量測訊號反射程度來測試PCB阻抗的方法。 該方法通過在PCB板上的訊號線上發送訊號，並量測反射訊號的幅度和相位來計算PCB阻抗。

3、探針法：探針法是一種通過使用探針直接接觸PCB板上的訊號線來測試PCB阻抗的方法。 該方法使用高精度的探針和測量儀器，可以快速、準確地測試PCB阻抗。

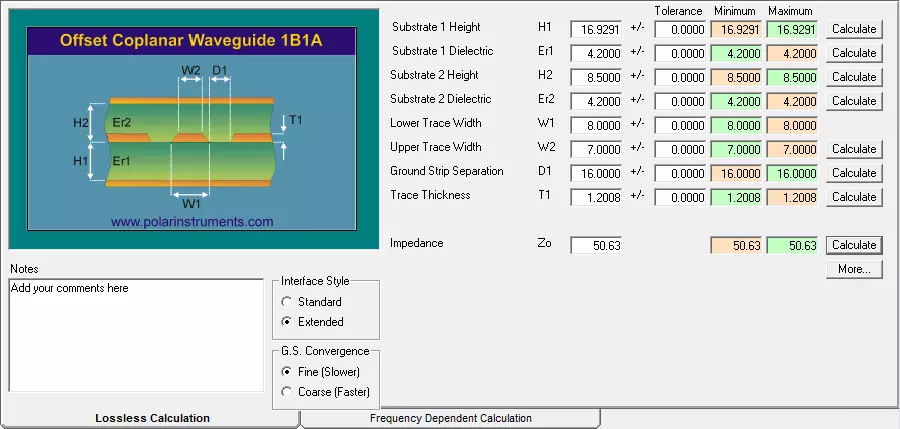

PCB阻抗

PCB阻抗標準規範

不同的行業和應用領域有不同的PCB阻抗標準規範。 在PCB設計中，通常採用IPC-2552標準規範，該規範將PCB板的PCB阻抗分為5個等級，分別是：

1、25 ohm（低PCB阻抗）：主要用於低頻訊號傳輸，如電源電壓和接地線等。

2、50 ohm（標準PCB阻抗）：主要用於數位信號和高速類比信號傳輸。

3、60 ohm（較高PCB阻抗）：主要用於音訊訊號傳輸和一些特定的類比信號傳輸。

4、100 ohm（高PCB阻抗）：主要用於時鐘訊號和其他高速數位信號傳輸。

5、無等級（自定義PCB阻抗）：用戶可以根據自己的需要自定義PCB阻抗值。

PCB阻抗的實際應用

在PCB設計中，PCB阻抗測試是確保訊號傳輸質量和穩定性的重要環節之一。 首先，在PCB板的設計階段，需要根據實際應用需求來確定所需的PCB阻抗值，並選擇合適的傳輸線和元件來滿足PCB阻抗要求。 其次，在PCB板的製造過程中，需要進行PCB阻抗測試來確保PCB板的效能和質量符合標準要求。 最後，在PCB板的使用過程中，也需要定期進行PCB阻抗測試來監測訊號傳輸質量和穩定性，及時發現並解决潜在問題。

PCB阻抗測試標準是確保PCB板效能和質量的重要環節之一。 通過對PCB阻抗的基本概念、測試方法、標準規範以及實際應用等方面的詳細說明，可以更好地理解PCB阻抗測試在PCB設計中的重要性。 在實際應用中，需要根據實際需求來確定所需的PCB阻抗值，並選擇合適的傳輸線和元件來滿足PCB阻抗要求。 同時，在製造和使用過程中需要進行PCB阻抗測試來監測訊號傳輸質量和穩定性，及時發現並解决潜在問題。
