高頻電路板

高頻電路板 - Kappa 438 PCB

高頻電路板

高頻電路板 - Kappa 438 PCB

  • Kappa 438 PCB
    Kappa 438 PCB

    產品:Kappa 438 PCB

    材質:Rogers Kappa 438

    層數:2層

    Kappa 438介電常數:4.38

    Kappa 438 中厚度:60mil (1.524mm)

    Kappa 438底座銅厚:0.5oz

    外層銅厚:1oz

    成品PCB厚度:1.6mm

    阻焊顏色:綠色、紅色、藍色

    表面處理:沈銀、沉金或OSP

    應用:通訊設備、雷達系統、醫療設備


    產品說明 技術資訊

    Rogers Kappa 438是一種由陶瓷、玻璃布和碳氫化合物製成的複合高頻電路板材料。 Kappa 438 提供優異的高頻性能、低材料損耗和低電路板製造成本,並且可以使用標準 FR-4 電路板製程製造。


    Kappa 438 電路板符合 UL 94 V-0 阻燃等級,並與無鉛焊接工藝相容。 Kappa 438 適用於需要高水準損耗和穩定性的應用。


    Kappa 438的標準厚度包括10 mil、20 mil、30 mil、40 mil、60 mil


    Kappa 438的特性:Dk=4.38,Df=0.005,Tg>280℃TMA,Z軸CTE=42ppm/℃

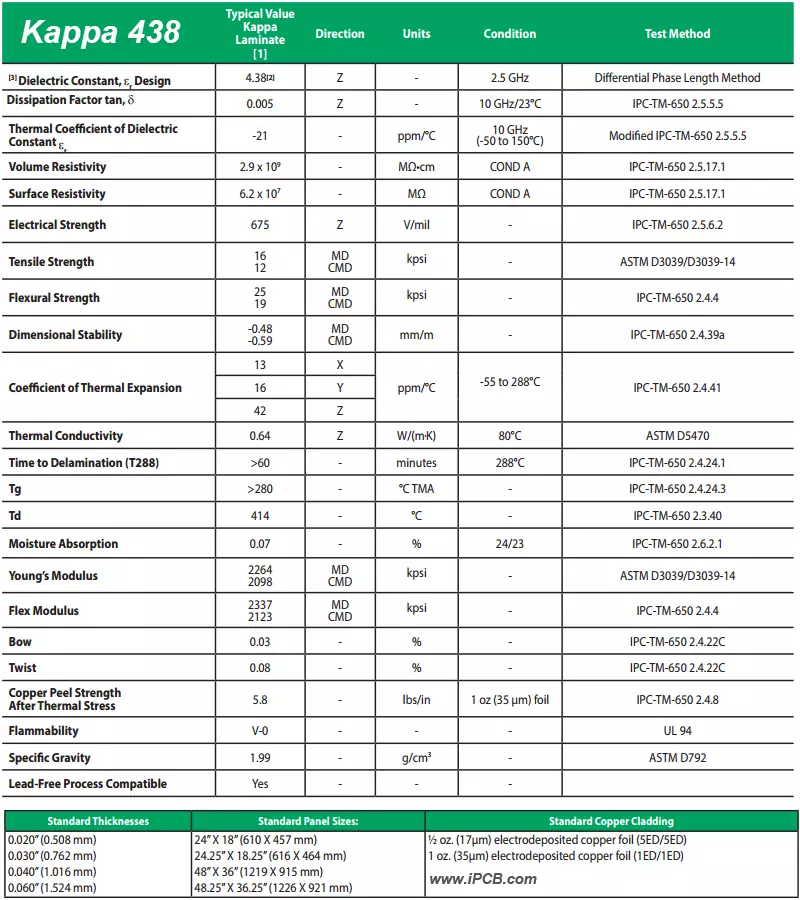

    Kappa 438 資料表


    Rogers Kappa 438 PCB材料在高溫環境下表現異常出色,主要得益於其獨特的材料特性和優異的熱穩定性。


    Kappa 438 熱膨脹係數低


    Kappa 438 PCB材料具有極低的熱膨脹係數(CTE),在-55℃至+288℃的寬溫度範圍內,XYZ方向的熱膨脹係數分別為9、10和17ppm/℃。較低的Z軸熱膨脹係數特別重要,因為它可以顯著提高系統設計的靈活性,減少溫度變化引起的尺寸變化,並保持電路的穩定性和可靠性。這項特性對於在高溫環境下工作的電子設備尤其重要,確保電路即使在高溫條件下也能保持良好的性能。


    Kappa 438 具有優異的尺寸穩定性


    Kappa 438 PCB板實現了優異的尺寸穩定性,尺寸變化非常小(典型值為-0.003~0.009mm/m),這意味著材料在高溫環境下的尺寸變化幾乎可以忽略不計,並保證了穩定性和可靠性電路板的。這對於需要高精度和穩定性的電子設備至關重要。


    Kappa438具有耐高溫性能


    由於採用特殊的醯胺樹脂材料,Kappa 438 PCB具有優異的耐高溫性能。即使在高溫環境下,這種材料也能保持穩定的介電性能、熱穩定性和機械強度,非常適合用於需要在高溫條件下工作的電子設備,如通訊設備、雷達系統等。


    Kappa 438 的介電常數隨溫度變化率較低


    Kappa438 PCB材料的介電常數隨溫度的變化率極低,這意味著其介電常數在高溫環境下不會有明顯的變化。這項特性對於維持電路訊號的穩定性、減少訊號傳輸中的損耗至關重要,確保電子設備在高溫條件下仍能維持良好的訊號傳輸效能。


    Rogers Kappa 438 PCB板在高溫環境下表現良好,非常適合用於需要高溫運作的電子設備,如通訊設備、雷達系統、醫療設備等。


    產品:Kappa 438 PCB

    材質:Rogers Kappa 438

    層數:2層

    Kappa 438介電常數:4.38

    Kappa 438 中厚度:60mil (1.524mm)

    Kappa 438底座銅厚:0.5oz

    外層銅厚:1oz

    成品PCB厚度:1.6mm

    阻焊顏色:綠色、紅色、藍色

    表面處理:沈銀、沉金或OSP

    應用:通訊設備、雷達系統、醫療設備
