高頻電路板

高頻電路板 - 微波電路板

高頻電路板

高頻電路板 - 微波電路板

  •  微波電路板
  •  微波電路板

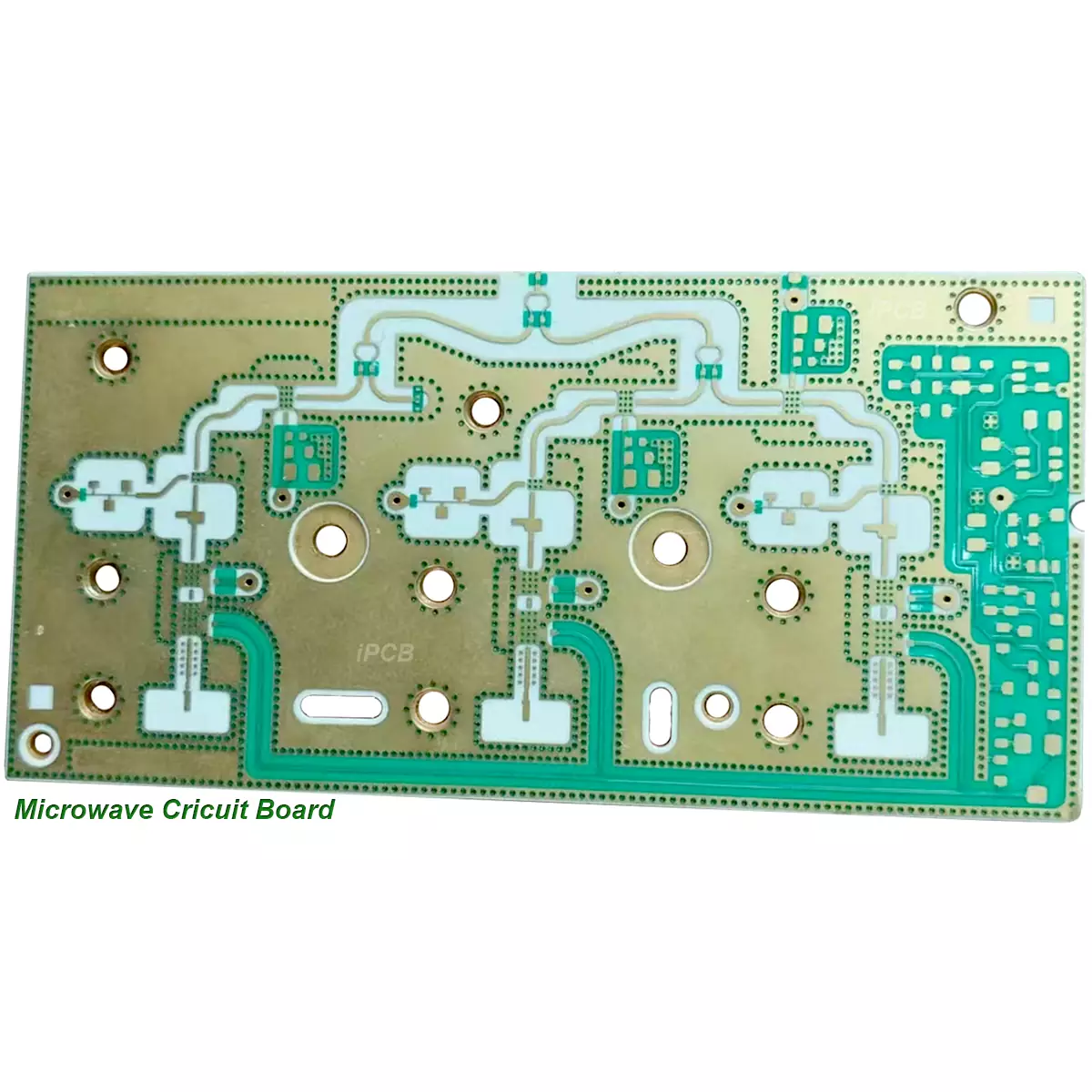

    微波電路板

    產品: 微波電路板

    材質:PTFE、鐵氟龍、FR-4

    層數:單面、雙層、多層

    死亡:2.2-16

    介質厚度:可自訂

    基底銅厚:0.5oz、1oz

    外層銅厚:1oz、2oz

    PCB成品厚度:0.2-12mm

    阻焊顏色:綠色、紅色、藍色

    表面處理:沉金

    應用:天線、通訊


    產品說明 技術資訊

    微波電路板是專為射頻電路設計和製造的印刷電路板。微波電路板具有優異的訊號傳輸效能,廣泛應用於5G基地台、衛星通訊等高頻應用。


    微波電路板使用的材料種類繁多,其中聚醯亞胺(PI)、PTFE(聚四氟乙烯)等微波電路板是專門為處理高頻訊號而設計的,具有較低的介電常數和損耗因數。這些微波電路板具有低損耗、低介電常數、低介質損耗因數等特點,可確保射頻訊號的穩定傳輸。


    越來越多的裝置設計正在進入微波頻段(>1GHz),甚至擴展到毫米波領域(如77GHz),特別是在車載77GHz毫米波雷達等應用。這種趨勢不僅帶動了頻率的不斷提高,也對電路板的基材提出了更高的要求。微波電路板基板需要具有優異的電氣性能、穩定的化學性能以及隨著功率訊號頻率的增加基板上的損耗最小。因此,微波電路板的重要性日益凸顯。


    在選擇微波電路PCB基板材料時,重點關注材料的幾個關鍵指標。


    必須考慮材料的介電常數(DK)在不同頻率下的變化特性。對於注重高速訊號傳輸或特性阻抗控制的應用,需要特別注意材料的損耗因數(DF)及其在不同頻率、溫度和濕度條件下的性能。


    當頻率變化時,一般基材材料通常會表現出較大的 DK 和 DF 值變化模式。尤其是在1 MHz至1 GHz的頻率範圍內,這種變化尤其明顯。例如,典型的環氧樹脂玻璃纖維佈基基材材料(如FR-4)在1MHz頻率的DK值為4.7,而在1GHz頻率下,DK值變化為4.19。超過1GHz後,DK值的趨勢逐漸變得平坦,但隨著頻率的增加,其值仍會略有下降(儘管變化幅度並不大)。在10 GHz頻率下,FR-4的DK值約為4.15。


    具有高速、高頻特性的微波電路板材料,當頻率變化時,DK值變化相對較小。在1 MHz至1 GHz的頻率範圍內,DK值大多維持在0.02的範圍內。同時,在不同頻率條件下,其DK值也呈現小幅下降的趨勢。


    一般基材材料的介電損耗因數(DF)在頻率上的變化通常比DK大,特別是在高頻範圍內,並且常常呈現增加的趨勢。因此,在評估微波電路板材料的高頻特性時,需要仔細檢查DF值的變化。


    具有高速高頻特性的微波電路板在高頻時其DF值變化特性通常有兩種:一是其DF值隨頻率變化很小;二是其DF值隨頻率變化很小。另一種與一般基板材料數量級相近,但微波電路板本身的DF值較低。




    微波電路板


    選擇合適的微波電路板時要考慮的主要因素


    1.可製造性:包括多重壓縮性能、溫度穩定性、CAF/耐熱性、機械韌性(可靠性)、防火等級等。


    2.與產品的性能匹配:主要考慮電氣性能和穩定性,如損耗低、Dk/Df參數穩定、色散低、隨頻率和環境變化係數小等。材料厚度和黏合劑含量公差小,有利於阻抗控制。對於長電纜,請考慮使用低粗糙度銅箔。


    3.材料可取得性:許多微波電路板的採購週期比較長,可能長達2-3個月。除了常規微波電路板(如Rogers RO4350BRogers RO4003C)有現貨外,其他微波電路板往往需要客戶事先與PCB廠商溝通並準備材料。


    4.成本因素:根據產品微波電路板的價格敏感度及其應用領域(如消費性、消費性、消費性通訊、醫療、工業、軍事等)來評估成本。

    通訊、醫療、工業、軍事等)。


    5.法規的適用性:確保微波電路板符合不同國家的環保法規,如RoHS PCB、無鹵PCB等。


    在射頻電路的實際應用中,需要根據具體案例進行具體分析,以確保微波電路板製造流程的順利進行以及最終產品的性能標準。


    iPCB是一家主要從事生產高頻、高速、微波射頻印刷電路板的製造商。主要產品包括微波電路板Rogers PCB、RF PCB、Taconic PCB、Arlon PCB,天線PCB、F4BM PCB、擴大機PCB、微波PCB等。


    產品: 微波電路板

    材質:PTFE、鐵氟龍、FR-4

    層數:單面、雙層、多層

    死亡:2.2-16

    介質厚度:可自訂

    基底銅厚:0.5oz、1oz

    外層銅厚:1oz、2oz

    PCB成品厚度:0.2-12mm

    阻焊顏色:綠色、紅色、藍色

    表面處理:沉金

    應用:天線、通訊
