高頻微波技術

高頻微波技術 - 腔體濾波器微帶電路可選擇RO4350B

高頻微波技術

高頻微波技術 - 腔體濾波器微帶電路可選擇RO4350B

腔體濾波器微帶電路可選擇RO4350B
2019-08-02
View:1222
Author:iPCB      分享文章

隨著5G通信時代的到來,基站正在向小型化、輕量化和高集成化發展。 5G天線主要採用Missive MIMO科技,使基站通道數新增到64或128個,囙此對射頻濾波器需求將大量新增。


現時主流基站供應商中,中興和諾基亞以小型化金屬腔體濾波器為主,5G腔體濾波器由於體積和效能方面的要求,內部一般需要1PCS微帶PCB電路,由於濾波器要求精度和一致性比較高,這就要求PCB材料損耗小,批量一致性高。


針對5G金屬腔體濾波器的應用,ROGERS的RO4350B電路板,內部由具有專利的編織玻璃布增强碳氫樹脂體系和陶瓷填料構成,它的電效能非常接近於PTFE/編織玻璃布材料而可加工性又類似與FR-4的材料,以下是RO4350B材料性能參數。

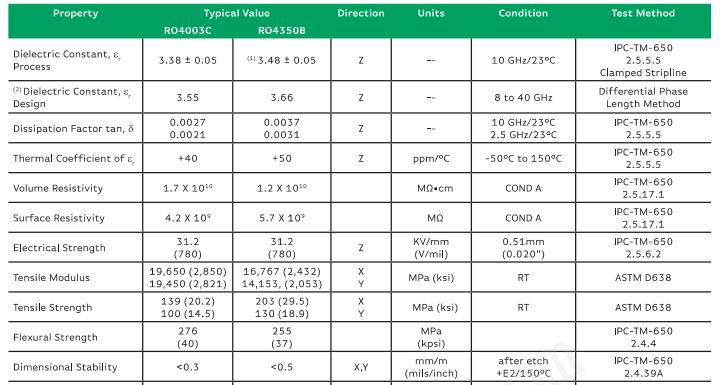

羅傑斯RO4350B性能參數

羅傑斯RO4350B性能參數

羅傑斯的PCB電路板RO4350B可以採用標準的FR-4加工工藝,同時提供嚴格控制的介電常數、損耗因數和批量一致性,在5G腔體濾波器的應用中,由於頻率主要集中在2.6GHz和3.5GHz,囙此推薦20mil或30mil厚度的RO4350B材料。


ROGERS的碳氫化合物陶瓷電路板RO4350B,具有嚴格控制的介電常數公差、較低的損耗因數、優良的批量一致性和相容FR-4加工工藝的特性,是5G通信金屬腔體濾波器微帶電路PCB的最佳選擇。
