PCB Bolg - 陶瓷電容的分類及應用

陶瓷電容作為電子電路中廣泛應用的基礎電子元件之一，具有體積小、容量範圍廣、穩定性高、高頻特性好等諸多優點。憑藉其獨特的性能和多樣的類型，陶瓷電容對於設計和優化電路具有重要意義。

一、陶瓷電容的分類

1.按介質材料分類

Ⅰ類陶瓷電容器：過去稱高頻陶瓷電容器，是指用介質損耗小、絕緣電阻高、介電常數隨溫度呈線性變化的陶瓷介質製造的電容器。它特別適用於諧振回路，以及其它要求損耗小和電容量穩定的電路，或用於溫度補償。

Ⅱ類陶瓷電容器：過去稱為為低頻陶瓷電容器，指用鐵電陶瓷作介質的電容器，因此也稱鐵電陶瓷電容器。這類電容器的比電容大，電容量隨溫度呈非線性變化，損耗較大，常在電子設備中用於旁路、耦合或用於其它對損耗和電容量穩定性要求不高的電路中。

2.按外形結構分類

片式陶瓷電容：也稱為貼片陶瓷電容，是目前電子電路中應用最為廣泛的陶瓷電容類型之一。具有體積小、重量輕、安裝方便等優點，適合於表面貼裝技術（SMT）。片式陶瓷電容的尺寸規格多種多樣，常見的有 0201、0402、0603、0805、1206 等，數字表示其長和寬的尺寸（單位為英寸的 1/100）。廣泛應用於各類可擕式電子設備、通信設備、電腦等電子產品中。

外掛程式式陶瓷電容：具有引線結構，安裝方式相對較為傳統，需要通過插裝的方式安裝在電路板上。外掛程式式陶瓷電容的容量範圍較廣，從幾皮法到數微法不等。在一些老式電子設備的維修和改造中，引線式陶瓷電容具有獨特的優勢，因為它們可以更容易地進行替換和安裝，而且引線式陶瓷電容的散熱性能相對較好，在一些對空間要求不高的大型電子設備或早期的電子產品中仍有應用。

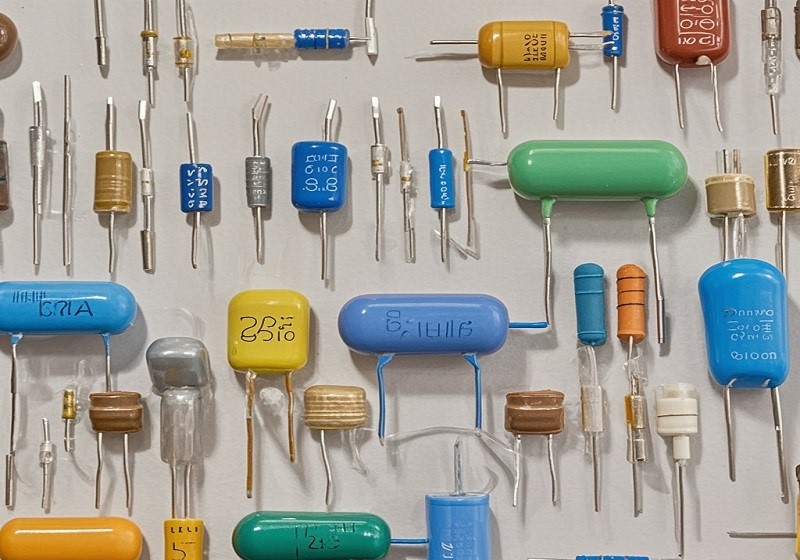

陶瓷電容

二、陶瓷電容的應用

通信領域

基站：基站中對陶瓷電容的需求較大，用於濾波、耦合、諧振等電路。例如，在射頻信號的傳輸和處理過程中，陶瓷電容可對不同頻率的信號進行篩選和過濾，保證信號的純淨度和穩定性，以實現高品質的通信。

手機：手機中的陶瓷電容數量眾多，像在手機的主機板、射頻電路、電源管理模組等部位都有應用。比如在射頻前端電路中，陶瓷電容用於匹配和濾波，提升信號的傳輸效率和品質；在電源管理部分，用於濾波以提供穩定的電源給各個晶片和元件。

電腦領域

主機板：主機板上有大量的陶瓷電容，用於電源濾波、信號耦合等。它們保障了電源的純淨度，使主機板上的各種晶片能夠得到穩定的供電，並且在信號傳輸過程中，起到減少干擾、保證信號完整性的作用。

顯卡：顯卡對電容的性能要求較高，陶瓷電容能夠滿足其高頻、高穩定性的需求。在顯卡的供電電路和信號處理電路中，陶瓷電容用於濾波、穩壓和信號耦合，確保顯卡能夠穩定運行，輸出高品質的圖像信號。

消費電子領域

電視機：在電視機的電源電路、音訊電路、視頻處理電路等部分都會用到陶瓷電容。比如在電源電路中用於濾波，減少電源中的紋波干擾；在音訊電路中用於耦合音訊信號，使聲音更加清晰。

音響：音響設備中的陶瓷電容用於音訊信號的處理和傳輸，對音質的提升有重要作用。在分頻器電路中，不同容量的陶瓷電容與電感等元件配合，將不同頻率的音訊信號分配到不同的揚聲器單元，實現高、中、低音的準確播放。

工業自動化領域

感測器：感測器的信號處理電路中常使用陶瓷電容，用於濾波和信號穩定。例如壓力感測器、溫度感測器等，陶瓷電容可以確保感測器輸出的信號準確、穩定，不受外界干擾。

測量設備：在各種測量設備中，如示波器、頻譜分析儀等，陶瓷電容用於信號的調理和濾波，保證測量結果的準確性和可靠性。

控制電路：工業自動化系統中的控制電路需要穩定的電源和可靠的信號傳輸，陶瓷電容在此起到濾波、去耦、穩壓等作用，保障控制電路的正常工作，提高系統的穩定性和抗干擾能力。

新能源領域

太陽能發電：在太陽能光伏系統中，陶瓷電容用於逆變器等設備的濾波和儲能。逆變器將太陽能電池板產生的直流電轉換為交流電，陶瓷電容可以平滑輸出的交流電波形，減少諧波失真，提高電能品質；同時在儲能系統中，也可用於存儲和釋放能量。

風能發電：風力發電系統中的變頻器、控制器等設備中會用到陶瓷電容。用於對變流器輸出的電能進行濾波和穩壓，使輸出的電能符合電網的接入要求，保障風力發電系統的穩定運行和電能的有效傳輸。

醫療設備領域

醫學成像設備：陶瓷電容用於這些設備的電源電路和信號處理電路中。在電源部分起到濾波作用，為設備提供穩定的電源；在信號處理電路中，保證圖像信號的準確採集和傳輸，從而獲得清晰、準確的醫學圖像。

監測設備：像心電監護儀、血壓監測儀等醫療監測設備中，陶瓷電容用於對生理信號的採集和處理。例如在心電監護儀中，陶瓷電容對心電信號進行濾波和放大，以便準確地顯示和記錄患者的心電圖。

航空航太領域

雷達系統：雷達系統對電容的性能要求極為苛刻，陶瓷電容因其高頻特性好、穩定性高、溫度適應性強等優點，在雷達的發射機、接收機、信號處理等電路中廣泛應用。例如在發射機中用於產生高頻振盪信號，在接收機中用於對接收的回波信號進行濾波和放大。

航空電子設備：飛機上的各種電子設備，如飛行控制系統、導航系統、通信系統等，都大量使用陶瓷電容。這些電容需要在高空、低溫、低壓等複雜環境下保持穩定的性能，為飛機的安全飛行和正常運行提供保障。

陶瓷電容通過不同的分類方式滿足了各種電子設備和應用場景的需求。隨著電子製造技術的不斷發展和創新，陶瓷電容將繼續在各個領域發揮著重要的作用，並不斷向著更高性能、更小尺寸和更廣泛應用的方向發展。
