PCB Bolg - 如何選擇合適的PCB厚度

製造PCB電路板PCB時，有許多因素影響，例如外形、PCB厚度和銅箔厚度。 PCB電路板的厚度會影響PCB過孔的寄生電容和寄生電感大小。

公式：L=5.08h〔ln（4h/d）+1〕

其中L指過孔的電感，h是過孔的長度，d是中心鑽孔的直徑。 從公式中可以看出，過孔的直徑對電感的影響較小，而對電感影響最大的是過孔的長度即PCB板越厚其寄生電感越大。 因而PCB厚度對其功能有重要影響，PCB厚度要求的重要考慮因素。

如何根據自己的要求確定正確的PCB厚度？

1、PCB板厚度

在20世紀，PCB的標準被定義，從一個板框開始，直到Albert Hanson開發出多層絕緣的扁平蝕刻導體。 這些電路板的設計很簡單，只有一塊面板，上面有許多層。 如今，PCB是單面板和雙面板，或者是多層板。

典型的PCB厚度為0.063英寸或1.57mm；這是過去定義的標準化水准。 這是因為，在覆銅板行業，0.063”是用作電子設備基板的覆銅板的厚度。

當多層PCB開始發展時，板間連接器的厚度必須匹配。 囙此，一致性水准成為一個重要的變數，並且需要一層標準的銅板作為板材邊緣的層。 反過來，0.063”成為標準PCB厚度。

然而，PCB厚度範圍很廣，從0.008”到0.240”不等，PCB設計師可以根據應用或使用區域進行選擇。

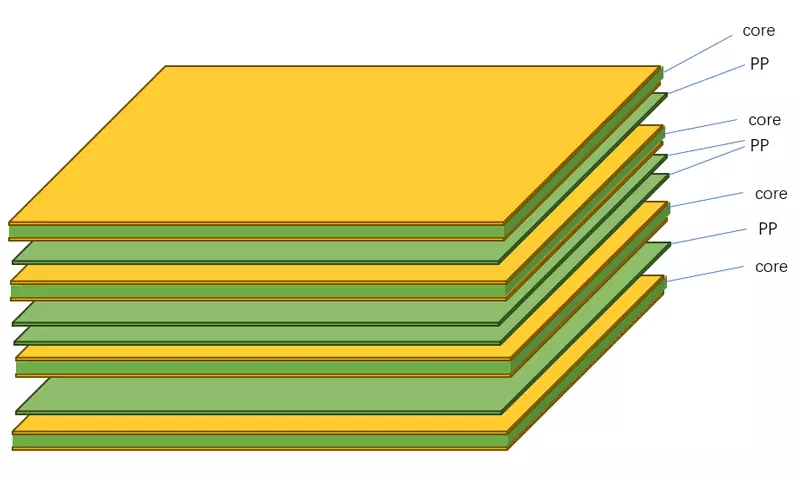

PCB厚度疊層

2、PCB銅厚度

銅是PCB電路板功能和應用領域的重要部分，其厚度在實現標準PCB電路板厚度方面發揮著至關重要的作用。 它的測量值通常是盎司（oz）。 這是通過在一平方英尺的面積上均勻地塗抹一盎司銅來實現的，結果其厚度為1.37mils。

通常，PCB電路板是用1盎司銅製造的。 此外，當PCB設計師不給他們具體的厚度時，這是製造商默認的厚度。

但是，如果要通過PCB的電流需要超過一盎司的銅，製造商iPCB可以添加銅的厚度或線路的寬度。 然而，價格上漲不僅是因為銅的新增，還因為加工更厚的銅更具挑戰性，需要更多的時間。

3、PCB線路寬度

PCB線路是由設計者確定的寬度，也是PCB設計中的基本參數之一。 它在設計器Garber檔案中指定，以防止過熱或損壞PCB。 當電流流動或新增時，銅線路開始加熱，最終，PCB溫度上升。 當溫度超過PCB的極限時，它開始損壞。 囙此，線路應足够寬，以便在不影響PCB的平均溫度的情况下允許更高的電流通過。

那麼，PCB線路寬度是如何確定的？ 將通過PCB的電流量與溫度的升高進行比較。 可以處理從平均工作溫度上升到最大工作溫度的寬度是線路寬度。

PCB設計師使用PCB寬度小算盘，該小算盘為電流通過提供適當的寬度，而不會對PCB造成任何損壞。 在空氣中，由於對流，外層有更好的傳熱。 一個有著隔熱材料覆蓋著的內層，在一樣的寬度和電流下，內層會變得比外層更熱。 由於線路寬度小算盘控制線路的溫昇，囙此會使內層線路變寬。 在真空或封裝組件中，即使是外層，也應使用內層線寬指南。

4、標準FR-4 PCB厚度

FR-4也被稱為FR-4或FR4，代表阻燃材料，這四種表示所用材料的一類。 FR-4是一個名字，也是一個評級。 iPCB在製造PCB和用環氧層壓板增强玻璃纖維時，它被用作名稱。 作為額定值，FR-4用於對環氧層壓板進行分級，以表明其質量。

如果您經常處理PCB，您可能熟悉FR-4材料。 它是一種流行的PCB基礎材料，因為它是製造剛性電路板的主要成分。

FR-4材料是一種主要由玻璃纖維編織成薄而看起來像布的薄片組成的結構。 玻璃纖維使FR-4作為製造剛性電路板的堅實基礎而廣受歡迎。 它用耐火環氧樹脂包裹著，正是剛度的來源。

除其他原因外，FR-4之所以受歡迎，是因為其材料成本低，用途廣泛。 FR-4板具有巨大的介電强度作為電絕緣體。 此外，它們重量輕、防水、耐熱； 簡而言之，它們適合各種環境條件。

FR-4標準PCB厚度以毫米或英寸為組織。

儘管FR-4可用於製造幾乎任何印刷電路板，但其厚度會影響電路板組件的相容性。 例如，相當大的通孔PCB部件與大多數組件不同，因為它們的通孔需要較小的PCB厚度。

在設計PCB時，空間是一個不可或缺的因素，特別是在USB連接器和藍牙配件等小型設備中。 反過來，更薄的PCB板是合適的，節省空間至關重要。

然而，iPCB在製造PCB時，使用更薄的板可能會很麻煩，特別是在焊接期間。 由於其靈活性，面板在焊接時可能會彎曲，導致其他組件以不希望的角度彎曲。 在此過程中，成員及其連接也可能斷裂，導致主機板損壞。

與較薄的板相比，大多數PCB製造商更喜歡厚板。 為什麼？ 使用FR-4基板，當較窄的板子太大時，更有可能破碎。 此外，它們缺乏凹槽特徵。 另一方面，較厚的板非常靈活，並具有凹槽功能。 囙此，考慮PCB電路板的額外重量是明智的。

製造商通常知道，對於高頻訊號，微波阻抗匹配等組件至關重要，每層都應考慮電容。 如果沒有阻抗匹配，足够的主機板功能幾乎為零。

影響客戶所需PCB設計寬度的另一個重要因素是邊緣連接器。 在製造PCB期間，製造商應該小心FR-4的厚度。 如果連接器的匹配部件不匹配，結果將損壞PCB。

主機板的厚度將影響PCB的價值。 製造商可能不熱衷於PCB的重要性，但它對客戶來說意義重大。 較輕的板意味著節省購物成本，因為最終產品更輕。

總之，即使厚度範圍如此之大，更薄的層也更適合設備。 儘管如此，設計師永遠無法確定小板是否與連接器和設備的通孔相匹配。 囙此，明智的選擇通常是選擇標準的PCB厚度。

5、標準PCB基材厚度

PCB覈心是覈心工廠製造的由銅箔夾夾的FR-4基板的一層。 在製作標準PCB覈心時，必須安裝一些物品。 用於形成FR-4核心層的銅箔應該光滑準確。

二是預浸料，應該檢查用於層壓覈心的層。 這一層由飽和的樹脂粘合劑製成的纖維網製成，用於粘合蝕刻的心臟。 它還包含未固化FR-4，其厚度與兩側蝕刻板的高度不同。

在製造多層設計PCB時，製造商在選擇標準PCB覈心厚度時遇到問題。 問題在於，關於確切材料要求的資訊通常部分說明或不提供。 由於缺乏此類重要資訊，由此產生的PCB板的效能被降級。

儘管如此，PCB製造商可能會稱其為幸運的情况，而厚度要求仍未滿足，並且PCB工作正常。 這意味著PCB覈心材料對效能並不重要，而且一直以來，客戶都沒有注意到。

然而，今天產品的質量是其出色的效能，要實現這一點，覈心厚度需要盡可能準確。 囙此，設計師必須向製造商提供PCB覈心的全面和精確的要求。

6、PCB覈心厚度範圍

覈心厚度量測的重量從半盎司到3盎司不等，其中根據PCB所需的功能製作了確切的尺寸。 請注意，由此產生的重量包括銅箔，銅箔在兩側的價值相似。

那麼，如果製造商兩側的銅重量不同，會發生什麼呢？ 它通常會導致額外的電流，從而導致PCB效能不佳。

隨著時間的推移，多板層設計已經發展起來，現在是一種流行的PCB製造板。 它們通常由環氧基玻璃織物材料組成，但覆蓋銅。 由於科技的發展，各種層允許更多的負載，厚度仍然為63毫米。

由於複雜電路的佈線要求，新增了PCB層計數。 反過來，也生產的電路板的層數更高，結果是PCB厚度從63mm新增到93mm。

使用Isola 370HR，可以獲得內層覈心，包括5、8、9.5、14、18、21、28、35、39、47、59和93 mil覈心。 然而，Isola的370HR覈心為8、10、14、22和39mils，用於高溫材料。

標準PCB厚度也取決於箔層壓層。 如果箔層壓適用於四層PCB，標準厚度為0.031英寸。 對於6層箔層壓，最合適的標準是0.062”。

最終，對於8層和10層板，標準PCB厚度為0.062、0.093和0.125英寸。 您還可以根據您對板的要求，選擇1⁄2、1或2盎司的銅箔內層。 您還可以使用我們提供的介質構建或受控堆疊。

7、PCB厚度公差

PCB厚度公差定義為PCB製造中使用的物質的餘量。 這可以低於或超過材料的標準數量。

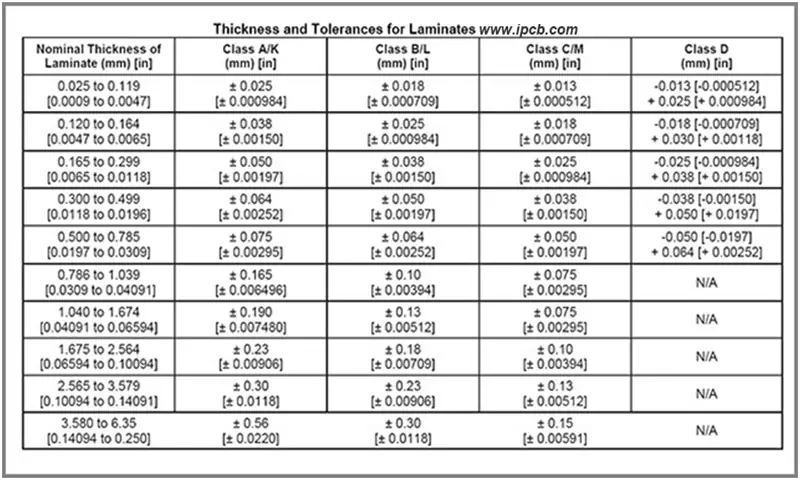

PCB厚度公差

iPCB使用IPC 2級或IPC 3級指南和規則作為標準工藝，提供使用內部公差參數創建的不同規範。 這些參數具有足够的變化，以便PCB製造創建電路板並在其應用區域中正常工作。

PCB厚度在PCB功能中的非常重要，它要求PCB設計師為效能最好的PCB電路板提供準確的結果。
