  • 羅傑斯 RO3003+RO4835+德聯高 Isola 370HR 混壓電路板
    羅傑斯 RO3003+RO4835+德聯高 Isola 370HR 混壓電路板

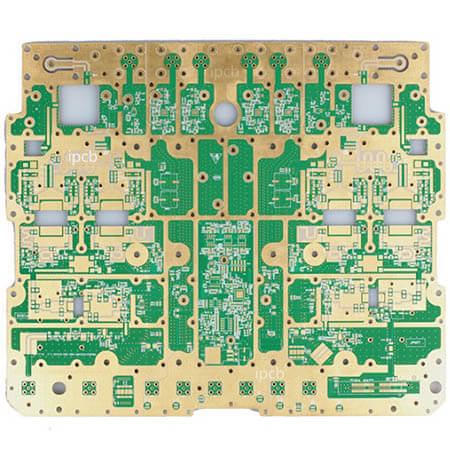

    品名: 羅傑斯 RO3003+RO4835+德聯高 Isola 370HR 混壓電路板

    介電常數 : 3.48+3.00

    疊構 : 2L 羅傑斯 RO4350B+4L FR-4+2L 羅傑斯 RO4835

    層別 : 8L

    成品板厚 : 2.0mm

    鍍銅厚度 : 1oz (35μm)

    表面處理化學金

    最小線寬/ 線距 : 3.5mil/3.5mil
    最小孔徑:  0.1mm

    產品應用: 24g 雷達天線板



    Product details Technical specification

    Rogers ro3003 pcb 的介電損耗非常低。即使工作頻率達到10GHz,介質損耗因數也只有0.0013。而且,ro3003還具有優良的電氣和機械性能。同時,該層壓板具有較高的性價比,主要用於商業微波和射頻應用。


    Rogers ro3003pcb 由基於陶瓷填充的 PTFE 複合材料製成。熔點高達327℃。具有較強的耐酸鹼和耐高溫性能,保證了電路在惡劣環境下的正常運行。因此,它可以作為特殊應用的理想電路材料。此外,ro3003在X和Y方向的熱膨脹係數(CTE)為17 ppm/℃,與銅相當。一英寸材料經過蝕刻和烘烤後的收縮率小於0.5mil。 Z方向熱膨脹係數為24ppm/℃,即使在惡劣的熱環境下也能保證電鍍通孔的穩定性。


    由於消除了PTFE玻璃布材料在室溫附近介電常數的階躍現象,ro3003的介電常數隨溫度的變化非常穩定。無論介電常數如何,羅傑斯 ro3003 pcb 材料都具有穩定的機械性能,確保設計人員在開發多層板時不會遇到翹曲或可靠性問題。


    羅傑斯 ro3003 pcb 材料可以通過標準的 PTFE PCB 技術進行加工。其典型應用有:汽車雷達、GPS天線、蜂窩通信系統中的功率放大器和天線、無線通信中的貼片天線、衛星直播、遠程抄表、電源背板、有線系統的數據鏈路等。


    產品特點:

    介損係數僅為0.0013;

    可用於77GHz高頻電路


    溫度特性:

    隨溫度變化具有出色的機械穩定性

    可用於高可靠性帶狀線和多層電路結構

    在不同介電常數下具有相同的機械穩定性

    多層電路板設計的理想材料

    適合與環氧玻璃多層電路板混合設計

    具有隨溫度和頻率而穩定的介電常數

    可用於理想帶通濾波器、微帶貼片天線和壓控振盪器

    熱膨脹係數與銅相當

    更可靠的SMT工藝

    適用於溫度敏感的應用

    優異的機械穩定性

    批量加工,經濟板材


    更多關於ro3003的技術信息,請訪問:羅傑斯RO3003技術規格

    Rogers ro4835是一種填充碳氫樹脂和陶瓷的高頻電路板材料,屬於民用產品。具有兼容FR4混壓、FR-4加工工藝和無鉛焊接工藝的能力。 Rogers Rogers ro4835在10GHz時Z方向(厚度方向)的介電常數為3.48,公差為±0.05。該材料的導熱係數為0.69 w/M/°K,在X-Y平面內具有非常好的尺寸穩定性。

    隨著時間和溫度的變化,氧化會影響所有的熱固板,PCB的介電常數和損耗因子會略有增加。產品的工作溫度越高,PCB板的介電常數和損耗因子因氧化而增加的速度就越快。

    羅傑斯 ro4835 的材料、電氣和機械性能與 ro4350b 幾乎相同。羅傑斯ro4350b高頻電路板材料和ro4835高頻電路板材料最大的區別是在ro4835中加入了抗氧化劑。與傳統熱固性材料相比,抗氧化能力提高10倍,滿足ipc-4103(高速高頻基板規範)要求。此外,ro4835的尺寸穩定性、硬度和吸水率均優於ro4350b。但是ro4835的DK溫度特性比較差,對產品的溫度範圍要求比較高,特別是z軸的熱膨脹係數變差,高頻相位特性比較差。最好避免使用對相位有嚴格要求的產品。


    更多羅傑斯Ro4835技術信息,請訪問:羅傑斯RO3003技術規格



    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。

    品名: 羅傑斯 RO3003+RO4835+德聯高 Isola 370HR 混壓電路板

    介電常數 : 3.48+3.00

    疊構 : 2L 羅傑斯 RO4350B+4L FR-4+2L 羅傑斯 RO4835

    層別 : 8L

    成品板厚 : 2.0mm

    鍍銅厚度 : 1oz (35μm)

    表面處理化學金

    最小線寬/ 線距 : 3.5mil/3.5mil
    最小孔徑:  0.1mm

    產品應用: 24g 雷達天線板
