FPC連接器及FFC連接器是什麼?
2024-10-30
View:29
Author:愛彼電路      分享文章

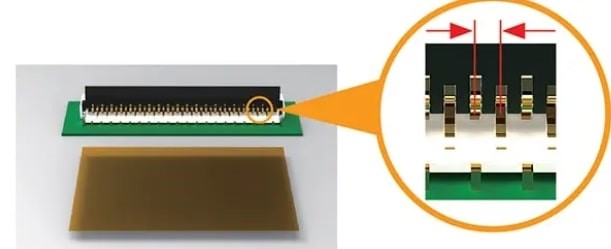

隨著市場朝向小型化趨勢發展,FPC 連接器便是此趨勢下的開發成果,旨在應對這一不斷擴大的市場所面臨的挑戰:迫切需要更小的引腳間距或間距空間、更薄的厚度和更輕的互連解決方案。

FFC連接器常用於將帶狀扁平柔性電纜(FFC)連接至線對板應用中的PCB電路,它們也可用於線對線配置。這些連接器具有高密度、非常窄的外形尺寸,適合狹小空間。

它們通常用於筆記型電腦、相機、電腦設備、家用電器和手機等消費應用。單排或雙排連接器外殼通常由柔性塑膠、聚合物、工程橡膠或薄膜製成,環繞嵌入式金屬連接器。有多種鎖定樣式可供選擇。


FPC連接器結構及使用

FPC連接器其特點是一端與PCB焊接相連接(多採用SMT焊接),另一端與FPC對插,且FPC連接器上設計有卡鎖裝置使FPC和FPC連接器鎖緊,保持一定的接觸可靠性。所以連接器的塑膠體和端子以及卡鎖零件之間有嚴格的配合要求。

為了滿足在SMT製程的要求,整個產品的端子焊接區都嚴格要求有良好的平整度和共面度,通常業界的規範為共面度0.10max。否則會導致與PCB焊接不良而影響產品的使用。設計師選擇FFC/FPC連接器的一個主要原因是,與柔性電纜一起使用時,它們比傳統的剛性電路板具有更高的靈活性。

FPC 連接器的使用方法:

1. 準備工作在使用 FPC 連接器前,請確保電路板(PCB)和連接器已清潔乾淨,無塵埃及異物。此外,還需準備適當的工具,如鑷子、助焊劑等。

2. 連接器安裝(1)將 FPC 連接器插入電路板上的連接器座。 (2)用拇指或食指將 FPC 連接器輕輕提起,使其保持平行狀態。 (3)將 FPC 連接器暴露的導電材料面朝下,與電路板上的接觸點對齊。 (4)輕輕向下旋轉執行體,直至緊固。確保插入的 FPC 連接器不會被移動並保持其完全插入。

3. 連接器拆卸(1)如需拆卸 FPC 連接器,先提升執行體。 (2)小心撤回 FPC 連接器,避免損壞電路板和連接器。

FFC連接器

FFC連接器


設計fpc連接器排線功能

FPC連接器中排線是一種新型的數據資訊電纜,由PET或其他絕緣層材料和薄鍍錫平扁銅心線根據新技術自動化機械生產流水線壓製而成。然而,它的電線具有良好的電氣性能、電極化和良好的耐溫性。

此外,排線具有更多的安裝穩定性和質量,同時,排線也可以減少內部連接所需的硬體。例如,在一般連接器的包裝形式中,常用的點焊、中繼、底線和電纜是必要的。因此,在使用FPC連接器時,必須確保其安裝穩定性和品質。


FPC的六點使用注意事項:

注意事項一:關於FPC連接器的鎖蓋打開時,在操作打開鎖蓋的操作力度不要過大,否者一來容易造成鎖蓋變形以及破損。二來用力過度會導致在鎖蓋壓住連接器進行打開,那麼有可能會造成連接器的端子變形或是斷裂的問題。

注意事項二:由於FPC連接器一般都是由多芯針腳組成,對於在接插連接器上要盡量避免連接器的搖晃或是震動,否者會造成FPC連接器的接插連接位置偏移沒有完全對插上,從而導致影響連接器的使用。

注意事項三:在FPC連接器的使用過程當中,其連接的排線不要隨意去亂拔以及亂扯的現象,否者會導致FPC連接器的使用上造成一些數據異常或者是丟失的問題情況。

注意事項四:FPC連接器不要傾斜插入,避免連接器的針腳之間接插沒有完全到位連接。應要讓FPC連接器的針腳以直角進行緩慢插入。

注意事項五:若是FPC連接器的接腳端針直接存在斷裂或是彎曲的情況,為了防止安全隱患的問題,不要應用到使用當中,應馬上要選擇更換掉,否者會造成連接器的線路之間的傳輸不良,從而引發一些短路的現象,嚴重的話有可能會直接燒毀連接器。

注意事項六:焊接FPC連接器的時候,其要注意焊盤操作回流焊當中的焊錫不宜添加太多,否者會連接器的端子焊不穩或是造成虛焊的現象。


FPC連接器具有以下幾個特點:

第一,FPC連接器能夠提供更好的連接穩定性,而且連接速度較快。這意味著FPC連接器可以快速地將FPC軟板和其他設備連接起來,大大提高了生產效率。

第二,FPC連接器具備良好的可靠性和穩定性,這得益於其強大的機械性能和化學穩定性。它能夠承受振動、溫度變化和機械衝擊等不同的環境條件。

第三,FPC連接器採用了精密的設計和加工工藝,確保了連接器的機械性能和電氣性能,從而確保了連接的穩定性和可靠性。



FFC/FPC連接器的應用

FPC連接器產品的功能及應用範圍FPC連接器產品的功能是用於連接電路板(PCB)柔性印刷電路板(FPC),使其實現機械上和電氣上的連接作用。現今的FPC連接器主要應用於LCD及LED液晶顯示器、掃描器、數位相機、遊戲機、平板電腦、筆記型電腦、車上劇院等電子設備。

FPC連接器產品也廣泛應用於音響、數位機、攝影機、汽車音響、電視機、打字機、計算機、收款機、電話、CD-ROM、VCD、DVD、影印機、印表機、無線儀器等設備。可以說,FFC是現代電子設備發展中不可或缺的一部分。


總之,FPC軟板及其連接器在電子設備中的應用越來越廣泛,其優勢在於靈活、可靠、高效,能夠幫助設備實現更精密、更有效率的效能。未來,FPC軟板及其連接器的市場潛力將進一步釋放,成為電子產品設計的主要趨勢之一。
