PCBA板連板分板需要注意的事項
2023-12-26
View:402
Author:iPCB      分享文章

PCB連板設計是指將多個PCB通過一定的管道連接在一起,形成一個整體結構的過程。 這種設計管道通常用於解决單個PCB板佈局空間不足、系統複雜度高、訊號傳輸距離遠等問題。 通過連板設計,可以將各個功能模組分佈在不同的PCB板上,從而實現更高效、更穩定的系統運行。


我們在進行PCBA板加工時,有些PCB板的尺寸比較小,為了生產效率需要做成連板的管道,在完成PCBA加工之後,需要將PCBA連板進行分板。 那麼在分板過程中,需注意一些注意事項,防止損壞完好的PCBA板。

人工分板時候,需要注意折板邊時必須用雙手握住PCBA板的下緣,離V-cut上去20mm以下的地方,儘量避免彎曲變形、PCBA電力回路及零件、錫道的破壞。

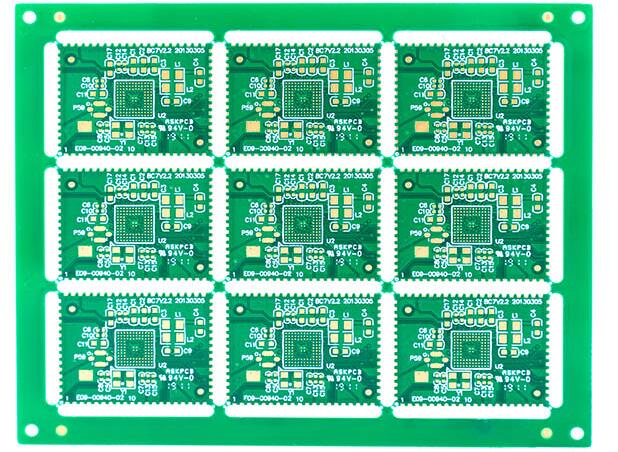

PCB連板

PCB連板

機器PCBA分板的要求:

1、穩定的支撐點,沒有支撐,產生的應力可能損傷基板和焊接點。 扭曲板、或在分板期間給裝配產生應力都可能造成隱藏或明顯的缺陷。

2、穿防護工具,在進行操作之前,一定要做好防護準備,需要加裝高頻護眼照明裝置來保護操作人員的安全。 最好還帶上一副眼睛,來保護眼睛的安全。

3、要用酒精經常擦拭機器主軸及刀具,以清除分板過程產生的PCB板粉塵,保持分板機的正常操作。

4、在運用必定次數後,要對分板機的滑杆及軸承及進行加油光滑,查看有無螺絲鬆動等。

5、在機器運用行程中,工作檯面上要堅持潔淨,最佳不要放置其它的東西,避免東西掉在刀具上而形成刀具的損壞及物品的損壞。 雖然有電眼進行維護,但在運用行程中還是要注意手指與刀具堅持必定的安全間隔。


PCBA分板時,採用機器分板要比人工分板要,效率高、損壞率低。 不過在進行機器分板時,還要嚴格按照流程進行操作,减少人為產生的失誤。
