SMT打件產線轉線要注意什麼?
2023-03-28
View:463
Author:Sally      分享文章

SMT打件轉線的主要目的是規範化SMT轉線工作,合理利用有限資源,節省轉線時間,降低人為异常。 尤其是在樣品小批量貼片加工廠,SMT轉線是非常頻繁的。 那麼smt貼片轉線要注意什麼?


一、前期工作

1、網印工位領取新機種生產所需鋼板,刮刀,PCB。

2、操作工位依據最新上料錶至倉庫領取新機種生產所需物料,並按料站分料。

3、操作工位依據上料錶準備新機種生產所需feeder。 Feeder不足部分及時通知技術員協助處理。

4、補正工位領取新機種生產所需圖紙。


二、轉線工作

1、網印工位印刷完最後一片板即刻換下個機種。

2、換線OK後試印膠膜板調試印刷,並印3片OK板等待生產。

3、HS50生產完最後一片板,操作人員立即拆料,補正人員將所有下線物料用物料箱暫放。

4、操作人員按照上料錶備好feeder。

5、操作人員按照上料錶進行備料,補正人員吸料帶並調試料距。

6、補正人員參照上料錶核對物料。

7、操作人員依據程式配寘更換吸嘴。

8、網印人員印好OK板後調試各軌道,軌道寬度。

9、開始SMT打件加工生產。 補正人員整理下線物料。

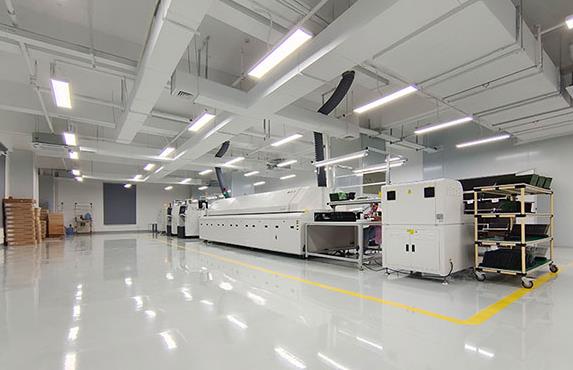

SMT打件廠

SMT打件廠

三、SMT注意事項

1、拆料完畢將下線物料用物料箱回收暫放線邊,待轉線完成後再進行物料整理。

2、物料備好後嚴格按照上料錶核對物料料站,料號。

3、轉線時從正常生產線抽調操作人員協助工作。

4、轉線工作時沒有正常生產之前操作人員禁止做其他與轉線無關的任何事情。

5、轉線時助拉或者線長全程跟踪,直到正常生產為止。

6、技術員隨線處理轉線异常。
