PCBA是怎麼燒錄程式的?
2023-03-29
View:1209
Author:PCBA      分享文章

現在越來越多的客戶在做PCBA製造時候,都選擇一站式的服務,包括PCB板,PCBA打件以及燒錄測試全部都交給PCB與PCBA一站式廠商,今天我們給大家講講PCBA是怎麼燒錄程式的?


什麼是PCBA程式燒錄?

要讓PCBA板實現指定的功能,就必須讓PCBA上的晶片運行起來,將寫好的程式正確的燒錄到晶片中,就可以讓晶片運行起來。 PCBA程式燒錄,即將程式搬進晶片內部存儲空間的過程,一般分為離線燒錄與線上燒錄。

現在運用廣泛的Emmc等晶片的封裝朝著BGA、QFN等小型、平面化方向發展,而這類封裝的轉接器價格都不低。


PCBA離線燒錄

離線燒錄是通過轉接器和不同封裝的晶片連接,晶片與轉接器搭配使用才能實現程式的燒錄。 轉接器的本質類似於一種精密夾具,不同封裝的晶片需要配合不同的適配座進行燒錄。 如果生產測試時出現錯誤,進行生產回溯重新修正,就需要把晶片從轉接器上拆卸下來,重新按照規定的流程進行燒錄,耗費較大的人力物力,成本較高。 在PCBA生產時會出現一些突發狀況,如電路板耐溫高度不够,拆卸晶片的時候會造成晶片變形,無形中新增報廢的風險。

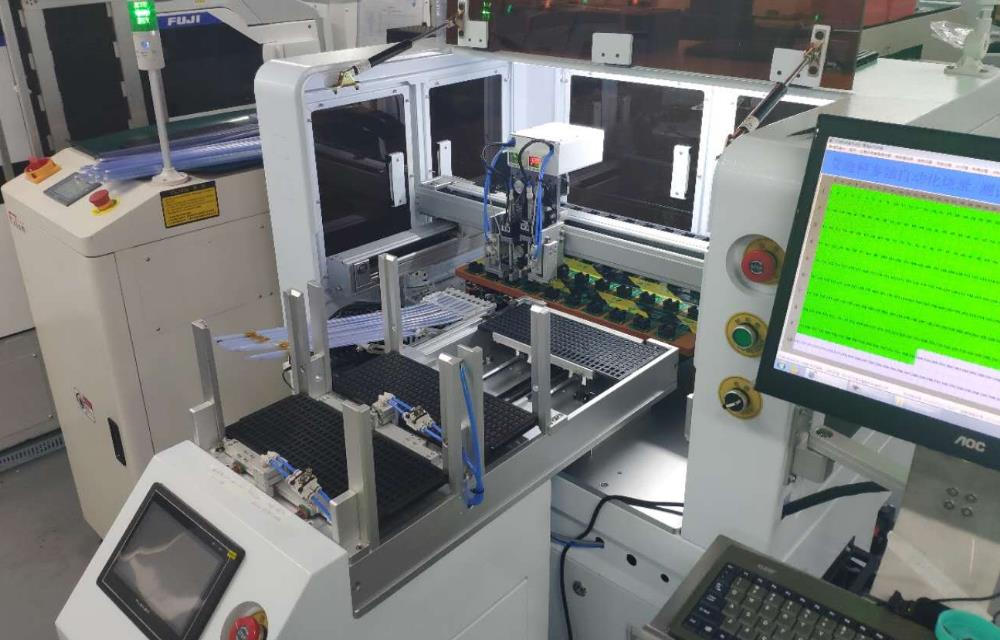

PCBA程式燒錄

PCBA程式燒錄

PCBA線上燒錄

線上燒錄使用的是晶片的標準通信匯流排,如USB、SWD、JTAG、UART等,介面一般是固定的,燒錄時所需要連接的脚比特也很少。 由於介面通信速率並不高,採用一般的線材即可完成燒錄,不會產生高消耗。

線上燒錄是通過線材連接來進行程式燒錄的,如果生產測試的時候發現出錯了,立即可以對出錯的PCBA進行回溯,重新進行燒錄即可,無需拆卸晶片。 不僅節省生產成本,而且新增了燒錄的效率。


更重要的是,現在生產線也在向自動化發展,越來越多的製造商將ICT、FCT等功能測試機加在生產線上,使用自動夾具配合線上燒錄的生產方式可以在燒錄階段省去人工操作,貼板後直接進行燒錄,然後將PCBA送到測試機測試,整個生產過程全自動化,可極大提高生產效率。

在PCBA加工時,線上燒錄的優勢是很明顯的。 但是大家也可以根據實際需求,來决定是離線燒錄還是線上燒錄。


PCBA燒錄程式的制程能力

1、開路(open)、短路(short)、檢測錯件、缺件、立碑、架橋、極性反。

2、可以量測電阻(resister)、電容(capacitor)、電感(Inductor)、電晶體、二極體(diode)、穩壓二極體、三極管量測(triode)光偶器、繼電器、場效電晶體測試(FET)、IC、連接器等零件。

3、透過TestJet可以不需要針點就可以量測排PIN的連接器或焊脚在外邊的IC零件開短路。

4、直流/交流電壓量測及頻率量測。

5、電性功能測試。 可以執行低階程式做自我檢測。

6、可以利用[Boundary-scan/JTAG]來測試主動零件的功能。

7、可以自動下載軟體或是作業系統到電路板的記憶體之中。

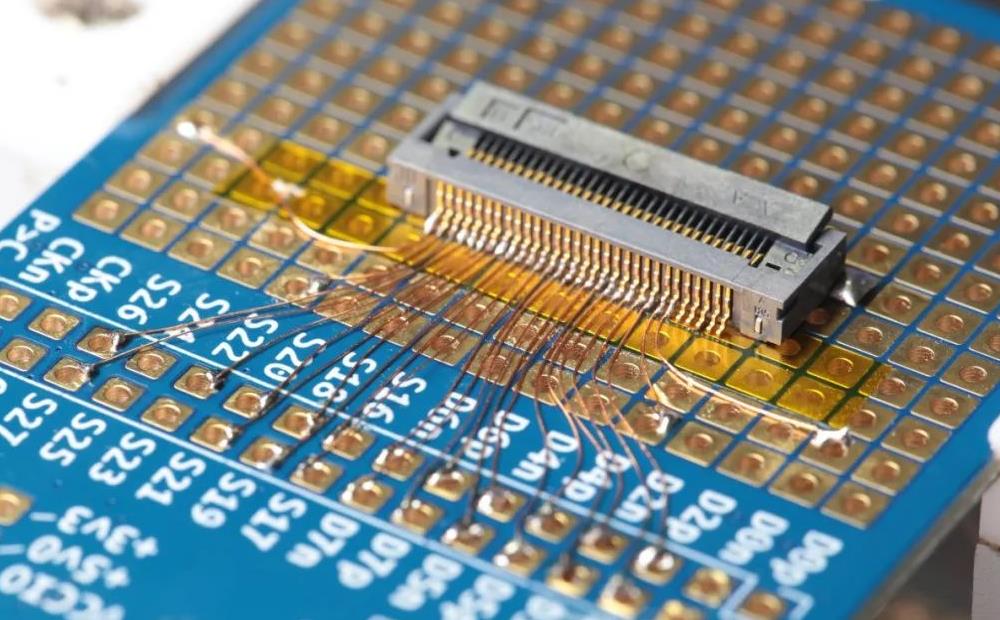

PCBA程式燒錄治具

PCBA程式燒錄治具

PCBA程式燒錄的品質控制

1、品管部組織不合格或不符合責任部門或不良發現部門等對於不合事實組織進行評審,並成立問題解决小組。

2、對於潜在不良或不符合項等通過運用試驗、類比、資料分析、QC手法等工具分析並進行適當的防錯設計和品質控制,提出預防措施計畫。

3、對於已經發生的不良或不符合項等,問題解决小組重新評審和核定修正相關科技,品質標準或提高工藝或設計水准等,確認品質體系相關所有產品或過程是否有類似的問題並進行全面預防及提出解决措施。


PCBA燒錄程式的時候,應該選擇合適的燒錄程式並進行質量管控。
