PCB測試架和PCBA測試架的原理與用途
2023-01-20
View:17
Author:PCBA      分享文章

在PCBA生產製造的過程中會用到PCB測試架和PCBA測試架,PCB測試架和PCBA測試架各自是用做什麼用的呢?以下是IPCB介紹這兩種測試架的原理以及其用途。


一、PCB測試架和PCBA測試架的工作原理

PCB和PCBA的測試架的原理都是是通過金屬探針連接PCB電路板上的焊盤或測試點,在PCB板加電的情况下,獲取測試電路的電壓值、電流值等典型數值和現象,通過得到的數據來判定產品是否合格。

PCB測試探針的價格小到幾分一支,大到幾百一支,PCB測試探針的價格也受多方面影響,如品牌、類別、規格、市場等。 在選擇購買測試前,應多方面地進行瞭解和對比是必要的,探針的價格大概在每個幾十塊。 探針的價格受多方面影響,如品牌、類別、規格、市場等。


二、PCB測試架的組成

PCB的測試架是定制的,根據設計生產的PCB板尺寸,焊點位置來决定。 主要採用環氧板、金屬探針、導線以及檢測介面組成的。 而PCB測試架有分普通探針,微針測試架,線針測試架


三、PCB測試架的用途

PCB測試架主要用來對PCB板的各個點比特之間的線路通斷進行檢測,確保產品不會出現不必要的短路、斷路和開路。

所有PCB板都需要經過測試才能保證100%的良率,測試管道有兩種,一種是飛針測試,一種就是測試架,飛針測試只適用於模範小批量,大批量就一定要開測試架,因為測試架的效率快。

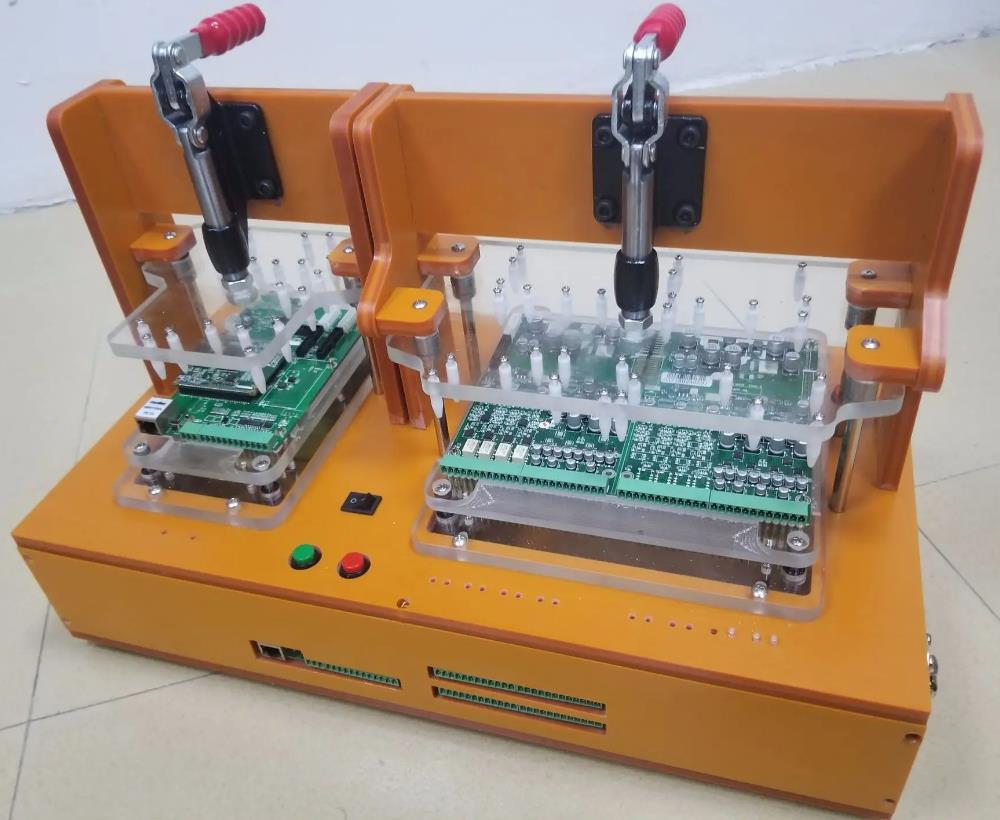

PCBA測試架

PCBA測試架

PCBA測試架是指對PCBA完成品進行測試的一種設備。 在進行PCBA測試架的製作時,一般需要PCBA加工廠提供Gerber檔案以及PCBA樣品,便於測試架的製作。 現階段的PCBA測試架,只在測試架上加裝幾個壓板扣,靠頂針和壓板扣來固定PCBA。 進行PCBA功能測試時靠雙手用力將PCBA壓進壓板扣內來進行測試。 PCBA因受力不均勻或下壓不到位,易出現測試針與PCBA接觸不良,很大程度上影響測試效率和準確度; 若用力過大,將PCBA下壓時,PCBA容易變形或損壞,另還容易損壞測試架的測試針,損耗較大。


一、材料準備根據資料確定方案後,需準備硬體資料(電子元件),相關的附加周邊電路、設備,框架資料(如壓克力板)、膠水、電批、螺絲、線材資料等,以製作方案確定材料。


二、PCBA測試架的結構管道的確定與檢查


三、PCBA測試架接線要求

1、開線口需要開出2mm內,先將電線的開線口加錫及測試針錫線比特加錫。

2、焊好的電線不能有擺動及鬆動現象。

3、測試架內强弱電線分開整理齊並用線紮紮好電線。

4、電流錶和電壓表的接頭必須要選用萬用表表筆安裝,不能安裝香蕉插頭測試電流電壓及其它功能,確保操作員的安全性。

5、高頻產品機型的連線的訊號線必須用遮罩線將外網確保安全接地。

6、測架內有火牛必須將火牛外殼接地。

7、測試架都要安裝保險絲,不能用電線或其它導線代替,將原插頭上的13A保險絲拆除去掉,更換保險絲要注意所測試的機型需要多大的電流,其更換原則由產品工作電流的8-10倍即可。


四、選點質量檢測選點必須遵循全面、有效、節約的原則。


五、PCBA測試架的組成與用途

PCBA測試架是專板專用,根據生產的pcb成品板的尺寸,測試點位置,各種外接儀錶、介面以及附件電路板來組成,常用的材質有亞克力、電木來進行主題框架的製作,配備一些接觸用的頂針和導線連結,就構成了一個簡單的測試架。

PCBA測試架幾乎是PCBA製程中必須準備的一件檢測工具,它的主要作用是對做好的電路板進行測試,通過實際展現出來的訊號、聲音,影像,溫度等來判定整塊PCB板是否焊接成功。

PCBA測試架的質量好壞關係到測試的效率和直通率,由於其長期頻繁操作,對於其質量有很高的要求。
