PCB銅箔厚度的介紹
2020-08-31
View:3828
Author:ipcber      分享文章

PCB製造一般製作PCB的銅箔厚度是多少?

PCB銅箔厚度一般分為1OZ(35um)、2OZ(70um)、3OZ(105um),當然還有更厚的,銅厚要看你做什麼樣的PCB板,像開關電源走大電流的就2OZ、一般訊號的1OZ就夠了。

一般雙面板是1oz

多層板內層一般是1/2oz 1/3oz外層1oz 1/2oz 1/3oz

電源板銅箔厚度要求高

還有很多要求2oz 3oz還有更高的。

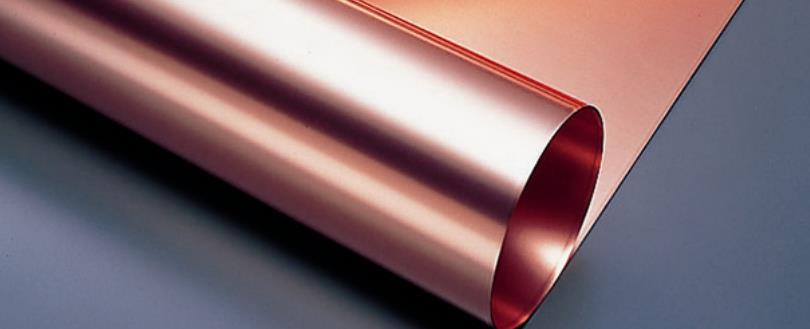

PCB銅箔

PCB銅箔

在PCB製造軟件中怎麼新增銅厚?

在軟件上也能控制PCB的銅厚嗎? 這個我還是第一次聽說,就算有PCB廠家也不會看這個項目的,因為常規都沒有這樣操作的,厚度不是通過軟件新增的,向廠家定制的,厚度有要求向廠家說明,即可。 如果你想控制PCB板的銅厚就好的就是把要求寫清楚,讓廠家根據你的要求來製作來控制銅厚就行了。 你只要和做板的廠家說就好了,不過貌似不是想要多少就多少的,也有上限值的,現時我所知的最大不過100UM。

訊號的電流強度。 當訊號的平均電流較大時,應考慮佈線寬度所能承載的的電流,線寬可參攷以下數據:

PCB設計時銅箔厚度,走線寬度和電流的關係

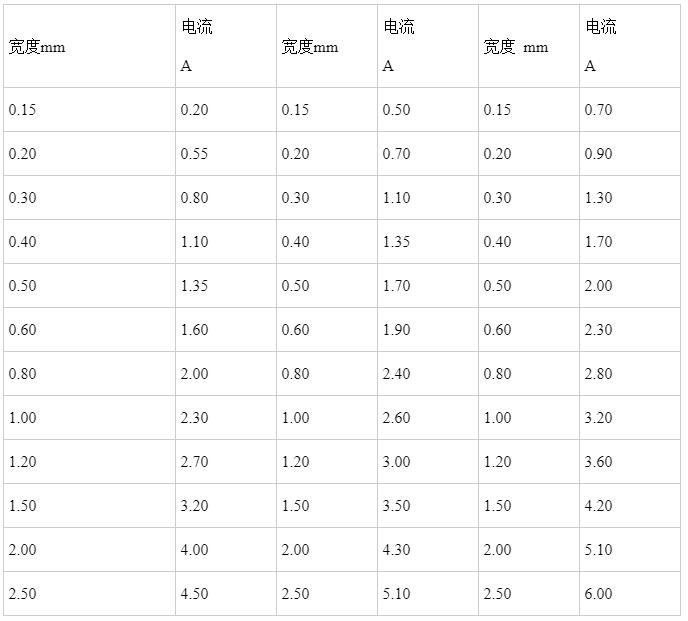

不同厚度,不同寬度的銅箔的載流量見下錶:

銅箔厚度35um銅箔 Δ t=10℃銅箔厚度50um銅箔 Δ t=10℃銅箔厚度70um銅箔 Δ t=10℃

銅箔厚度

銅箔厚度

注:

1.用銅箔作導線通過大電流時,銅箔寬度的載流量應參攷錶中的數值降額50%去選擇考慮。

2.在PCB設計加工中,常用OZ(盎司)作為銅箔厚度的組織,1 OZ銅厚的定義為1平方英尺面積內銅箔的重量為一盎,對應的物理厚度為35um; 2OZ銅厚為70um。

在PCB行業中,1OZ意思是重量1OZ的銅均勻平鋪在1平方英尺(FT2)的面積上所到達的厚度。 它是用單元面積的重量來表示銅箔的平均厚度。 用公式來表示即,1OZ=28.35g/FT2。

詳細來說,它和長度也可以說厚度的換算方法如次:

起首,我們懂得銅的密度常數和相干單元換算公式如次:

銅的密度 ρ= 8.9g/cm3 1釐米(cm)=10毫米(mm); 1毫米(mm)=1000微米(um)

1mil≈25.4um 1FT2≈929.0304 cm2 1mil≈25.4um

按照質量的計算公式m= ρ× V(體積)= ρ× S(面積) × t(厚度),懂得銅箔的重量除以銅的密度和面積即為銅箔厚度!

從前文又知,1OZ=t × 929.0304cm2 × 8.9g/cm3=28.35g/cm2

以是,t=28.35÷929.0304÷8.9cm≈0.0034287 cm=34.287 um≈34.287÷25.4mil≈1.35mil

由此可知,1OZ銅箔厚度約為35um或1.35mil
