特種電路板

特種電路板 - 節氣門感測器陶瓷基板

特種電路板

特種電路板 - 節氣門感測器陶瓷基板

  • 節氣門感測器陶瓷基板
    節氣門感測器陶瓷基板

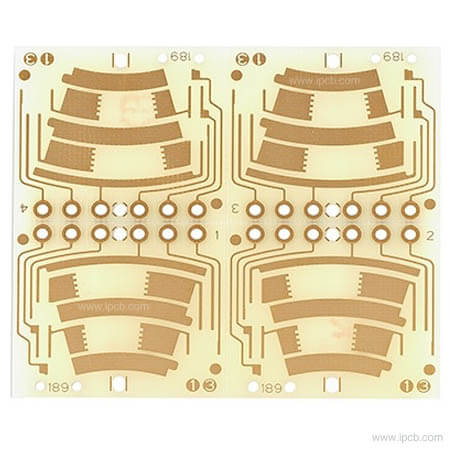

    品名:門鎖感應器陶瓷基板

    基板:陶瓷基板

    層別:2L

    成品板厚:1.6mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:電鍍金

    最小線寬/線距:3/3 mil(75 / 75 μ m)

    產品應用:門鎖感應器

    產品說明 技術資訊

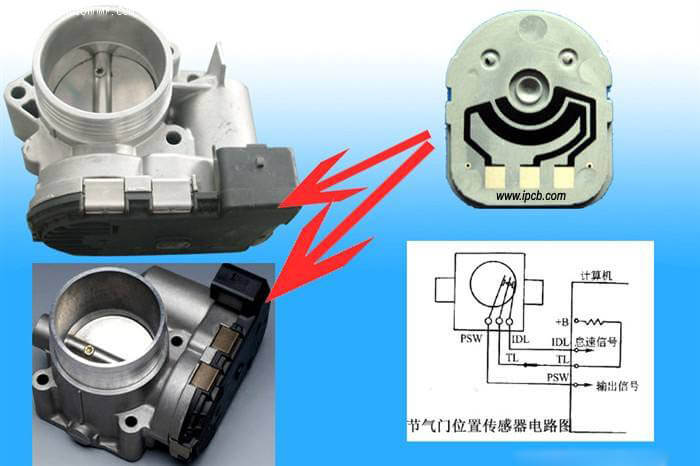

    節氣門傳感器也稱為節氣門開度傳感器或節氣門開關。它的主要功能是檢測發動機是處於怠速狀態還是負載狀態,是處於加速狀態還是減速狀態。它本質上是一個可變電阻器和幾個開關,安裝在節氣門體上。外觀及內部結構如下圖所示。


    電阻器的軸與節氣門相連。它有兩個觸點:全開觸點和空閒觸點。當節氣門處於怠速位置時,怠速觸點閉合,向電腦輸出怠速工況信號;當節氣門處於其他位置時,怠速觸點打開並輸出相對於節氣門不同角度的電壓信號,計算機根據信號電壓值識別發動機負荷。加速條件或加速條件是根據一定時間內信號電壓的變化率來識別的減速條件。計算機可根據這些工況修改噴油量或控制斷油。

    節氣門位置傳感器

    節氣門傳感器

    節氣門位置傳感器的作用

    1.控制噴入車內的燃油量

    發動機在使用過程中會有四種工況。 這四種工況說明發動機工作正常,也是車主在踩油門時有良好起步速度的最大保證。

    2. 檢查發動機的運行情況

    節氣門位置傳感器有兩個觸點,這兩個觸點用來判斷車輛的工作狀態,可以保證正常使用。


    為了更好的散熱,節氣門感測器使用了陶瓷 基板為基材,使用LTCC工藝生產的陶瓷基板具有優良的導熱性(氮化鋁陶瓷為氧化鋁陶瓷的5-10倍),較低的介電常數和介質損耗,可靠的絕緣效能,優良的力學性能,耐高溫,耐化學腐蝕,且與矽的熱膨脹係數相近,作為新一代的陶瓷材料, 越來越受到人們的關注和重視。 愛彼電路生產的氮化鋁陶瓷及氧化鋁陶瓷基板,廣泛應用於通訊器件、高亮度LED、電力電子器件及車用電子等行業。

    品名:門鎖感應器陶瓷基板

    基板:陶瓷基板

    層別:2L

    成品板厚:1.6mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:電鍍金

    最小線寬/線距:3/3 mil(75 / 75 μ m)

    產品應用:門鎖感應器


    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com
