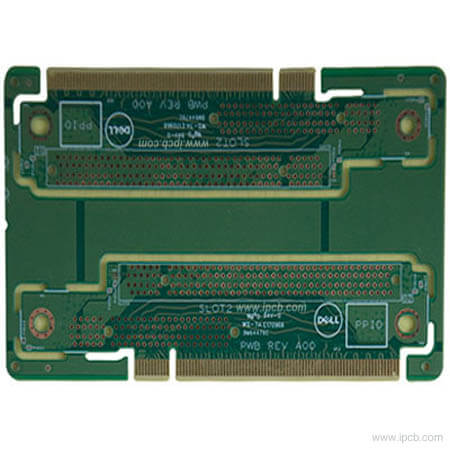

特種電路板 - DELL 電腦連接板

如何將兩塊PCB板連接在一起？

在電腦主板的生產中，需要進行PCI功能測試，所以必須在主板的PCI插槽中插入一塊PCI卡。 在長時間插拔的過程中，經常插入的PCI設備卡會被磨損。 這時，PCI PCB 適配卡就發揮了作用。

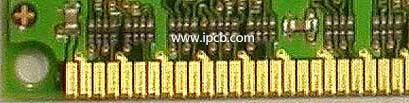

金手指pcb

在電腦內存條、顯卡中，我們可以看到一排金色的導電觸點，它們被稱為“金手指”。 PCB設計和生產行業的金手指（或邊緣連接器）使用連接器連接器作為外部連接網絡的出口。

目前在電子產品設計領域，一塊印刷電路板作為整個設備的組成部分還不能構成一個電子產品。肯定有外部連接問題，比如多個PCB板。 PCB之間常見的電氣連接結構主要有以下幾種：

1、第一塊PCB板和第二塊PCB板採用直接鍍錫方式連接。這種連接結構的缺點是：第二PCB通過其側端面的端焊盤焊接在第一PCB對應的焊盤上，端焊盤和第二PCB需要通過佈線與第一PCB電連接。端焊盤與第一PCB板的連接；第一PCB板的對應焊盤與第一PCB板之間進行佈線連接。這樣，雖然不需要在第一塊PCB板上開焊盤孔，也不需要通過連接器連接。但是，現有爐焊工藝上有50%左右的空焊錫，而且每塊PCB板爐後變形不一，不良率大，影響整機性能，增加人員維護時間。

2、連接器與每塊PCB板上的插座相匹配。這種“積木式”連接結構的缺點是連接器上的插頭部分需要根據插座的尺寸、連接點的數量、接觸距離和定位孔的位置進行精確設計，以便可與專用的PCB板插座連接，通用性不高，而且連接器與插座的連接部位常因老化氧化造成接觸不良，直接影響電氣連接性能。

因此，選擇可靠性、工藝性和經濟性最佳匹配的連接結構是PCB設計的一項重要內容。
