低成本77G車用雷達電路板可以選擇RO4830
2023-11-02
View:207
Author:電路板      分享文章

隨著77G車用雷達應用逐漸走向成熟,車用市場競爭更加激烈,在科技上逐步成熟後,更多的廠家關注77G車用雷達成本,希望能夠在成本上更加有優勢。 ROGERS專門針對77G車用雷達低成本應用推出了熱固性層壓板RO4830,非常適合對電路資料極為關注的毫米波應用,在有效降低成本的前提下,RO4830還具有優秀的高頻效能。


相比於採用PTFE資料的RO3003,RO4830使用的最優化的低成本樹脂資料,使用尺寸更小且更均勻的填料和扁平分佈的電子級玻璃纖維布,使得RO4830具備優秀的高頻效能表現。 和RO4835同樣,採用先進的抗氧化設計,是RO4830具有更强的抗氧化性,特別適合77G車用雷達長期工作在戶外環境。 其主要性能如下

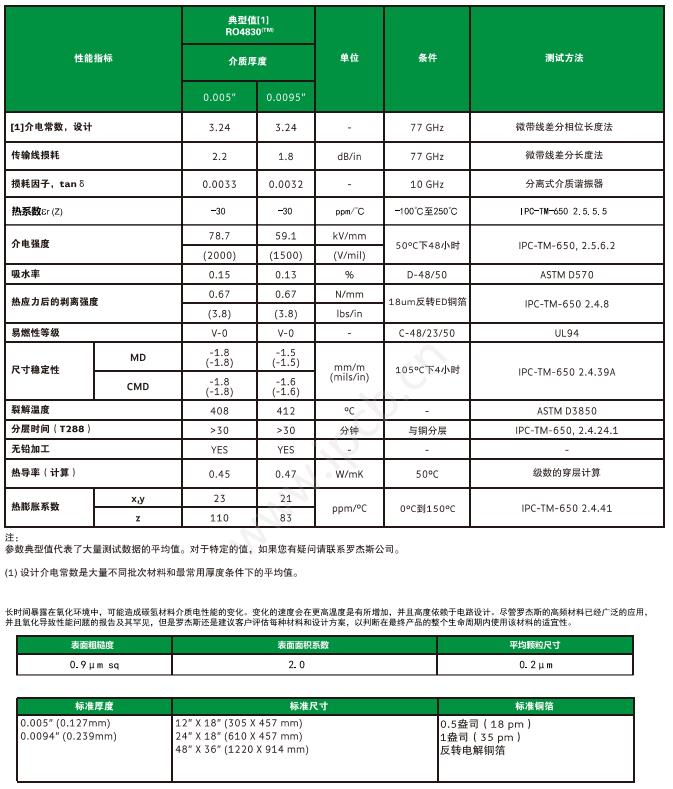

RO4830典型參數

RO4830典型參數

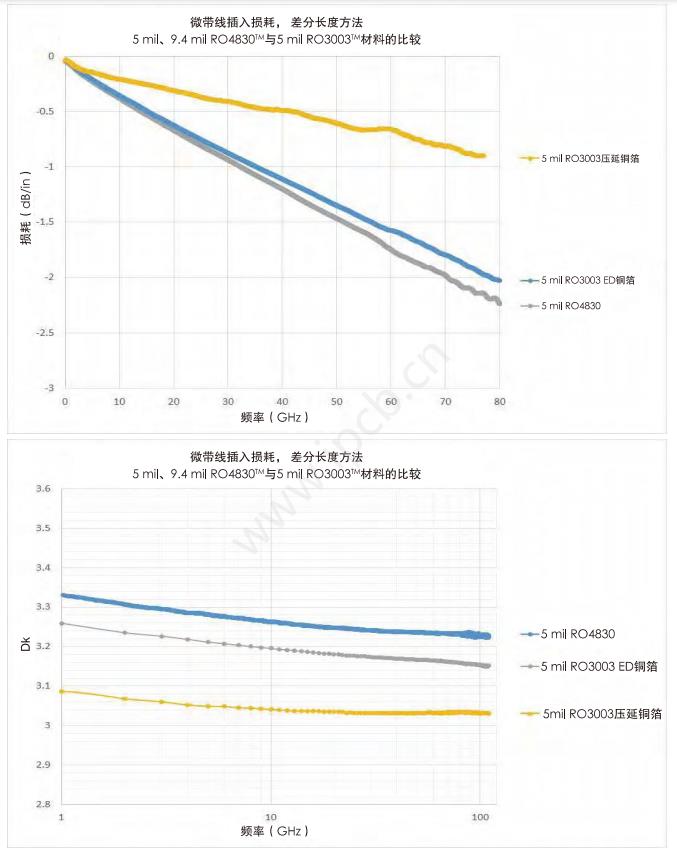

在77G車用雷達上應用,更多工程師關心的RO4830高頻電路板材質在77GHz頻率下的效能表現,特別是損耗與介電常數的效能表現,如下圖所示。 相比於使用普通電解銅箔的RO3003(大多數使用的都是電解ED銅箔)高頻電路板材質,RO4830的損耗略有劣勢,介電常數比之略微偏高。 在產品傳輸與天線設計時,在保證效能滿足的前提下,能够有效降低成本雷達模塊成本。

RO4830損耗與介電常數圖

RO4830損耗與介電常數圖

77G車用雷達需要遠距離探測的主要是前置防碰撞預警雷達FCW和盲點檢測雷達BSD,而BSD並不要求探測距離如FCW的150m這麼遠的距離,在微波效能方面的要求略低。 所以,在高頻電路板材質選型時,可使用壓延銅箔的RO3003作為FCW的優選,可以探測更遠的距離,同時選擇RO4830作為BSD的優選高頻電路板材質,有效降低成本,高低搭配。
