高頻微波技術 - Rogers PCB與FR4 PCB的區別

那麼為什麼需要Rogers PCB呢？

Rogers PCB由Rogers公司製造的高頻電路板，主要用於高頻和高速設計。 其優异的介電常數和耐高溫能力使其成為射頻產品和微波設備的最佳質量的RF PCB。 根據所需的板電阻和高介電常數，它們有多種類型。 Roger PCB在熱管理方面很好，囙此可以保持產品的一致性。 此外，它們的排氣量低，這是航太和航空工業所必需的一個重要特性。

是什麼使FR4 PCB成為常用類型？

FR4 PCB（玻璃纖維電路板）被廣泛使用，低成本PCB在大多數環境條件下被歸類為最佳效能。 根據NEMA標準，FR4表示複合材料的阻燃特性。 它們由環氧樹脂加固的玻璃纖維編織布製成。 FR4材料是可用於電路板製造的最具成本效益的類型。 它們重量輕、防潮，並且具有高介電强度。 FR4 PCB是組件安裝中通孔科技的合適選擇。 囙此，它們被廣泛用於大多數製造技術中，並提供高產量。

雖然在設計PCB時需要考慮多個方面，但我們在這裡的重點是確定正確的PCB材料，即PCB基板。 基板是雙銅箔，用於容納設計的組件和線路。 為特定應用選擇合適的基板材料是PCB設計的關鍵方面。

要决定哪種基底最適合任何給定的應用，我們需要瞭解市場上所有可用材料的顯著特徵。 提供的材料包括FR1，FR4至FR6、CEM1至CEM5、絕緣金屬基板、聚四氟乙烯（PTFE）、聚醯亞胺（Polyimide）、Roger PCB等。 其中，FR4被許多PCB製造商視為最常用的基板。

Rogers PCB和FR4 PCB之間有什麼區別？

成本是我們要考慮的首要區別。 任何PCB製造商的最終目標都是生產出具有最佳效能的經濟高效的電路板。 FR4 PCB是市場上最實惠的PCB。 如果您的設計是針對具有低頻和標稱溫度設定的最佳條件，則這是有效的。 如果您的PCB應用領域需要高速或極端溫度環境，那麼您可能不得不忽略成本，轉而購買昂貴的Rogers PCB。

阻抗穩定性是FR4 PCB vs Rogers PCB的下一個區別。 基板的介電常數是决定電路板阻抗及其穩定性的一個重要因素。 介電常數越高，阻抗穩定性越高。 雖然FR4是可用的最便宜的子狀態，但其最大介電常數4.5。 而Roger PCB具有更高和更寬的雙電值範圍，如6.5至11。 這一特性使Rogers PCB成為高熱應用中的最佳選擇，在高熱應用中，穩定的阻抗至關重要。

熱管理是我們之前討論過的差异的延續。 在高速應用中，PCB電路板中會產生大量熱量，必須使用良好的熱管理系統認真處理。 在這種情況下，Rogers PCB中基於恒溫器的層壓板是最佳選擇。 FR4 PCB無法處理高溫，囙此在此類應用中會出現故障。

耗散因數表示PCB中的訊號損耗，Rogers PCB中的訊號損耗比FR4 PCB低得多。 FR4 PCB的損耗因數為0.02%，而Rogers PCB的損耗因數為0.004%。 囙此，Rogers PCB與FR4 PCB相比，以最小的電信號損失提供了可靠的結果。

吸濕性與基材的電力和熱特性直接相關。 這反過來會影響電路板的效能。 Rogers PCB的吸濕性最低，囙此在各種環境條件下都能提供最佳的效率。

應用和效能基於整體效能，FR4 PCB被認為是優秀的基板，而Rogers PCB則表現出色。 囙此，FR4 PCB最適合在中低頻應用的最佳環境中使用。 它們堅固耐用，在電力穩定性方面提供了極好的平衡，並且在PCB電路板的幾乎所有現有工藝中都易於製造。 而Roger PCB則用於空間應用等利基領域的高性能。 溫度恒定性和低放氣特性使其成為空間和空氣動力學等關鍵應用的最佳選擇。

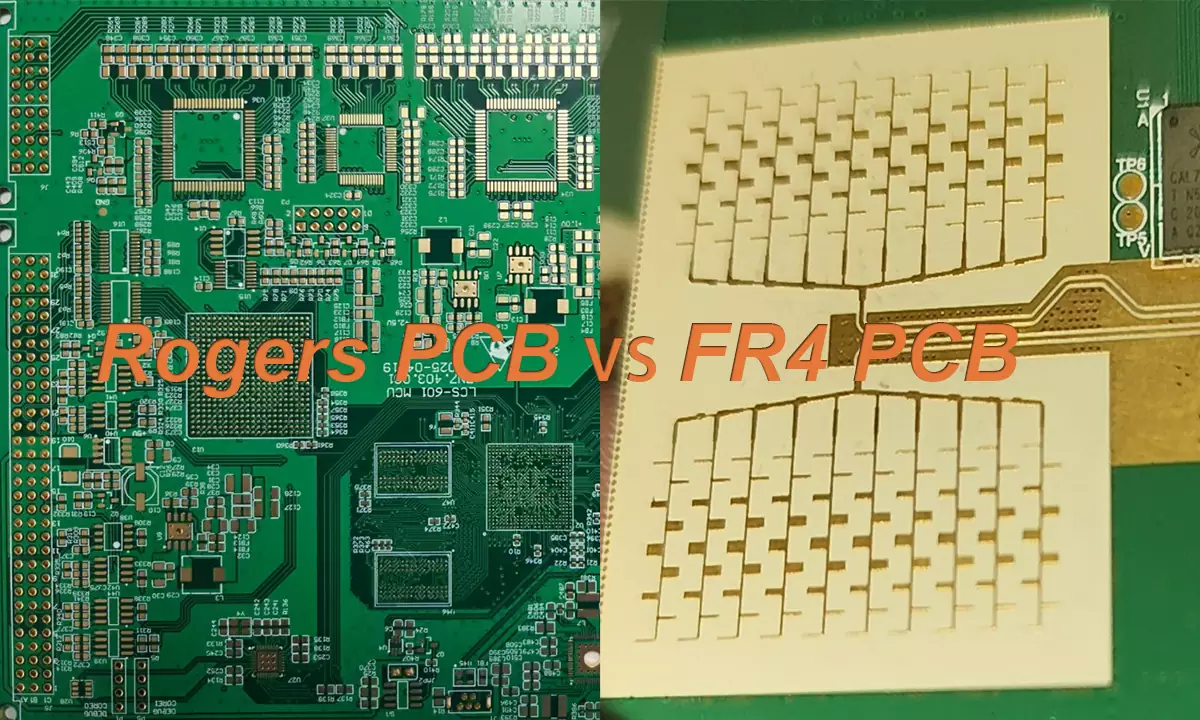

Rogers PCB vs FR4 PCB

電子行業中的各種應用對各種類型的PCB電路板需求提出了要求。 根據用途和效能，有必要正確選擇PCB材料，為客戶提供最佳產品。 那麼，是FR4 PCB還是Rogers PCB？

最終應用是最佳選擇標準。
