高頻微波技術 - 射頻干擾的類型和影響

射頻干擾的關鍵要點

1、射頻干擾可以描述為系統中不需要的射頻能量的影響，表現為效能下降、資料丟失、設備損壞等。

2、射頻干擾是影響電子系統的窄帶干擾，可以認為是電磁干擾的一個子系統。

3、由於RF干擾，類比電路通常面臨互調和解調效應。

調幅（AM）接收機的輻射敏感性干擾無線電接收，一直是無線電通信中的一個問題。 AM接收機比調頻（FM）接收機更容易受到射頻干擾（RFI）的影響。 通常，無線電接收機中的RF干擾是由在相同頻率或相同頻帶上傳播訊號的發射機引起的。 無線電話、振盪放大器和嬰兒監視器都是對AM接收機產生無線電干擾的來源。 附近發射機對AM無線電接收機的超載也會在無線電廣播中產生RF干擾問題。 處理電磁訊號的其他系統也容易受到RF干擾。

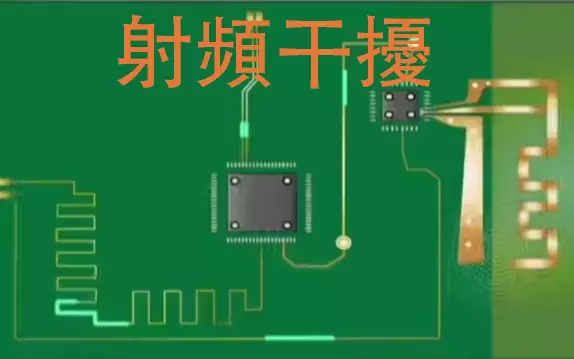

射頻干擾

什麼是射頻干擾？

從3kHz到300GHz的頻率範圍稱為無線電頻譜。 它是一種有限的資源，許多電子和無線系統將此頻譜用於各種應用和服務。 隨著使用無線電頻譜的系統的增多，使用該頻譜的電子設備的穩定性和效能正在惡化。

不期望的電磁能量對電子系統的影響稱為干擾。 干擾通常分為電磁干擾（EMI）和射頻干擾（RFI）。 射頻干擾可以描述為系統中不需要的射頻能量的影響，表現為效能下降、資料丟失、設備損壞等。

射頻干擾是影響電子系統的窄帶干擾，可以認為是電磁干擾的一個子系統。 在受射頻干擾影響的電子系統中，射頻源和接收器在物理上是分開的，但產生干擾的不需要的電磁訊號會影響設備的正常工作。 電磁雜訊在源和接收器之間感應耦合，稱為輻射輻射。

通常，產生射頻干擾的電磁耦合機制是感應。 電子電路的任何一個部件都可以用作發射或吸收RFI的天線。 用作天線的部件的長度應至少等於訊號波長的1/20。 關於分量長度-波長關係，高頻訊號系統比低頻訊號系統更容易輻射RFI。 電纜、高部件和外殼中的孔是發射RF雜訊的RFI天線的示例。

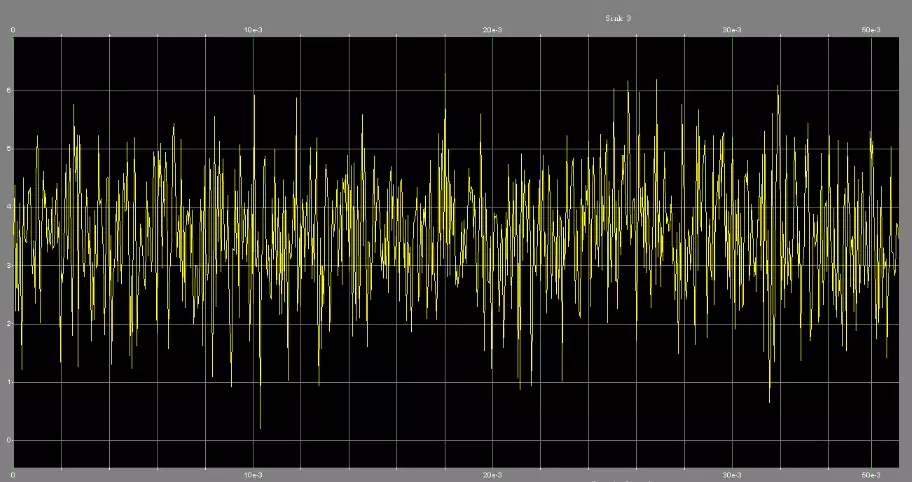

射頻雜訊類型，RF雜訊可以是：

1、偶然的RF雜訊-這些是設備輻射或洩漏的RF能量，經常產生RF能量以在設備內使用。 一個例子是平板電腦中的時鐘（計時器）向外發射的RF能量。

2、經常的RF雜訊-經常的RF譟音是由為其設計的設備產生和發射的。 一個例子是未經許可的無線嬰兒監視器。

3、正常RF雜訊-正常RF雜訊是大氣（靜態）雜訊或宇宙雜訊。 一個例子是天體產生的閃電和譟音。

4、人造RF雜訊-人造RF雜訊是由電力電子系統、 LED、 電腦時鐘等人造系統產生的。 這種RF輻射是經常的或偶然的。

5、人為RF雜訊-由諧波、帶外輻射和來自許可和未許可設備的雜散訊號等人為輻射源構成聚合人為RF譟音。

6、內部RF雜訊-RF接收器產生內部雜訊，這種RF干擾稱為內部RF雜訊。 一個例子是熱雜訊。

RF射頻干擾的影響

1、干擾無線電接收-射頻干擾妨礙無線電廣播。 行动电话、可擕式電子設備、家用電器等產生的射頻干擾能够干擾用於通信和導航目的的無線電接收器。

2、電子系統故障-射頻干擾會干擾電子系統的正常運行。

3、互調和解調-由於RF干擾，類比電路通常面臨互調和調製效應。 在多頻射頻干擾的情况下，電路中的非線性會產生基波分量的和頻和差頻，諧波（稱為互調產物）可能會落在電路的通帶內。 所產生的RF雜訊可以由電路中的有源部件解調，以在電路的通帶內產生訊號。

4、數據損壞-在數位電路中，RF雜訊會導致定時抖動，進而導致數據損壞。

5、設備損壞-敏感設備附近的高强度RF雜訊會產生足够的能量，從而對系統組件乃至整個系統造成永久性損壞。

射頻干擾

射頻干擾會干擾敏感設備的功能，尤其是無線電發射機、雷達、通信和導航系統。 愛彼電路工程師可以幫助您規劃適合感興趣的電路或設備的射頻干擾緩解。 如果您想瞭解更多關於射頻干擾供解決方案的資訊，請與我們的電子製造專家團隊聯系。
