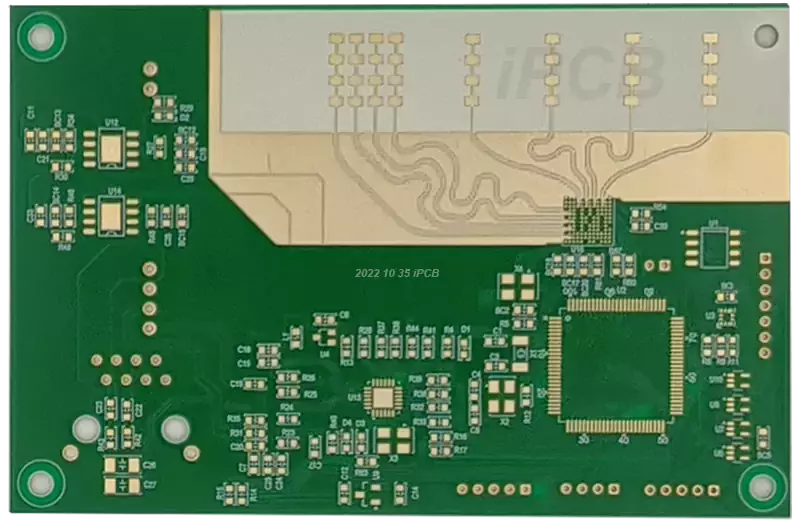

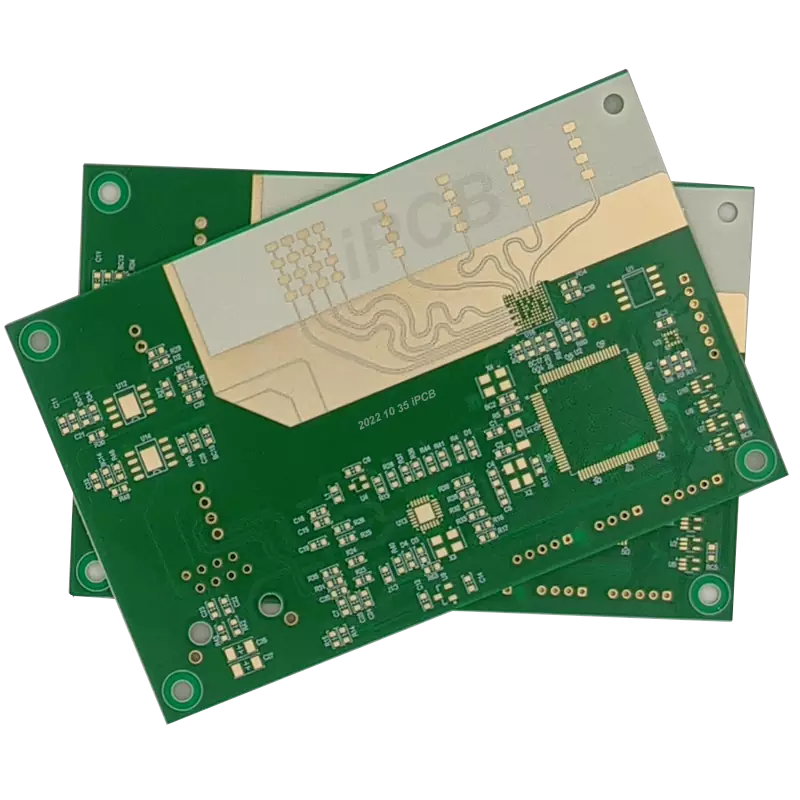

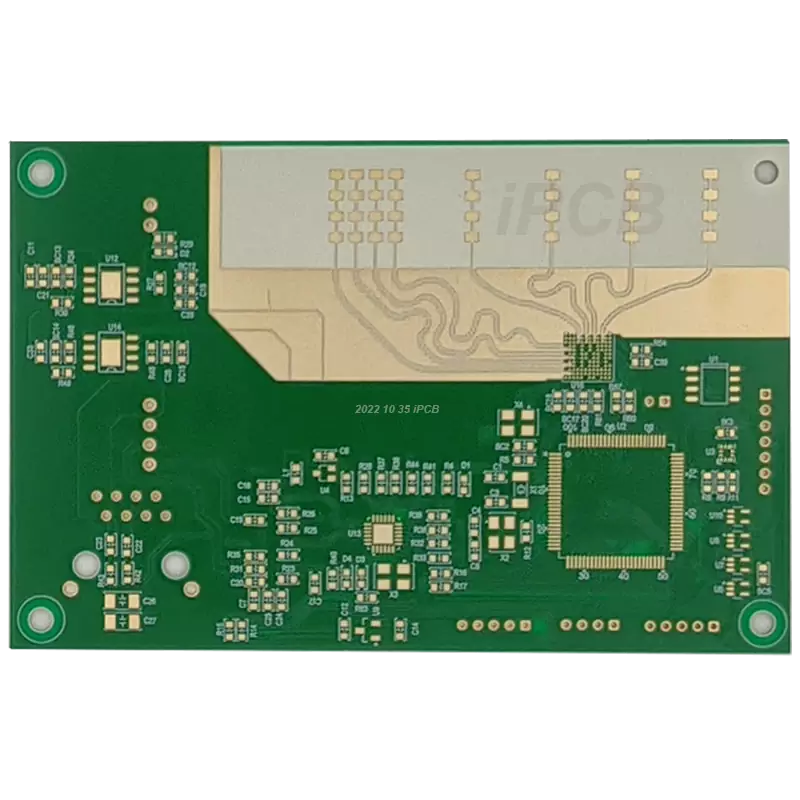

    毫米波雷達PCB

    產品:毫米波雷達PCB

    材質:RO3003G2+370hr

    層數:6層

    RO3003G2介電常數:3.0

    RO3003G2 介質厚度:5mil (0.127mm)

    RO3003G2底座銅厚:0.5oz

    外層銅厚:1oz

    成品PCB厚度:1.2mm

    阻焊顏色:綠色、紅色、藍色

    表面處理:沈銀、沉金或OSP

    應用:自動駕駛汽車毫米波雷達


    產品說明 技術資訊

    在汽車自動駕駛領域,一直有兩條路線:光達和毫米波雷達。進入2024年,毫米波雷達正在快速應用該技術,實現自身的智慧化升級。目前,道路上幾乎所有具有自動駕駛功能的車輛都配備了光達或毫米波雷達。毫米波雷達仍然需要其他感測器來彌補其限制。


    汽車雷達的設計範圍超出了傳統的2-18GHz軍用雷達系統,通常工作在24GHz和76-81GHz頻段。這些頻段又進一步分為以下其他頻段。


    24GHz頻段包括兩個頻段

    24.05-24.25GHz(UNB):此頻段包括24.05-24.25GHz的工業、科學和醫療(ISM)頻段,也稱為超窄帶UNB。此頻段已廣泛應用於傳統汽車毫米波雷達。支援盲點偵測、近距離預警、接近障礙物預警、變換車道預警系統等短距離功能。


    21.65-26.65GHz(UWB):UWB總頻寬為5GHz,主要用於傳統雷達。由於其解析度比 UNB 更好,UWB 通常用於類似於 UNB 的短距離應用。


    目前,24GHz UWB頻段已逐步淘汰,為更廣泛的77GHz頻段用於汽車應用鋪平了道路。


    77GHz雷達頻段包含5GHz總頻寬的一部分,範圍為76-81GHz。遠程雷達(LRR)在76-77GHz範圍內佔據600MHz的總頻寬。中程雷達(MRR)在77-81GHz的600MHz頻寬內運行,而掃頻短程雷達(SRR)可以存取77-81GHz的總4GHz頻寬。


    工作頻率為 77GHz 的汽車雷達可為遠端物體偵測提供更高解析度,並且即使在近距離也有足夠的頻寬來支援高解析度。例如,76-77GHz 1GHz 頻寬的短距離雷達可以提供 0.5m 左右的分辨率,而 77-81GHz 4GHz 頻寬的另一短距離雷達可以提供 0.1m 左右的分辨率。下表比較了各個頻段的頻寬範圍、解析度和互通性。


    汽車毫米波雷達變頻到整個76-81GHz頻段將產生國際統一的頻段,可支援LRR和SRR應用。此外,專用車輛毫米波雷達頻段的可用性將減少與其他雷達系統幹擾的可能性。這種分配使全球雷達供應商和原始設備製造商能夠利用頻段協調帶來的規模經濟。預計這將進一步降低成本,促進雷達在汽車上的廣泛應用。




    毫米波雷達PCB


    RO3003G2高頻PCB材料可用於毫米波雷達PCB


    Rogers RO3003G2 高頻陶瓷填充 PTFE 層壓板是 Rogers 業界領先的 RO3003 PCB 的延伸。根據產業回饋,RO3003G2 PCB板專為滿足毫米波汽車雷達電路板雷達PCB應用的下一代要求而設計。


    RO3003G2 PCB 板結合了優化的樹脂和填料含量,可提供更低的插入損耗,非常適合用於自適應巡航控制、前方碰撞警告以及主動煞車或變換車道輔助等 ADAS 系統。



    產品:毫米波雷達PCB

    材質:RO3003G2+370hr

    層數:6層

    RO3003G2介電常數:3.0

    RO3003G2 介質厚度:5mil (0.127mm)

    RO3003G2底座銅厚:0.5oz

    外層銅厚:1oz

    成品PCB厚度:1.2mm

    阻焊顏色:綠色、紅色、藍色

    表面處理:沈銀、沉金或OSP

    應用:自動駕駛汽車毫米波雷達
