RO3003G2是羅傑斯專門針對新一代毫米波汽車雷達應用需求而推出的新一代高頻PCB材料。 RO3003G2是RO3003的增強版。
RO3003G2陶瓷填充聚四氟乙烯電路板材料是羅傑斯RO3003的延伸。 RO3003G2電路板材料是根據產業回饋專門針對毫米波汽車雷達應用而設計的。
RO3003G2優化的樹脂和填料含量,以及極薄型ED銅的引入,已轉化為3.00@10 GHz(箝位帶線法)和3.07@77 Dk in GHz(微帶微分相長法)。對於 Rogers RO3003G2 5mil,這些高頻 PCB 材料也表現出 1.3dB/inch 的極低插入損耗(透過微帶差分相量方法測量)。
RO3003G2高頻PCB可用於採用標準PTFE電路板加工技術生產印刷電路板。
羅傑斯RO3003G2的特點
1.採用全新的極低粗糙度電解銅箔材料(VLP ED),降低插入損耗。
2.結合極低粗糙度電解銅箔材料及均勻結構,減少PCB加工製程帶來的介電常數變化。
3.採用較小的顆粒的先進特種填料,設計更高密度/更小直徑微孔的電路。
Rogers RO3003G2 提供標準尺寸:分別為 24 x 18 英吋(610 x 457 毫米)和 24 x 21 英吋(610 x 533.75 毫米),包含 0.5 盎司。 (18 µ m) 或 1.0 盎司(35μm)電解銅箔和壓延銅箔。有兩種介質厚度可供選擇:0.005 英吋和 0.010 英吋。
羅傑斯RO3003G2應用領域:自適應巡航控制、前方碰撞警告、主動煞車輔助、變換車道輔助、交通擁堵導航、自動停車盲點偵測。

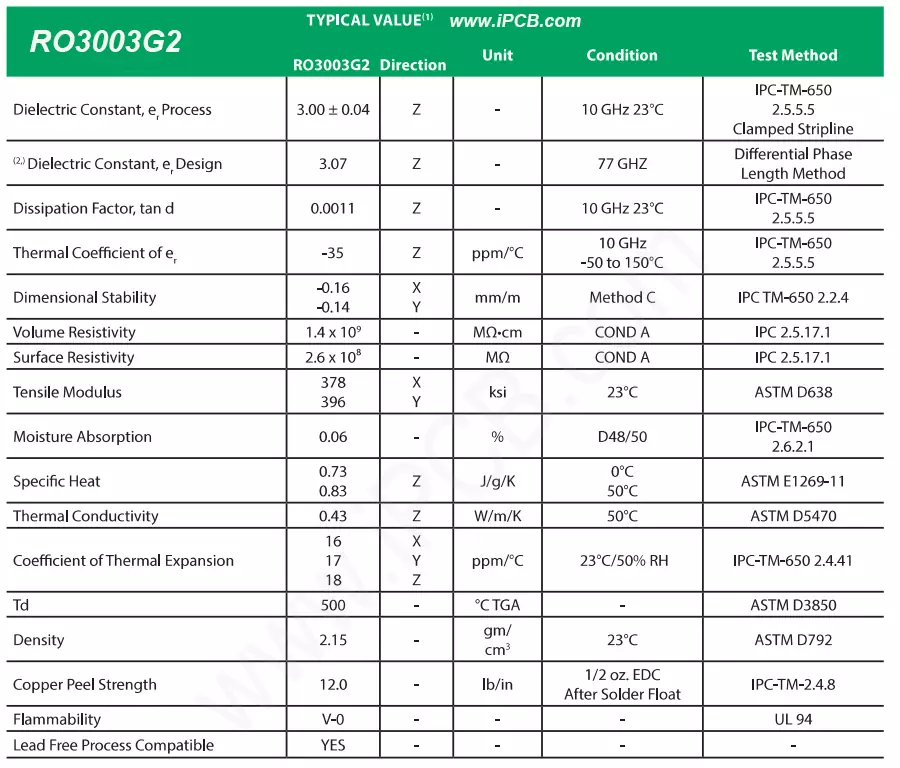

羅傑斯 RO3003G2 資料表
RO3003G2 與 RO3003 有什麼不同?
毫米波雷達技術正逐漸擴展到民用領域,例如用於汽車駕駛輔助系統的雷達感測器。其中77G毫米波雷達是汽車前進的主流方向,主要用於前方防撞和自動巡航控制。 77G毫米波雷達的頻率已達到E頻段,對射頻電路板的損耗因數和介電常數穩定性有著極為嚴格的要求。羅傑斯基於RO3000系列PTFE材料開發了RO3003G2高頻層壓板,適用於77G汽車毫米波雷達的設計。
RO3003G2採用最佳的聚四氟乙烯樹脂、陶瓷填料和極低粗糙度的電解銅箔。以5ml RO3003G2材料為例,在77GHz頻率測試的介電常數為3.07,損耗為1.3dB/英吋。與傳統的RO3003材料相比,RO3003G2是增強版本,具有比RO3003更好的介電常數穩定性和損耗因數。
例如,在相同條件下,厚度為5min的RO3003G2在77GHz頻率的測試損耗為1.3dB/英寸,而RO3003的損耗為2dB/英寸。 RO3003G2採用全新的電解銅箔材料,粗糙度極低,降低了高頻下的導體損耗,可以提高77G汽車雷達感測器的射頻性能,如發射功率和接收靈敏度。
RO3003G2具有較低的插入損耗、更穩定的介電常數變化以及接近銅的全向熱膨脹係數。與上一代RO3003 PCB相比,可為77G汽車雷達感測器設計工程師提供更具性能優勢的毫米波雷達PCB。
RO3003G2採用最佳的聚四氟乙烯樹脂、陶瓷填料和極低粗糙度電解銅箔。 RO3003G2在RO3003的基礎上進一步優化了效能,可以視為第二代RO3003 PCB。 RO3003G2中使用的hvlp銅箔也比ED銅更光滑。厚度為5min的RO3003 ED、RO3003G2和RO3003 RA在77GHz下的插入損耗分別為2.0dB/英吋、1.3dB/英吋和0.9dB/英吋。
iPCB可加速生產射頻電路板、混合高頻PCB、特殊電路板、微波射頻PCB、微波天線PCB等產品。我們的庫存材料包括Rogers RO3533、RO4350、RO4003、RO3003、RO3003G2、RO3006、RT5880等型號。
產品:RO3003G2 PCB
材質:RO3003G2+高TG FR-4
層數:8層
RO3003G2 直徑:3.0
RO3003G2 介質厚度:5mil (0.127mm)
RO3003G2底座銅厚:0.5oz
外層銅厚:1oz
成品PCB厚度:1.2mm
阻焊顏色:紅色
表面處理:銀或金
應用:毫米波雷達
