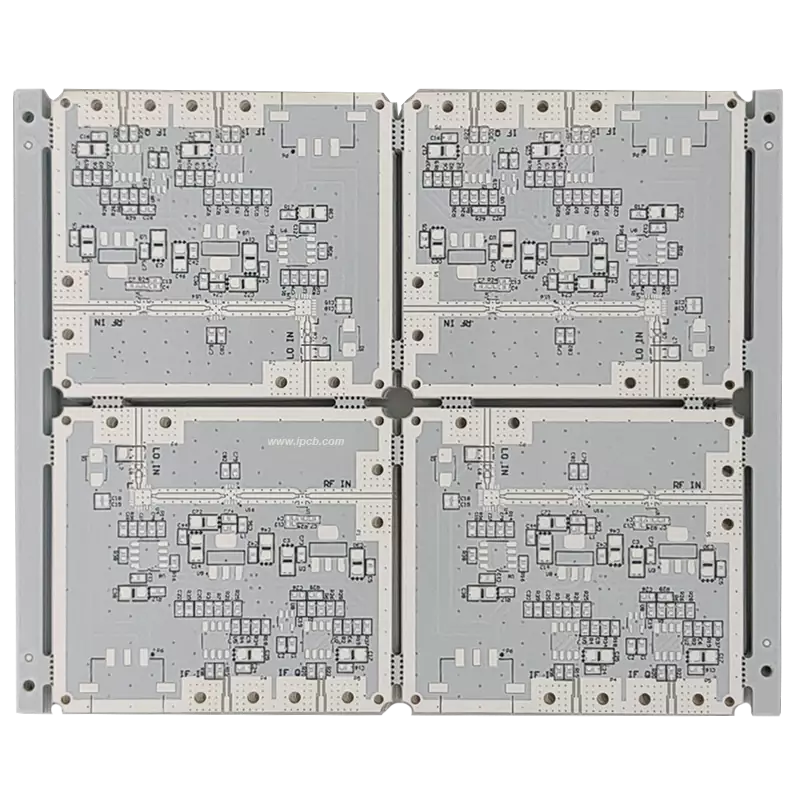

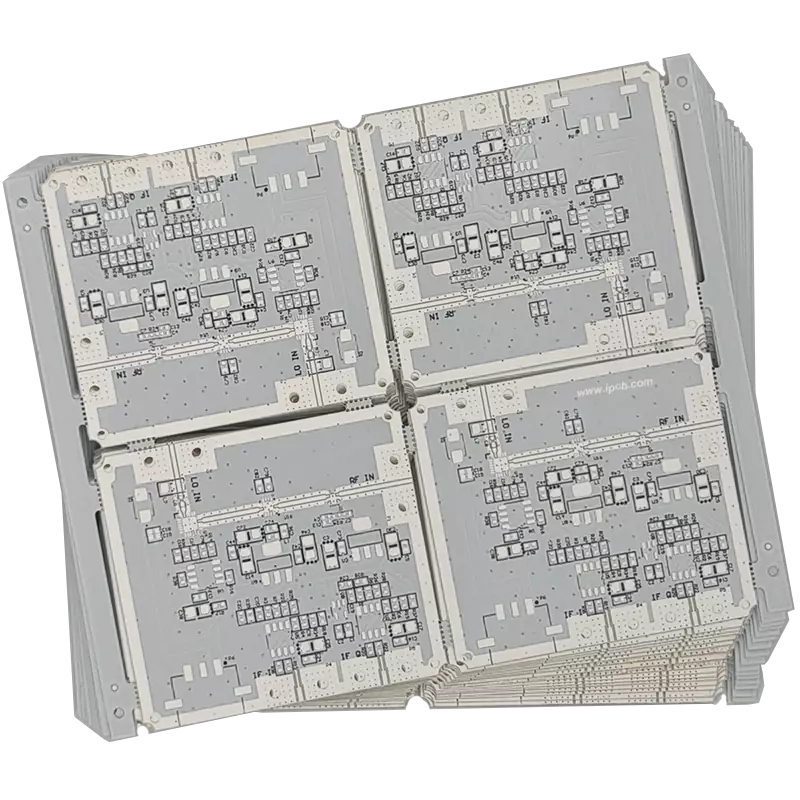

高頻電路板 - RO4350B PCB

羅傑斯 RO4350B 型號

RO4350B 24X18 1E 0080+-001/DI，RO4350B 48X36 1E 0320+-002/DI，RO4350B 12X18 1E 0320+-002/DI，RO43501120831B DIE 1 8 5TC/5TC 0087+-001 / DI、RO4350B 24X18 5E 0080+-001/DI、RO4350B 48X36 5E 0320+-002/DI、RO4350B 48X36 1E 0200+-0015/DI、ROX 35 0B 24X18 5E 0320 +- 002 0B 48X36 1E/1E 0080+-001/DI、RORO4350B 碳氫化合物RO4350B 24X18 5E/5E 0160+-0015/DI、RO4350B 24X18 160+-0015/DI、RO4350B 24X18 1030501303/DIE E/5E 0200+ -0015/ DI、RO4350B 24X18 5TC/5TC 0127+-001/DI、RO4000、RO4350B 24X18 1E/1E 0600+-004/DI、RO4350B 24X18503050136030213050B 24X18503/ E/1E 0 600 +-004/ DI、RO4350B 48X36 5E/5E

RO4350B PCB的應用

機車、軌道運輸、電力、再生能源、車身與底盤、照明、設備與逆變器、國防工業設備、車載、車載通訊、車載娛樂、車聯網、工業自動化、工業伺服、室內照明、智慧家居、工業設備控制、手機相關、電動車電源系統、通訊設備、物聯網、倉儲、安防系統

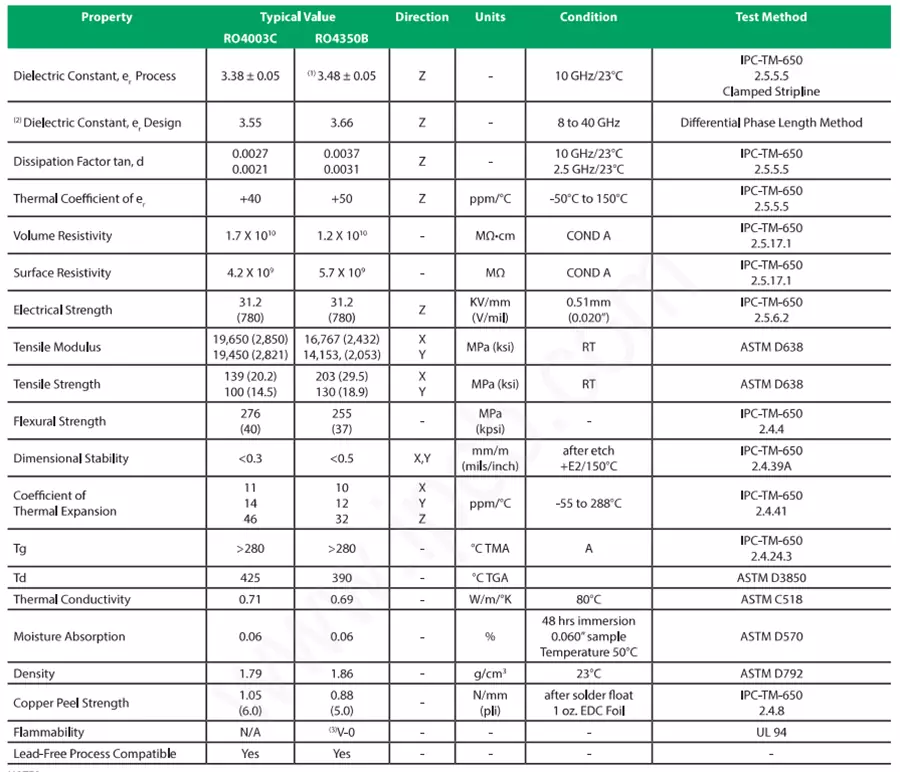

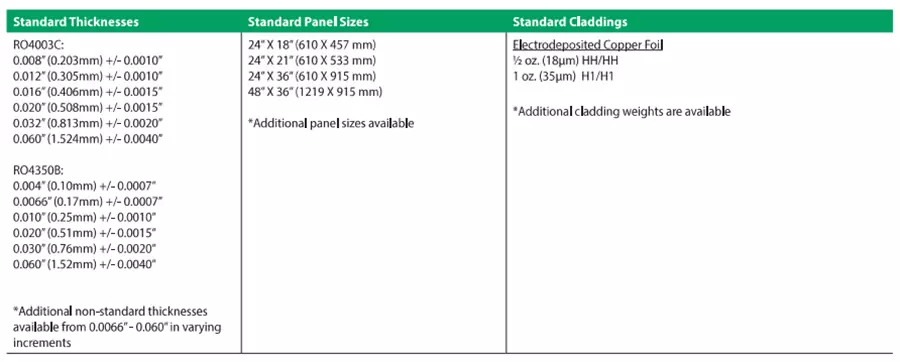

羅傑斯 RO4000 系列資料表

Rogers RO4350B DK與銅箔粗糙度和基板厚度之間的關係並不是固定的，與電路板所用銅箔的粗糙度密切相關。例如，銅箔表面越粗糙，覆銅板的有效DK值就越大，也代表實際設計的DK值就越大。

Rogers RO4350B是碳氫化合物和陶瓷填料層壓板和半固化片材的低損耗材料，具有優異的高頻性能（一般適用30GHz以下）。由於採用標準環氧樹脂/玻璃（FR-4）加工技術，RO4350B PCB也具有較低的電路加工成本。可以說RO4350B實現了成本和高頻性能的最佳化，是最具性價比的低損耗高頻板。

原因是電流或電磁波在導體表面傳播過程中，若導體表面粗糙，電磁波所走的路徑就會變長，相當於DK增加。

選擇相同的粗銅箔，RO4350B基板厚度分別為6.6mil和30mil

經過測試，較薄的660萬板在8-40GHz的平均設計DK值為3.96

8-40GHz 時較厚的 30m 萬片的平均設計 DK 值為 3.68

若選擇厚度為60mil以上的基板，RO4350B PCB的設計DK值為3.66。高頻板的設計DK不是固定的，與銅箔的粗糙度和基板的厚度有關。一般來說，實際電路選用的銅箔越粗糙、基板越薄，高頻板的設計DK就越大。
