  • 羅傑斯 RO4350B 高頻電路板
  • 羅傑斯 RO4350B 高頻電路板

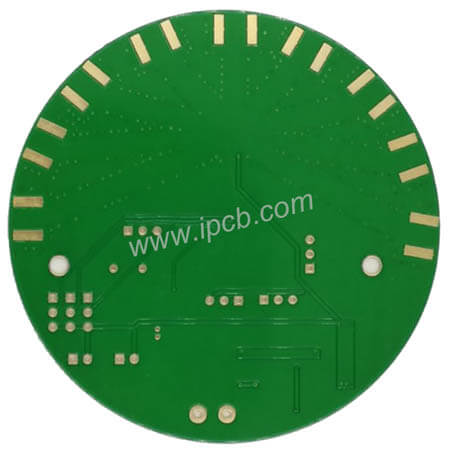

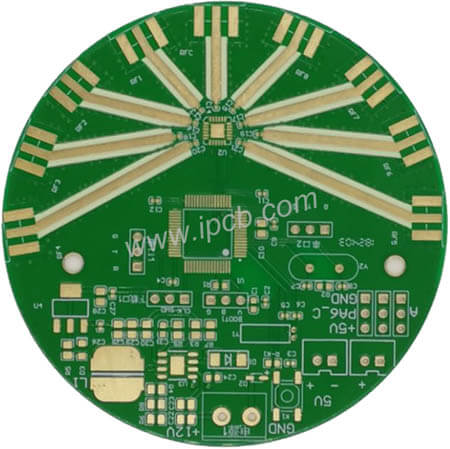

    羅傑斯 RO4350B 高頻電路板

    品名 : 羅傑斯 RO4350B 高頻電路板

    基板 : 羅傑斯 RO4350B

    層別 : 2L

    基板厚度 : 0.762mm

    成品厚度 : 0.9mm

    鍍銅厚度: 1oz (35μm)

    介電常數 : 3.48

    導熱係數 : 0.69w/m.k

    表面處理: 化學金

    最小線寬/ 線距: 4mil/4mil


    Product details Technical specification

    RogersRO4350B 是一種碳氫化合物/陶瓷層壓板,介電常數為 3.48。

    優點:


    1.低DF
    2. 低DK隨溫度波動
    3、Z軸熱膨脹係數低
    4、內膨脹係數低
    5. DK容忍度低
    6. 不同頻率下穩定的電氣特性
    7. FR4易於批量生產和多層混合,性價比高



    PCB 應用:蜂窩基站天線和功率放大器、微波點對點連接 (P2P)、汽車雷達和傳感器、射頻識別 (RFID) 標籤

    用於直播衛星的 LNB

    介電常數:Er=3.48

    *0.004”(0.101mm),0.066”(0.168mm),0.010”(0.254mm),0.0133”(0.338mm),0.0166”(0.422mm),0.020”(0.508mm),0.73mm”,0.73” 0.060”(1.524mm)


    12”× 18”(305×457mm) 24”× 18”(610×457mm) 24”× 36”(610×915mm) 48”× 36”(1.224m×457mm)

    *0.004"的厚度不適用。板厚大於1/2 oz (17μm), 1 oz (35μm), 2 oz (70μm)



    ipcb公司介紹

    ipcb 公司在中國專業從事射頻 PCB 製造超過 17 年。我們知道合適的射頻材料對電路板性能的影響有多大。在為高頻 PCB 選擇合適的材料時,射頻微波能量水平、工作頻率、工作溫度範圍、電流和電壓等參數非常重要編造。熟悉這些 RF PCB 材料是我們的工作之一,請查看以下材料清單以供參考。我們有足夠的庫存以確保快速交貨。



    射頻/微波PCB材料:

    羅傑斯 RO4350B / RO3003 / RO4003 / RO3006 / RT/Duroid 5880 / RT5870 等

    Arlon / Isola / Taconic / PTFE F4BM / Teflon 材料也不應該被遺忘。



    混合PCB材料(混合電介質/層壓板)

    羅傑斯 RO4350B + FR4 / RO4350B + IT180 / RO4003C + FR4 / RO3010 + FR4 / RO3003 + FR4 / RO3010 + FR4 等



    射頻(RF)微波PCB應用

    RF微波PCB(印刷電路板)用於各種領域,如消費電子/軍事/航天/大功率/醫療/汽車/工業等。



    表面處理:OSP/ENIG/HASL LF/鍍金/閃金/沉錫/沉銀/電解金

    容量:金手指/重銅/盲埋孔/阻抗控制/填充樹脂/碳墨/背鑽/埋頭孔/深度鑽孔/半鍍孔/壓接孔/可剝離藍色掩模/可剝離阻焊劑/厚銅/超大尺寸



    材料:Rogers RO4350B / RO3003 / RO4003 / RO3006 / RT/Duroid 5880 / RT5870 和 Arlon / Isola / Taconic / PTFE F4BM / Teflon 材料等。

    層數:2L 4L 6L 8L 10L 12L 14L 16L 18L 20L 22L 24L 26L 28L 30L

    介電常數(DK):2.20 / 2.55 / 3.00 / 3.38 / 3.48 / 3.50 / 3.6 / 6.15 / 10.2



    應用:消費電子/軍事/航天/天線和通信系統/大功率/醫療/汽車/工業/手持設備蜂窩/Wifi天線/遠程信息處理和信息娛樂/Wifi/計算/雷達/功率放大器


    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。

    品名 : 羅傑斯 RO4350B 高頻電路板

    基板 : 羅傑斯 RO4350B

    層別 : 2L

    基板厚度 : 0.762mm

    成品厚度 : 0.9mm

    鍍銅厚度: 1oz (35μm)

    介電常數 : 3.48

    導熱係數 : 0.69w/m.k

    表面處理: 化學金

    最小線寬/ 線距: 4mil/4mil
