  • 羅傑斯 RO4350B 高頻微波板
  • 羅傑斯 RO4350B 高頻微波板
    羅傑斯 RO4350B 高頻微波板

    品名  : 羅傑斯 RO4350B 高頻微波板

    基板:羅傑斯RO4350B

    層別:2L

    介電常數 :3.48

    基板厚度:0.508mm

    成品厚度:0.65mm

    鍍銅厚度   : 1oz (35μm)

    導熱係數 :   0.69w/m.k

    防火等級:94V-0

    表面處理: 化學金

    產品應用: 高頻無線通訊設備


    Product details Technical specification

    隨著無線系統內置功能越來越多,對小尺寸、低成本印刷電路天線的需求越來越大,例如必須支持藍牙、蜂窩操作、全球定位系統(GPS)等功能的手機.多種不同類型的天線可用於設備中包含的多個蜂窩通信頻段。由於陶瓷基板材料的高介電常數,天線通常製作在陶瓷基板材料上,以減少天線佔用的空間。 ro4350b 上的低成本天線,Rogers 的典型層壓板。對於正在開發的便攜式場強儀的射頻和數字電子部分,ro4350b材料製作的天線尺寸和所佔空間與陶瓷基板相同。

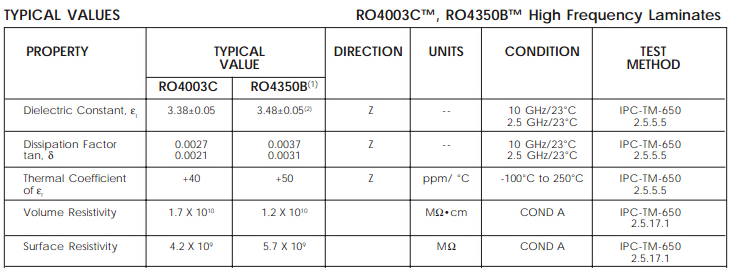

    羅傑斯 ro4350b PCB 材料是一種強化玻璃碳氫化合物/陶瓷材料,其加工方式與在 FR-4 基板材料上製造低成本印刷電路的方式相同。它在 10 GHz 時的介電常數為 3.48,這使其常用於高頻功率放大器設計。 ro4350b 層壓板沿 z 軸具有低熱膨脹係數 (CTE),可確保通過金屬化通孔 (PTH) 互連的多層電路的高穩定性。

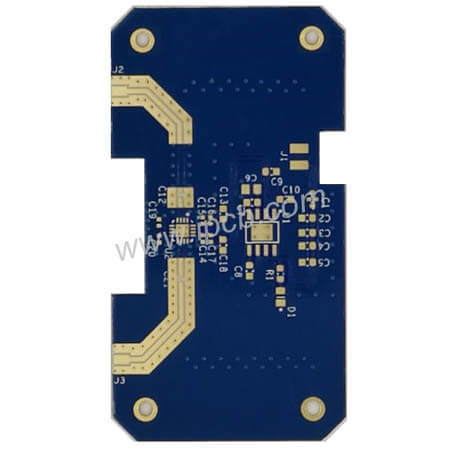

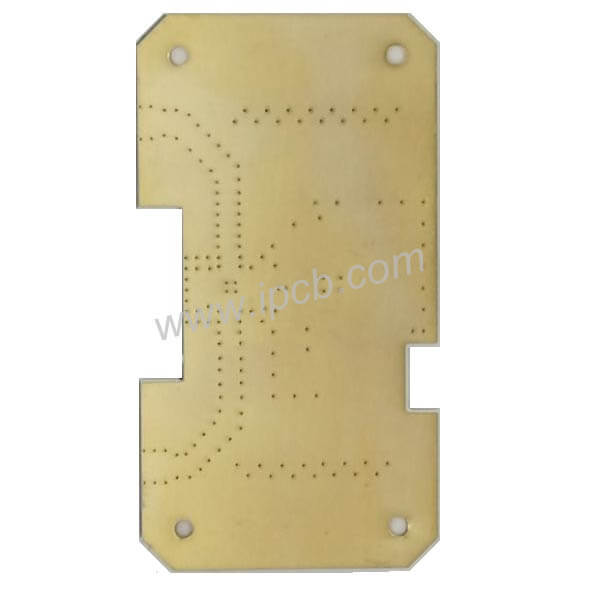

    真實項目展示:

    RogersRO4350B 是一種碳氫化合物/陶瓷層壓板,介電常數為 3.48。

    優點:


    1. 低DK隨溫度波動
    2、Z軸熱膨脹係數低
    3、內膨脹係數低
    4. DK容忍度低
    5. 不同頻率下穩定的電氣特性
    6、FR4易於批量生產和多層混合,性價比高。

    Rogers RO4350B PCB

    射頻/微波PCB應用

    帶有射頻的 PCB 印刷電路板 (RF PCB) 是 PCB 行業中越來越多地使用的技術。

    工作頻率高於 100 MHz 的高頻 RF pcb。

    工作頻率高於 2 GHz 射頻的微波 PCB。

    RF-pcb 用於不同的應用,例如遠程控制(無線控制)安全、智能手機、傳感器等。

    新技術越來越多地使用這些射頻應用。

    這要求按照高質量標准進行製造,並根據應用選擇正確的射頻材料。

    了解各種材料的特性很重要。選擇合適的材料可能是 RF PCB 生產過程中最關鍵的決定。



    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。
