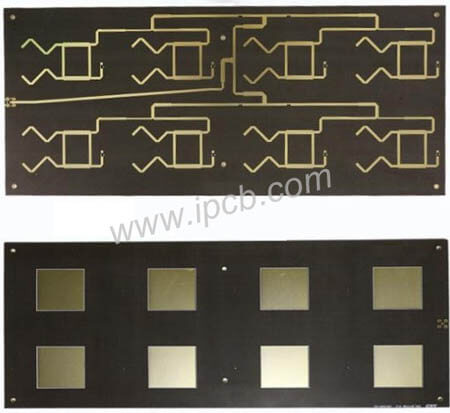

  • 羅傑斯高頻低耗損 RT/duroid 5880 系列
    羅傑斯高頻低耗損 RT/duroid 5880 系列

    品名: 羅傑斯高頻低耗損 RT/duroid 5880 系列

    基板: 羅傑斯 RT/duroid 5880

    層別: 2L

    介電常數 : 2.2

    基板厚度 :  0.508mm

    成品厚度 : 0.65mm

    鍍銅厚度   : 1oz (35μm)

    導熱係數 : 0.2w/m.k

    表面處理 : 化學金

    產品應用 : 天線板, 車用雷達板


    Product details Technical specification

    羅傑斯 RT5880 優點:
    1. DK極低,10GHz實測,DK為2.20±0.02;
    2.極低的DF,在10GHz下測量,介質損耗因子為0.0009;


    3、支持最高應用信號頻率可達Ku波段或更高;

    4、吸濕性低至0.02%;

    5.符合無鉛工藝標準。

    應用:


    商用航空電話線路
    微帶和帶狀電路
    毫米波應用
    軍用雷達系統
    導彈制導系統
    點對點數字無線電天線



    Rogers RT / Duroid 5880 高頻 PCB 是 PTFE 玻璃纖維增強材料。這些微纖維隨機分佈在材料中,為電路應用和電路生產過程提供最大的強度增強。



    Rogers RT / Duroid 5880 具有同類產品中最低的介電常數,其極低的介電損耗使其非常適合需要最小色散和損耗的高頻和寬帶應用。此外,RT / Duroid 5880 極低的吸濕性使其成為高濕度環境中應用的理想選擇。



    RT / Duroid 5880 可以很容易地切割成所需的形狀,並且可以抵抗蝕刻和電鍍通孔過程中使用的所有溶液和試劑的腐蝕。 RT / Duroid 5870 和 5880 層壓板具有最低的介電損耗、低吸濕性、各向同性,並且電氣特性隨頻率變化很小。



    為了滿足PCBs高頻電路設計日益嚴格的要求,羅傑斯PCB推出了新一代高頻層壓板RT/Duroid 5880,採用聚四氟乙烯玻璃纖維增強材料製成。板中的微纖維在材料中隨機分佈,可以極大地保證板在電路應用和生產過程中的強度要求。與市場上同類材料相比,RT/Durod 5880的介電常數最低,在10 GHz ipc-tm 2.5.5.5標準下測量的介電常數為2.20±0.02。同時,在相同標準下測得的極板介損僅為0.0009。極低的介電損耗使其非常適合需要最小色散和損耗的高頻和寬帶應用。它的最大支持頻率可以達到Ku波段甚至更高的頻率。此外,RT / Duroid 5880 的吸濕率非常低,僅為 0.02%,這使其成為高濕度應用的理想選擇。



    Rogers RT / Duroid 5880 PCB可輕鬆切割成所需形狀,可完美滿足高頻應用中各種腔體結構對PCB形狀的要求。並且RT/Durod 5880作為高頻層壓板支撐的電沉積銅厚度為8~70UM,這種高頻層壓板可以抵抗加工過程中使用的各種酸鹼試劑的腐蝕和各種高強度的測試。和低溫加工工藝。 RT / Duroid 5870 具有最低的介電損耗、低吸濕率、各向同性和電特性隨頻率變化很小,這使其可用於商用航空電話電路、微帶線和帶狀線電路、毫米波應用、軍用雷達系統、導彈制導系統和點對點數字無線電天線。


    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。

    品名: 羅傑斯高頻低耗損 RT/duroid 5880 系列

    基板: 羅傑斯 RT/duroid 5880

    層別: 2L

    介電常數 : 2.2

    基板厚度 :  0.508mm

    成品厚度 : 0.65mm

    鍍銅厚度   : 1oz (35μm)

    導熱係數 : 0.2w/m.k

    表面處理 : 化學金

    產品應用 : 天線板, 車用雷達板
