  • 羅傑斯 5880 高頻板
    羅傑斯 5880 高頻板

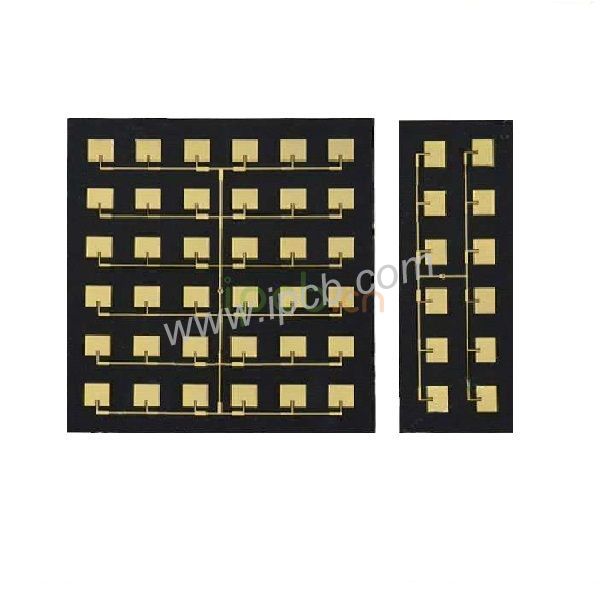

    品名 : 羅傑斯 5880 高頻板

    基板 : 羅傑斯 RT5880

    層別 : 2L

    介電常數  : 2.2

    基板厚度 :  0.508mm ( 20mil)

    成品厚度 : 0.6mm

    鍍銅厚度 : 1oz (35μm)

    表面處理   化學金

    產品應用 :  微波天線板



    產品說明 技術資訊

    RT/duroid 5880 微波層壓板無紡玻璃微纖維增強聚四氟乙烯複合材料

    Rogers 5880 特點和優點:
    增強型 PTFE 材料的電損耗最低。

    • 提供低插入損耗。

    • 能夠設計高Q 電路。


    吸濕性低。

    • 沒有特殊的存儲要求。

    • 減少水分對

       電損耗。


    各向同性。

    • 改進了濾波器和定向耦合器的性能。

    在頻率範圍內均勻的電特性。

    • 可重複的設計。

    • 適用於非常寬帶應用。


    優異的耐化學性。

    • 免疫典型的影響

       處理化學品。


    rogers 5880

    典型應用:

    • 商業航空公司電話電路板

    • 微帶線和帶狀線電路板

    • 毫米波應用 PCB

    • 軍用雷達系統印刷電路板

    • 導彈制導系統印刷電路板

    • 點對點數字無線電印刷電路板

    • 天線印刷電路板

    對於微波級高頻電路,PCB上每條對應的帶狀線與接地板形成微帶線(非對稱型)。對於兩層以上的PCB,可以形成微帶線和帶狀線(對稱微帶傳輸線)。不同的微帶線(雙面PCB)或帶狀線(多層PCB)相互形成耦合微帶線,從而形成各種複雜的四端口網絡,從而形成微波級電路PCB的各種特性。可見微帶傳輸線理論是微波高頻電路PCB的設計基礎。



    空氣微帶線的特性阻抗ZC僅與其結構參數w和H有關。有效dk 不僅與W和h有關,還與電介質的相對介電常數有關。



    利用上式,可以得到基板介電常數為ε R 時不同w/h的微帶線的特徵阻抗ZC,W/h的值也可以反過來計算。



    微帶線的損耗主要包括基板的介質損耗、導體的歐姆損耗和輻射損耗。前兩個損失是主要的。只要微帶線尺寸

    如果尺寸合適,基板的介電常數高,輻射損耗可以忽略不計。為了減少輻射干擾,首先應考慮微帶線和基板材料的規格。



    這種損耗會導致微帶線中信號的衰減。衰減係數α通常用於表示衰減特性。微帶線的衰減主要由介電衰減常數α D 和歐姆衰減常數α C 決定

    Characteristic impedance of microstrip line

    Characteristic impedance of microstrip line


    α = α D + α C α 為單位長度微帶線信號(電壓或電流)幅度衰減的對數。

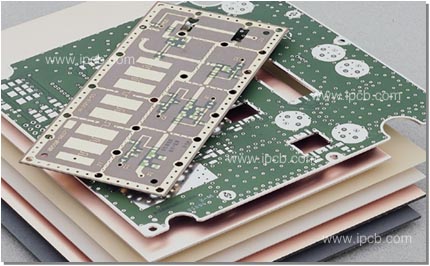

    Roger 5880的DK值是市場上可用的高頻PCB資料中最低的。 由於RT Duroid 5880在10 GHz下的低介電常數為1.96,囙此它支持毫米波頻率下的寬頻應用,且色散和電路損耗最小。 它是一種單填充輕質聚四氟乙烯(Teflon)複合材料,在Z軸上具有極低的密度(1.37 g/cm3)和低的熱膨脹係數(CTE),可提供高頻製造(PTH)孔,並實現更高的有效載荷。 此外,從板到面板的介電常數在寬頻率範圍內是均勻和恒定的,Z軸TCDk低至+22ppm/C。

    品名 : 羅傑斯 5880 高頻板

    基板 : 羅傑斯 RT5880

    層別 : 2L

    介電常數  : 2.2

    基板厚度 :  0.508mm ( 20mil)

    成品厚度 : 0.6mm

    鍍銅厚度 : 1oz (35μm)

    表面處理   化學金

    產品應用 :  微波天線板




    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com
