高頻電路板

高頻電路板 - Rogers 5870 PCB

高頻電路板

高頻電路板 - Rogers 5870 PCB

  • Rogers 5870 PCB
  • Rogers 5870 PCB

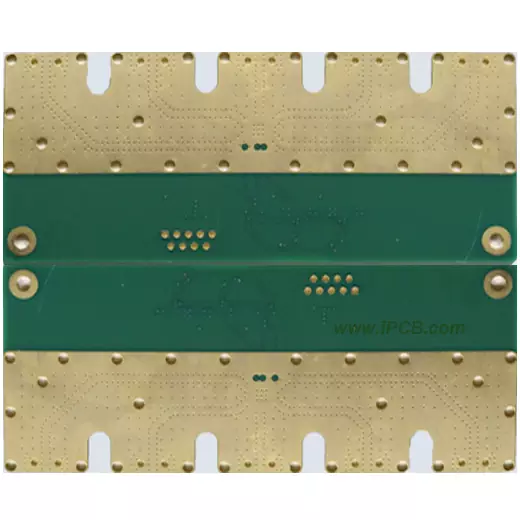

    Rogers 5870 PCB

    材質:羅傑斯 5870

    層數:1L-16L

    5870 dk: 2.33

    5870 DF:0.0012

    基底銅厚:0.5oz

    外層銅厚:1oz

    5880厚度:10mil、20mil、30mil、60mil

    阻焊顏色:綠色、紅色、藍色

    表面處理:沈銀、鍍金

    應用:微帶線、雷達、飛彈


    產品說明 技術資訊

    Rogers RT/duroid 5870Rogers RT/duroid 5880都是由聚四氟乙烯(PTFE)複合材料製成並採用玻璃微纖維增強的高頻電路板。


     Rogers 5870和5880的相似之處


    Rogers 5870和5880都是基於PTFE的複合材料,具有優異的電氣性能和低損耗特性。


    Rogers 5870和5880皆採用玻璃微纖維來增強材料的機械和電氣特性。


    Rogers 5870和5880都適用於高頻、寬頻以及需要最小色散和損耗的應用,例如商用航空電話電路、微帶和帶狀線電路、毫米波應用、軍用雷達系統、飛彈導引系統和點點對點數位無線電天線。


    Rogers 5870 和 5880 都能夠耐受常用於蝕刻印刷電路板或電鍍邊緣和孔的溶劑和試劑。

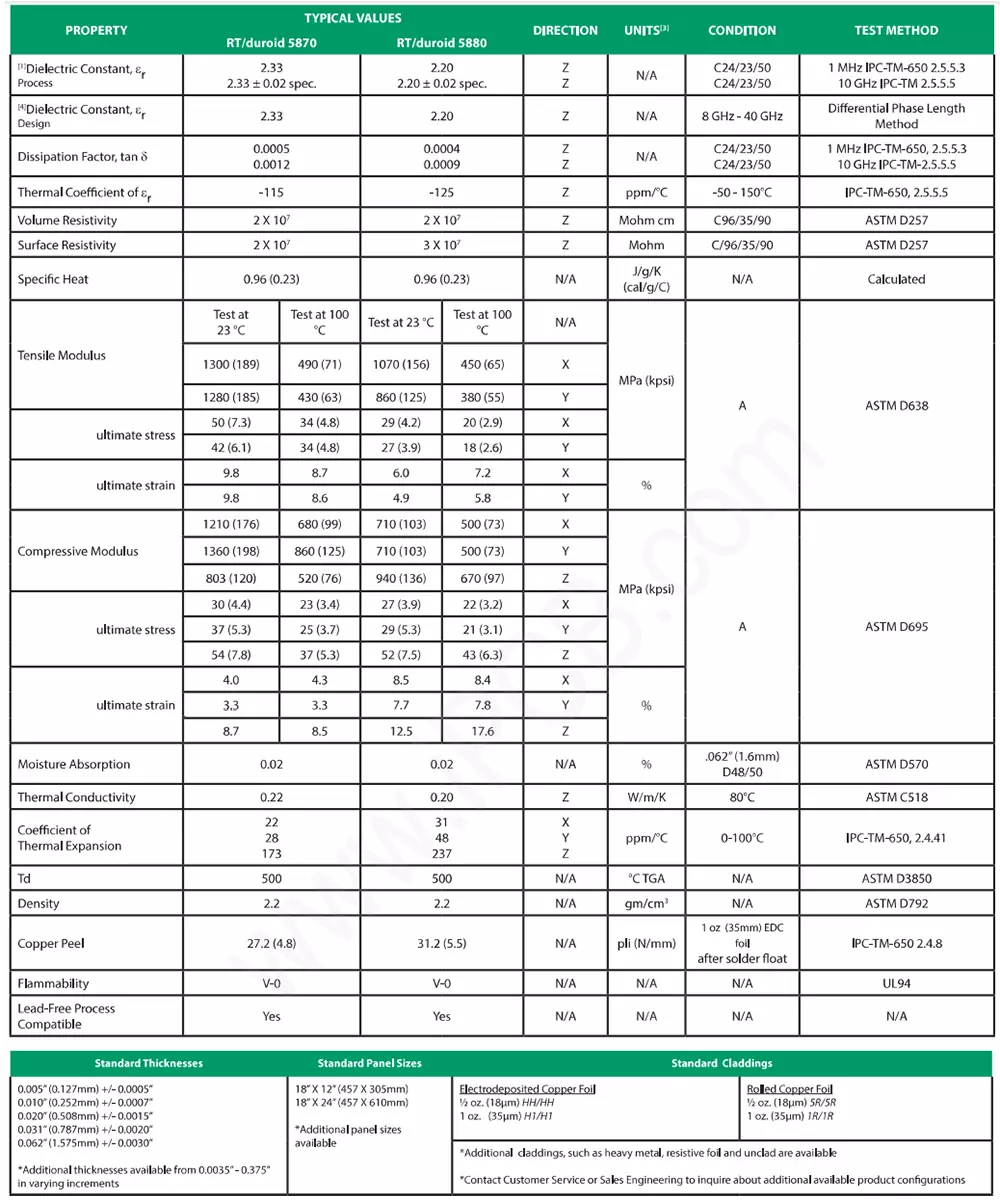

     Rogers 58705880的差別


    1. RT/duroid 5880比5870具有更低的介電常數,這使得它在高頻應用中具有更低的訊號延遲和更好的性能。 RT/duroid 5880的介電常數為2.20±0.02,而RT/duroid 5870的介電常數為2.33±0.02。


    2.RT/duroid 5880的介質損耗因數比5870低,顯示其在高頻訊號傳輸中損耗較小。 Rogers 5880的介電損耗因數為0.0009,而Rogers 5870的介電損耗因數為0.0012。


    3. Rogers 5880和Rogers 5870在不同軸上有不同的熱膨脹係數,這會影響電路板在溫度變化下的尺寸穩定性。


    4. Rogers 5880和 Rogers 5870的吸水率都非常低,但具體數值不同,這影響了材料在潮濕環境下的表現。



     Rogers  5870 和 Rogers  5880



    在 Rogers 5870 或 Rogers 5880 之間進行選擇時,射頻電路板設計人員需要根據特定的應用要求(例如訊號頻率、傳輸速率、成本預算和空間限制)來決定使用哪種材料。 RT 5880和RT 5870都有其獨特的優勢和應用場景,選擇合適的可以顯著提高最終產品的性能。



    材質:羅傑斯 5870

    層數:1L-16L

    5870 dk: 2.33

    5870 DF:0.0012

    基底銅厚:0.5oz

    外層銅厚:1oz

    5880厚度:10mil、20mil、30mil、60mil

    阻焊顏色:綠色、紅色、藍色

    表面處理:沈銀、鍍金

    應用:微帶線、雷達、飛彈



    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com
