羅傑斯RO4835是一種碳氫化合物和陶瓷填充的高頻電路板材料,屬於民用產品。具有相容FR4混壓加工技術和無鉛焊接技術的能力。 Rogers RO4835高頻電路板材料在z方向(厚度方向)的介電常數在10GHz時為3.48,公差為±0.05。此材料的導熱率為0.69 W/m/°K,在x-y平面上具有優異的尺寸穩定性。
RO4835 LoPro高頻電路板特別適合60-81GHz短距離(<30m)的工業雷達偵測應用(其中優異的電氣特性與成本效率同樣重要)。 RO4835 LoPro高頻電路板同時提供微波射頻和互連穩定性,這也是高頻電路板的重要指標。
羅傑斯RO4835可應用於無線基礎設施、功率放大器、雷達系統、高速數位、混合動力汽車、高壓軌道交通牽引、雷射系統以及風能和太陽能轉換領域。
RO4835T作為RO4835的補充,當設計和加工需要更薄的高頻電路板時,可以用作多層板(MLB)的內部電路核心板。 RO4835T高頻電路板具有高性能材料的特性,實現了價格、性能和耐用性之間的最佳平衡,並且可以使用標準FR-4(環氧樹脂/玻璃)技術進行加工和製造。
羅傑斯 RO4835 特點
介電常數=3.48
使用LoPro電解(ED)銅箔
具有開放式玻璃纖維布特性的熱固性樹脂體系
優異的相對介電常數均勻性
毫米波頻率下插入損耗低
羅傑斯 RO4835 資料表
羅傑斯 RO4835 與羅傑斯 RO4350B PCB 有什麼不同?
1.介電常數(Dk)是衡量PCB材料極化能力的重要參數,影響訊號在板內的傳輸速度。 Rogers RO4835的介電常數通常在3.55左右,而RO4350B的介電常數在3.66左右。這意味著RO4350B中訊號的傳播速度略慢於RO4835,這需要在設計時考慮其對電路反應速率的潛在影響。
2.損耗因數(Df)表徵材料在電磁場中的能量損耗,這對於毫米波和高頻應用尤其重要。 RO4835的損耗因數通常優於RO4350B,這可能導致在高頻工作條件下散熱更低、效率更高。
3.羅傑斯RO4835和羅傑斯RO4350B PCB在導熱性能上也有差異。 RO4835的熱導率高於RO4350B,這使得它在處理高功率應用時的熱管理能力更強。良好的導熱性有助於維持PCB板的熱穩定性,防止高溫造成的性能下降或損壞。
4. 一般認為RO4835較適合頻率較高的應用,例如Ka波段雷達系統,而RO4350B則廣泛應用於頻率稍低的通訊設備,例如衛星通訊。
5.羅傑斯RO4835和羅傑斯RO4350B PCB在機械鑽孔、雷射鑽孔和電鍍製程中表現出了良好的性能,但在耐化學腐蝕和吸濕性方面,RO4835表現出更好的性能,這對於確保長期可靠性至關重要。
RO4835由於加入了抗氧化劑,抗氧化性能較RO4350B驚人提升十倍,完美滿足IPC-4103(高速高頻使用基材規範)的嚴格要求。然而,正如硬幣都有兩面一樣,RO4835 在某些性能方面可能略遜於 RO4350B。例如,其介電常數溫度特性可能會下降,這意味著它對產品的溫度範圍有更嚴格的要求。此外,RO4835的熱膨脹係數,尤其是z軸方向的熱膨脹係數也可能表現不佳,這可能會導致產品相對層數的減少。對於高頻相位特性,RO4835也可能稍顯不足。因此,對於相位特性要求嚴格的產品,可能需要慎重考慮是否選擇RO4835。
羅傑斯RO4835和RO4350B在介電常數、損耗因數、熱導率、適用頻率範圍等方面有顯著差異。了解這些差異將有助於設計工程師根據特定應用和性能要求選擇最合適的射頻PCB電路板,從而優化電路設計的性能和可靠性。

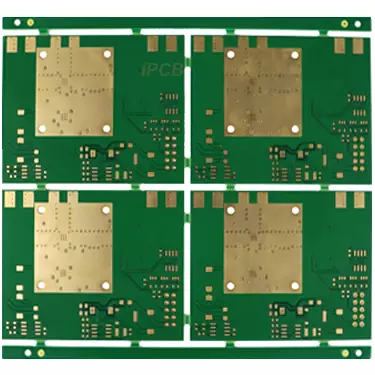

產品:RO4835 PCB
材質:羅傑斯 RO4835 + FR-4
層數:6層
RO4835介電常數:3.48
RO4835介質厚度:4mil(0.1mm)
RO4835底座銅厚:0.5oz
外層銅厚:1oz
成品PCB厚度:1.2mm
阻焊顏色:綠色、紅色、藍色
表面處理: 沉金
應用:毫米波雷達
