PCB Bolg - 金錫熱沉在雷射器的應用

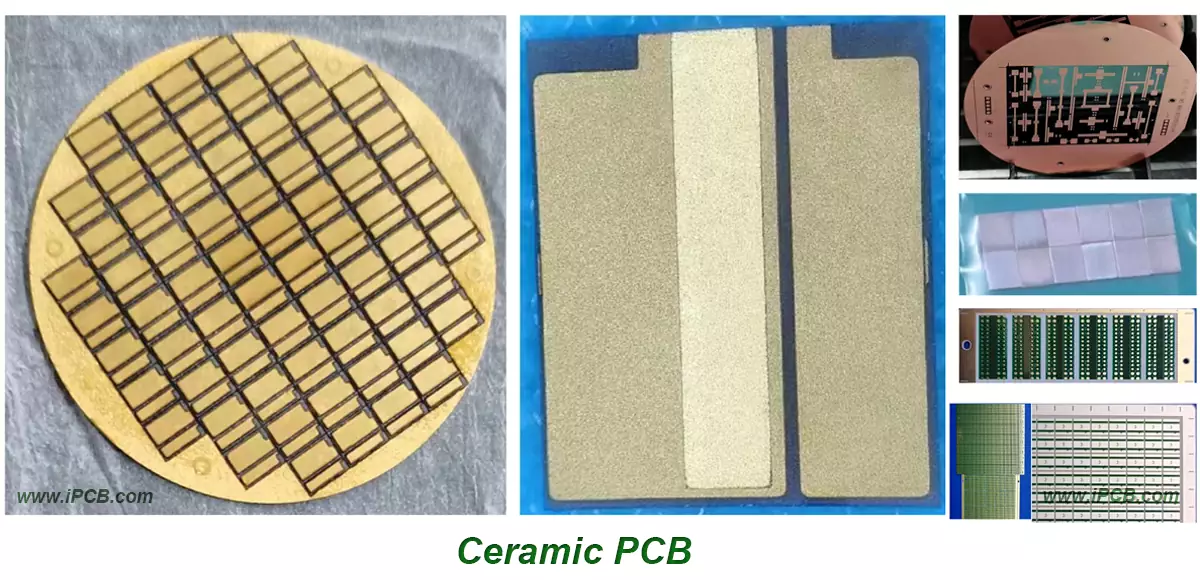

金錫熱沉陶瓷電路板專為大功率高導熱封裝設計，採用先進的物理氣相沉積方法，將金錫焊料與高導熱基板集成，配合倒裝工藝顯著提高晶片散熱能力，合金薄膜、成分精准，具有比例可選（Au: 70~80±5wt.%）、鍵合區域焊料厚度可得到準確控制（2~10um），並且無須額外使用預成形焊片或焊膏，直接焊接等優勢，充分滿足光模組、微波射頻T/R組件、大功率雷射器封裝等的要求，性能指標達到世界領先水準，廣泛應用在光通信、RF、T/R組件、射頻微波、能量雷射、醫美等領域。

陶瓷電路板中的金錫熱沉工藝憑藉其獨特優勢在電子和光通信領域展現出巨大潜力。 首先，其熔點低且焊接溫度適中，金錫合金的共晶特性使得焊接過程快速且穩定，特別適合對穩定性要求高的元器件組裝。 在高溫環境下，陶瓷基板仍能保持高强度的氣密性。 其良好的浸潤性避免了對鍍金層的損害，且具有低粘滯性，能填充大空隙，確保熱傳導性能優越，熱傳導係數高達57 W/m·K。 此外，金錫焊料的無鉛化特性使其環保適用。

陶瓷金錫熱沉的應用廣泛，例如在鐳射二極體封裝中，可預製成不同材質和厚度的焊料，進行金屬化處理。 氮化鋁、氧化鋁等資料的熱沉能提升散熱效率，提升雷射器效能。 在電子封裝中，陶瓷材料尤其適用於小型化雷射器晶片，因其熱匹配需求較低，氮化鋁基板成為理想選擇。 在LED封裝和半導體雷射器應用中，陶瓷熱沉扮演著關鍵角色，其高效散熱能力為這些設備的穩定工作提供了保障。

金錫熱沉是一種由金和錫兩種金屬元素組成的薄膜材料，具有優异的導熱效能和機械效能。 在雷射領域中，金錫薄膜的應用十分廣泛。

金錫熱沉可以作為雷射器的冷卻材料。 雷射器在工作過程中會產生大量的熱量，如果不能及時降溫，就會導致雷射器的效能下降甚至損壞。 金錫熱沉具有良好的導熱效能，可以有效地將雷射器產生的熱量傳導到周圍環境中，從而起到冷卻雷射器的作用。 此外，金錫熱沉還具有較高的熱容量，可以吸收和儲存大量的熱能，保證雷射器的穩定工作。

金錫熱沉還可以用作雷射器中光學元件的反射鏡。 在雷射器中，反射鏡是非常重要的光學元件，用於反射和聚焦雷射束。 金錫熱沉具有良好的反射效能，可以使雷射束在反射鏡上得到高效的反射，從而提高雷射器的輸出功率。 此外，金錫熱沉還具有較高的耐腐蝕性，能够在雷射器工作環境中長時間穩定地使用。

金錫熱沉還可用於鐳射焊接中的焊接材料。 鐳射焊接是一種高能密度的焊接方法，可以實現高效、精確的焊接。 金錫熱沉具有較低的熔點和良好的焊接效能，可以在雷射束的作用下迅速熔化並與焊接材料相結合，從而實現高品質的焊接。 金錫熱沉還可以起到焊接區域的保護作用，防止氧氣等外界物質對焊接區域的污染。

金錫熱沉在雷射領域有著廣泛的應用。 它可以作為雷射器的冷卻材料，有效地降低雷射器的溫度。 同時，金錫熱沉還可以用作雷射器中光學元件的反射鏡，提高雷射器的輸出功率。 此外，金錫熱沉還可以作為鐳射焊接中的焊接材料，實現高品質的焊接。 隨著雷射技術的不斷發展，金錫熱沉在雷射領域的應用前景將更加廣闊。
