FPC柔性板的市場佔有率隨著消費電子產品不斷向微型化、輕便化發展延伸。 工程師運用柔性FPC板可彎折、撓曲的特性設計了眾多靈活裝配的產品。 FPC軟性板折彎是電子行業中常見的加工工藝，不僅需要高度的專業知識和技能，還需要掌握一些技巧，以確保折彎過程中的質量和效果。

FPC彎折測試是類比FPC在實際使用環境下所承受的彎折作用，評估FPC電路板的質量和效能。 通過彎折測試，可以判斷FPC電路板在使用壽命內經受彎曲變形的能力，從而判斷其可靠性，同時也可以反映FPC的工藝處理質量。 這對於設計者來說至關重要，因為只有通過彎折測試，才能保證所設計的FPC電路板能够經受得住長期使用的考驗，滿足產品的可靠性要求。

柔性是flex PCB最明顯的優勢，但我們在使用過程中應該保持一定幅度，而不僅僅是隨意彎曲，那麼彎曲時應該注意什麼？ 首先，FPC不可以隨意彎折。

1、雖然FPC可能會彎曲，但如果彎曲180°，這可能會損壞銅線，並導致開路或短路。

2、大多數油墨型保護層不耐彎曲，如文字/絲網、標記、阻焊膜等。 組裝過程中嚴禁有90°以上的彎曲動作。

3、FPC外形的角部，在裝配過程中容易撕裂，提醒用戶注意。

4、FPC的外露部分經過表面電鍍處理，如鍍金/鍍金等，重點是防止氧化。 該區域不適合彎曲。

5、雖然金手指挿件區域有加强筋設計，但它仍然不適合在該區域彎曲。 應特別注意裝配過程。

6、不要直接在FPC的通孔區域彎曲。

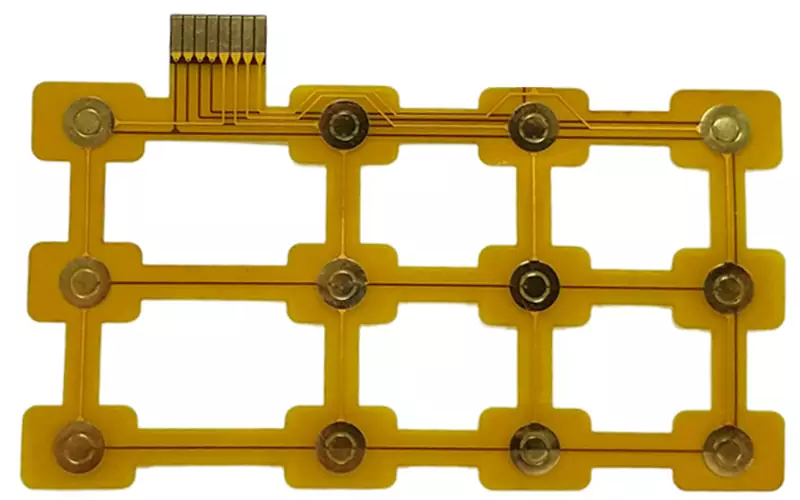

FPC柔性板

FPC柔性板的折彎設計

1、合適的折彎角度

在FPC軟性電路板的折彎過程中，折彎角度的選擇非常重要。 合適的折彎角度可以避免電路板的拉伸或壓縮，從而减少電路板的應力和變形。 一般來說，折彎角度應儘量大於板材的彎曲半徑。 同時，要避免過大的折彎角度，以免導致電路板斷裂或線路損壞。 囙此，在進行折彎操作時，需根據具體情況選擇合適的折彎角度。

2、適當的線路佈局

在設計FPC軟性電路板時，線路的佈局也是影響折彎的關鍵因素之一。 合理的線路佈局可以最大程度地减少線路彎曲處的應力集中，提高電路板的折彎質量。 為了實現這一目標，線路的佈置應儘量避免90度角，應選擇平緩的弧線。 另外，需要注意線路間的間距，以避免線路之間的干涉和損壞。

3、選擇合適的折彎工藝

選擇適合的折彎工藝對於FPC軟性電路板的質量和穩定性也非常重要。 常用的折彎工藝有手工折彎和機械折彎。 手工折彎適用於一些簡單的折彎操作，但對於複雜的折彎任務來說，機械折彎更為可靠和準確。 在選擇折彎工藝時，需考慮電路板的材質、線路的佈局和折彎的角度等因素，確保選用的工藝最適合具體的折彎需求。

4、使用高品質的工具

在進行FPC軟性電路板折彎時，使用高品質的工具也是非常關鍵的。 優質的工具可以提供準確的折彎力度和角度，降低電路板損壞的風險。 常用的工具包括折彎模具和定位夾具等。 折彎模具應具備光滑的表面和合適的折彎半徑，以確保電路板在折彎過程中的平穩流動。 定位夾具則能够穩定地固定電路板，在折彎過程中提供額外的支撐和保護。

5、合適的折彎角度、適當的線路佈局、選擇合適的折彎工藝和使用高品質的工具，將幫助操作人員輕鬆地完成折彎過程，確保電路板的完整性和穩定性。 通過遵循這些準則，能够事半功倍地提高生產效率和產品品質，滿足市場的需求。

FPC的折折彎測試的方法

根據彎折名額和要求的不同，FPC彎折測試可以採用多種方法。 下麵，iPCB介紹兩種常見的測試方法，包括手動彎曲測試和機械彎曲測試。

1、手動彎曲測試

手動彎曲測試是一種較為簡單直觀的測試方法，適用於初步篩選樣品並評估其柔性效能。 測試時，將FPC固定在一個端點，然後通過人工手動對其進行一定次數和角度的彎曲，並觀察FPC是否發生斷裂、開裂、電阻變化等情况，以判斷其質量和可靠性。

2、機械彎曲測試

機械彎曲測試是一種更精確、標準化的測試方法，廣泛應用於大量的FPC彎折測試場景中。 常見的機械測試儀器有彎曲試驗機、彎曲耐久性測試機等。 機械彎曲測試通常會根據具體要求設定彎曲的角度、速度、次數等參數，並監測FPC在測試過程中的電阻變化、抗拉强度等關鍵名額，以評估其彎曲可靠性。

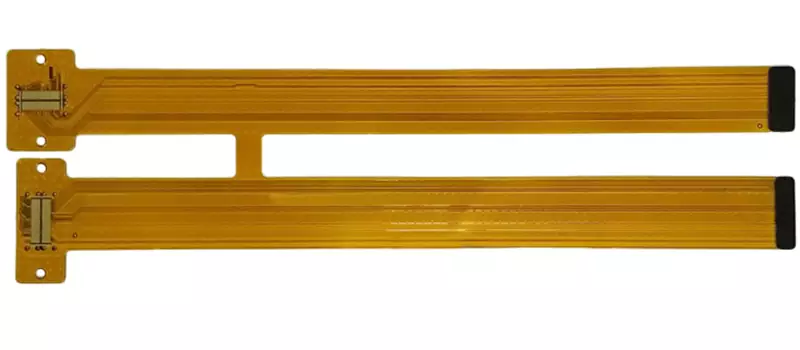

FPC柔性板

FPC彎折測試的標準

在國際上，有一系列針對FPC彎曲測試的標準被廣泛採用，如IPC-2223C、JIS C6481、MIL-STD-2217等。 這些標準規定了FPC在彎曲測試過程中的測試方法、測試條件和測試要求，確保了測試結果的可比性和可靠性。 這些標準主要包括以下內容：

1、彎曲角度和彎曲半徑的要求：設計者需要根據實際使用環境和產品要求，選擇適當的彎曲角度和彎曲半徑，以確保FPC在使用壽命內能够承受彎曲變形而不產生損壞。

2、彎曲速度和彎曲次數的要求：通過設定標準的彎曲速度和彎曲次數，可以類比實際使用中FPC的彎曲頻率和速度，評估其耐久性和可靠性。

3、彎曲後的效能評估要求：包括FPC電阻的變化、傳導效能的變化、焊點的可靠性等。 通過檢測這些關鍵名額，可以判斷FPC是否能够經受住彎曲變形後的使用。

FPC柔性板彎折測試標準的製定和執行，保證FPC柔性電路板的穩定性和可靠性起著至關重要的作用。 通過合理選擇測試方法，嚴格執行標準要求，可以評估FPC電路板的彎曲可靠性和使用壽命，為產品的設計和製造提供有力的保障。 同時，製定統一的測試標準也有助於提升整個行業的質量水准和市場競爭力，推動FPC技術的進一步完善和發展。
