RF微波 PCB作為一種專門用於高頻(射頻和微波頻段)電路的印製電路板,為眾多先進的通信技術和電子設備提供了關鍵的支援。
RF 微波 PCB 主要工作在射頻範圍(一般為 3kHz - 300GHz)和微波頻段(通常是 300MHz - 300GHz)。與普通 PCB 相比,它具有以下顯著特點:
低介電常數:介電常數是衡量電介質在電場中儲存電能能力的物理量。對於 RF 微波 PCB 來說,需要具有穩定且較低的介電常數。例如,常見的聚四氟乙烯(PTFE)基板的介電常數在 2.2 - 2.7 左右,相比普通 FR - 4 基板的介電常數(約為 4.2 - 4.7)更低。這使得信號在傳輸過程中速度更快、波長更穩定,減少了因介電常數變化而引起的信號失真。
低損耗因數:損耗因數是指電介質在電場作用下,由於發熱而損耗的能量與儲存的能量之比。在射頻微波頻段,信號的損耗主要包括介質損耗和導體損耗。低損耗因數的材料能夠顯著減少信號在傳輸過程中的衰減,確保信號能夠遠距離、高效地傳輸。像羅傑斯(Rogers)公司的特殊基板材料,在高頻下具有非常低的損耗因數,為高性能的射頻微波電路提供了理想的選擇。
合適的熱膨脹係數:熱膨脹係數是材料受熱時尺寸膨脹的特性指標。RF 微波 PCB 需要選擇熱膨脹係數與銅箔等導體材料相匹配的基板材料,以防止在溫度變化時出現電路板翹曲、分層等問題,保證電路板在不同環境溫度下的穩定性。

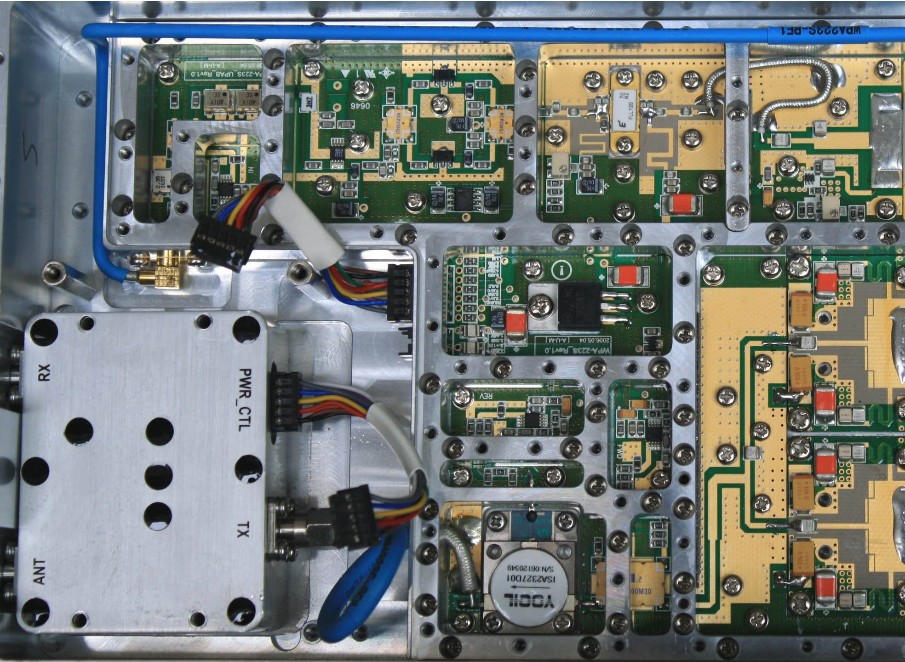

高頻電路板
設計要點
確定基材
相對介電常數:相對介電常數是指介電常數和真空介電常數之間的比率。用於RF 微波PCB設計的基板材料的相對介電常數必須足夠高,以滿足空間和重量的要求。然而,諸如高速互連的其他應用要求極低的相對介電常數以產生具有可接受的線寬和阻抗容差的高阻抗電路。在終基板材料確定之前,必須確認一些參數,包括一定範圍的板厚度的線寬,電路工作頻率的波長和主要部件的近似尺寸。必須繪製電路板圖的草圖,以便建立可接受的大和小相對介電常數。而且,由基板材料製造商提供的相對介電常數偏差必須足夠低,以使電性能在公差範圍內。
損失正切:介電損耗是關於損耗角正切和相對介電常數的函數,對於一些基板材料,每單位長度的介電損耗可以通過施加可以減少導體損耗的較短線來抵消,這在高頻情況下導體損耗變得明顯時是非常重要的。因此,當估計某些電路中的元件損耗參數時,估計每單位長度或頻率的損耗而不是在給定頻率下每單位線長度的普通損耗。在一定的頻率範圍內,基板材料損耗必須足夠低,以滿足輸入/輸出功率要求,同時避免散熱問題。此外,一些電路元件(例如濾波器)的功率回應必須保持尖銳的頻率滾降特性,以便滿足電性能要求。當然,介電損耗會影響這種頻率特性。
佈線規則
微帶線和帶狀線:帶狀線(是一種傳輸線結構,包括一條信號線和兩個較寬的接地,它們與夾在其間的信號線平行)和微帶線(包括與信號線平行的信號線和地)在微波電路設計中應用廣泛,並且通常依賴於軟基材料。對於帶狀線或微帶線,地面距離和導體寬度之間的比率,導體厚度和耦合導體之間的距離強烈地影響特徵阻抗和衰減係數。在特定頻率範圍內和傳輸線結構上,衰減係數,相對介電常數和特徵阻抗可以以頻率可靠性為特徵。當帶狀線或微帶的橫截面尺寸大於電介質中的波長時,其他(更高)傳輸模式變得明顯,這使得傳輸線的電性能減弱。隨著信號速度和頻率上升,傳輸線的尺寸必須按比例減小以避免更高階模式,需要應用具有給定特性阻抗的更薄襯底材料。
線寬和間距:在射頻微波頻段,線寬和間距的設計要考慮信號的阻抗匹配和電磁相容性。一般來說,線寬越窄,信號的阻抗越高;線寬越寬,阻抗越低。為了保證信號能夠有效地傳輸,需要根據目標阻抗計算合適的線寬。同時,線間距的設計要考慮信號之間的串擾。例如,在設計一個多通道的RF微波 PCB 時,如果線間距過小,不同通道的信號可能會相互干擾,影響系統的性能。
接地設計
良好的接地是RF微波 PCB 設計的關鍵。一般採用多點接地或混合接地的方式。多點接地可以降低接地阻抗,減少地環路的干擾。例如,在一個射頻功率放大器的 PCB 設計中,通過在電路板的各個關鍵部位設置接地過孔,將信號地和電源地有效地連接起來,能夠避免由於地電位差而產生的干擾信號,提高電路的穩定性和可靠性。
總之,RF 微波 PCB 作為連接未來通信的關鍵技術,在通信、雷達、航空航太等領域發揮著不可替代的作用。隨著技術的不斷進步,RF 微波 PCB 將不斷創新和發展,為我們帶來更加高效、穩定、便捷的通信體驗。
