  • 羅傑斯 RO4350B 微波高頻電路板

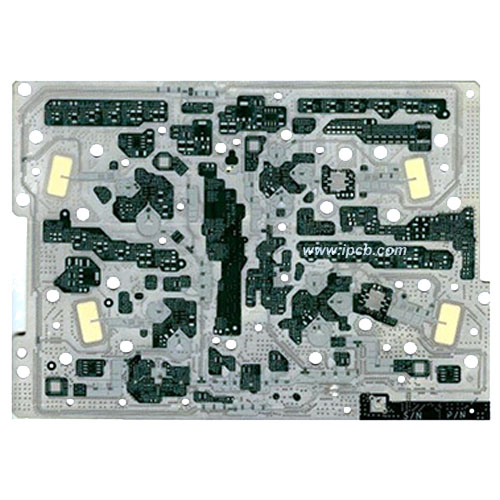

    羅傑斯 RO4350B 微波高頻電路板

    基板: 羅傑斯 RO4350B

    介電常數:3.48+/-0.05

    層別:2Layers

    基板厚度:1.524mm(60mil)

    成品厚度:1.6mm

    鍍銅厚度:1 oz(35μm)

    表面處理:化學銀

    產品應用: 高頻雷達板

    RO4350B Data-Sheet


    Product details Technical specification

    羅傑斯ro4350b是一種介電常數為3.48的碳氫化合物/陶瓷層壓板。它滿足商業設備製造商對印刷電路板的要求。
    Ro4350b是一種獲得專利的碳氫樹脂系統/陶瓷填料,由玻璃布編織而成。其電力效能與PTFE/玻璃布編織資料非常接近,可加工性與環氧樹脂/玻璃布資料相似。
    Ro4350b可以使用標準的環氧樹脂/玻璃布加工技術,同時提供嚴格控制的介電常數和損耗,價格僅為傳統微波資料的一小部分。無需特殊的通孔預處理或操作程式,如PTFE基微波資料。
    Ro4350b資料已通過有源設備和高壓射頻設計的UL 94V-0防火等級。
    它有以下優點:
    1.低射頻損耗
    2.低介電常數隨溫度波動
    3.z軸熱膨脹係數低
    4.低板的膨脹係數
    5.低介電常數公差
    6.不同頻率下的穩定電力特性
    7、FR4易於批量生產和多層混合,性價比高
    典型應用
    蜂窩基站天線和功率放大器、微波點對點連接(P2P)、汽車雷達和感測器、射頻識別(RFID)標籤、用於實时衛星的LNB

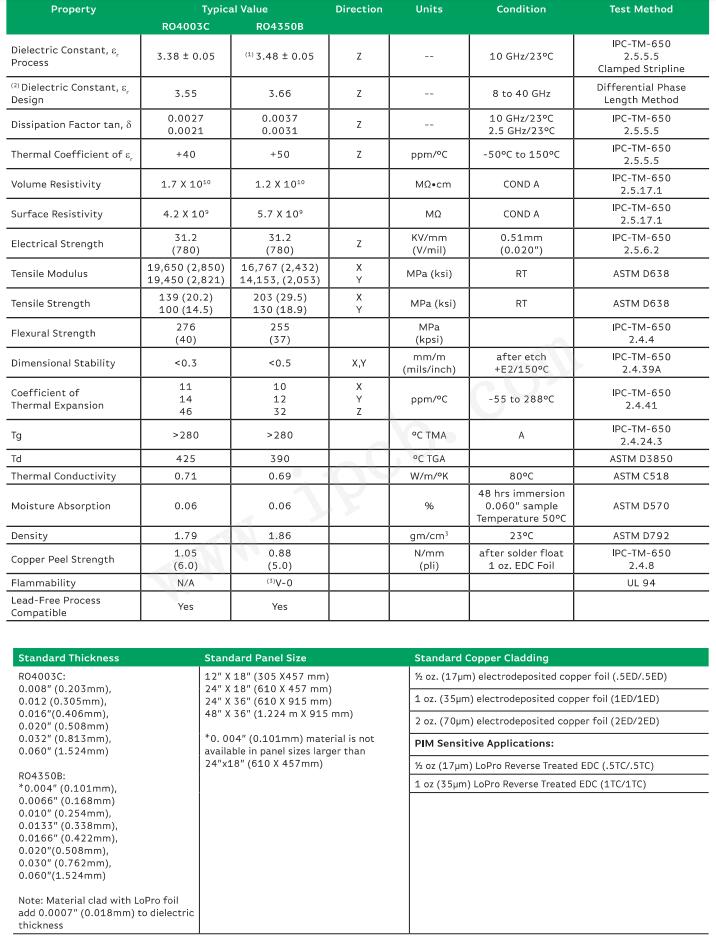

    有關ro4350b的更多科技資訊,請訪問: Rogers RO4350B Technical Specifications

    4000.jpg Rogers RO4350B Technical Specifications

    Rogers RO4350B Technical Specifications


    公司簡介
    ipcb公司在中國從事射頻PCB製造超過17年。我們知道合適的射頻資料對電路板的效能有多大的影響。射頻微波能級、工作頻率、工作溫度範圍、電流和電壓等參數在選擇合適的高頻PCB製造資料時非常重要。熟悉這些射頻PCB資料是我們的工作之一,請查看下麵的材料清單以供參考。我們有足够的存貨以確保快速交貨。
    射頻/微波PCB資料:
    羅傑斯RO4350B/RO3003/RO4003/RO3006/RT/Duroid 5880/RT5870等。
    /Isola/Taconic/PTFE F4BM/Teflon資料也不應被遺忘。
    混合PCB資料(混合電介質/層壓板)
    羅傑斯RO4350B+FR4/RO4350B+IT180/RO4003C+FR4/RO3010+FR4/RO3003+FR4/RO3010+FR4等。
    射頻(RF)微波PCB應用
    射頻微波PCB(印刷電路板)廣泛應用於消費電子/軍事/航太/高功率/醫療/汽車/工業等領域。
    表面處理:OSP/ENIG/HASL LF/鍍金/閃光金/浸錫/浸銀/電解金
    容量:金手指/重銅/盲埋通孔/阻抗控制/填充樹脂/碳墨水/反鑽/埋頭孔/深度鑽孔/半鍍孔/壓裝孔/可剝離藍色掩模/可剝離阻焊板/厚銅/超大尺寸
    資料:羅傑斯RO4350B/RO3003/RO4003/RO3006/RT/Duroid 5880/RT5870和Arlon/Isola/Taconic/PTFE F4BM/Teflon資料等。
    圖層:2L 4L 6L 8L 10L 12L 14L 16L 18L 20L 22L 24L 26L 28L 30L
    介電常數(DK):2.20/2.55/3.00/3.38/3.48/3.50/3.6/6.15/10.2
    應用:消費電子/軍事/太空/天線和通信系統/大功率/醫療/汽車/工業/手持設備蜂窩/無線天線/遠端通訊和資訊娛樂/無線/計算/雷達/功率放大器



    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。

    基板: 羅傑斯 RO4350B

    介電常數:3.48+/-0.05

    層別:2Layers

    基板厚度:1.524mm(60mil)

    成品厚度:1.6mm

    鍍銅厚度:1 oz(35μm)

    表面處理:化學銀

    產品應用: 高頻雷達板

    RO4350B Data-Sheet
