如何選擇PCB鋼網?
2023-10-23
View:428
Author:愛彼電路      分享文章

在PCB打件線上第一到工序就是給PCB印刷錫膏,而印刷錫膏就需要用到一個工具,那就是PCB鋼網。 其主要功能是幫助錫膏的沉積,目的是將準確數量的錫膏轉移到PCB板上的準確位置。 在貼片加工中鋼網發揮著重要的作用,鋼網的質量甚至直接影響到整個PCB打件的品質。


一、PCB打件加工廠的鋼網製作要求

1 -進板方向和貼片機要統一。

2 -標記產品型號,厚度,生產日期等。

3 -框架尺寸根據印刷機的結構和產品的規格决定。

4 -根據SMT小批量貼片加工廠的相關檔和資料要求供應商製作鋼網。

5 -開口管道和開口的尺寸具體的要根據各元件的類型來定。

6 -厚度刮膠一般在0.18MM-0.2MMM,刮錫0.1MM-0.15MM 。

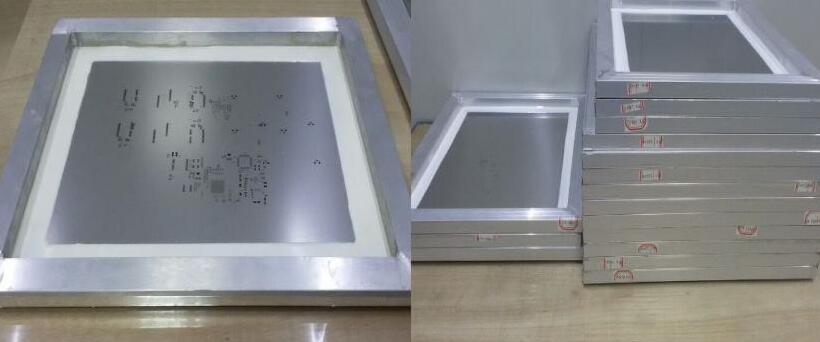

PCB鋼網

PCB鋼網

二、PCB打件加工廠的鋼網驗收要求

1 -張力是否良好。

2 -標示是否完全。

3 -平整度是否水准。

4 -框架尺寸是否正確。

5 -厚度是否符合產品要求。

6 -開口的管道和尺寸是否符合要求。

7 -開口位置及數量是否與GERBER檔案一致。

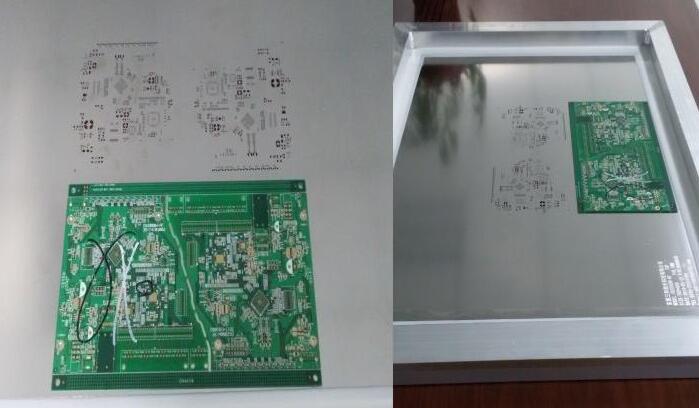

PCB鋼網

PCB鋼網

三、PCB鋼網的選擇

從製作工藝上來說,大約可分雷射鋼網,電拋光鋼網,納米鋼網,電鑄鋼網,蝕刻鋼網,階梯鋼網等。


1 -雷射鋼網由鐳射切割成型,是現時行業內最常用的鋼網,直接採用資料檔案製作,减少了製作誤差環節,精度高,但需要逐個切割,速度不快。

2 -電拋光鋼網是在鐳射切割後,用電解拋光的管道將鋼網的孔壁拋光打磨,以改善開口孔壁。 其孔壁光滑,對超細間距的QFN/BGA尤其適合。

3 -納米鋼網是以電拋光鋼網為藍本在其表面添加了一些納米稀有金屬,並通過改變金屬結構,使其良好的結合,使鋼網的硬度大大提高並且稀有金屬對錫膏中的助焊劑具有排斥作用,從而大大降低洗網次數,提高生產效率和印刷品質。 納米鋼網具有所有電拋光鋼網的優點外,其不粘錫膏的優點使其印刷更不易拉尖,適合更精密的元件的錫膏印刷。

4 -電鑄鋼網最複雜的一種鋼網製造技術,是通過將鎳金屬沉積在底板或範本上而金屬層的一種金屬成型工藝。 電鑄鋼網孔壁光滑,倒梯形結構,最好的錫膏釋放,對於微型BGA,超細間距QFP和小型片式元件如0201 - 01005,具有良好的印刷效能。 而且由於電鑄工藝本身的特性,在孔的邊緣形成稍微高出鋼片厚度的環狀突起,錫膏印刷時相當一個密封環,在印刷時這個密封環有利於鋼網與焊盤或阻焊膜緊密貼合,封锁錫膏向焊盤外側滲漏。 當然這種工藝的鋼網成本也是最高的。

5 -蝕刻鋼網是通過化學蝕刻工藝,一次成型,速度較快,在雷射鋼網未普及時是主流的鋼網,隨著科技的發展以及對環保的要求越來越高,蝕刻鋼網已被雷射鋼網替代,但蝕刻工藝作為仍然不可替代。

6 -階梯鋼網就是在同一個網板上做成兩種或多種厚度,以達到精准控制錫量的目的,STEP-UP局部加厚可以克服部分零件脚比特不均勻的問題,而STEP-DOWN局部减薄的鋼網可以有效控制FINE PICTH零件脚短路的問題。

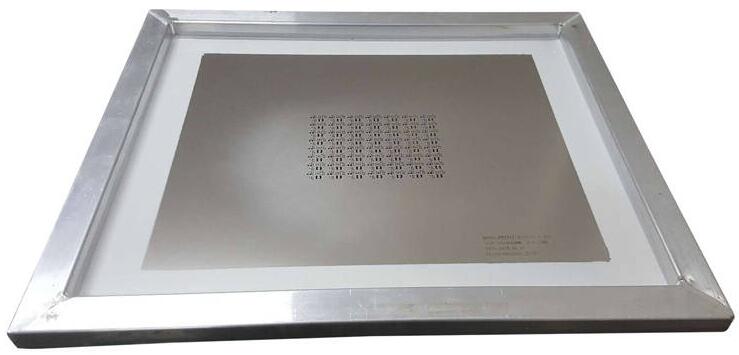

PCB鋼網

PCB鋼網

即便是最普通的雷射鋼網,價格也是參差不齊,從幾十到幾百美元不等。 從資料,到設計,制造技術,都影響著鋼網的質量。 好的PCB鋼網才有好的下錫效果,使貼裝更精准美觀。

PCB鋼網的質量將直接决定焊盤上錫是否均勻飽滿PCB鋼網的質量好壞,决定著焊盤上錫是否均勻飽滿,甚至直接影響著PCB板的產品的焊接可靠性,對於整個加工都會有很大的影響,所以一定要嚴格根據需求來製作鋼網保證每一步的質量才能做好整體PCB打件加工的質量。
