PCBA板的7種性能測試
2023-07-05
View:1021
Author:愛彼電路      分享文章

PCBA板性能測試是PCBA代工完成後確保產品性能穩定的必要測試,根據產品實際使用的環境和目的,一般分為耐壓測試、絕緣測試、鹽霧測試、阻抗測試、振動測試、高溫高濕測試、焊接强度推力測試。 下麵我們對這7種PCBA板性能測試進行詳細的介紹。


1、PCBA板耐壓測試

耐壓測試的目的是檢測電路板的耐壓能力,需要用到的設備是“耐壓測試儀”。

測試方法:將需要測試的PCBA板連接到測試儀上,以不高於100V/S的速度將電壓新增到500V DS(直流電),並保持30秒以上,電路沒有故障則代表測試通過。


2、PCBA板漏電流測試

漏電流測試的目的是檢查電路板的洩露電流是否在要求內,需要用到的設備是“洩露電流測試儀”。

測試方法:類比PCBA板在正常工作狀態條件下,電路板正常溫度狀態下,產品可接觸部分到電源兩極之間的洩露電流,電流小於設計標準則代表測試通過。


3、PCBA板鹽霧測試

鹽霧測試的目的是檢查電路板抗腐蝕的效能,需要用到的設備是“鹽水噴霧試驗機”

測試方法:首先我們要配寘鹽溶液,配寘方法為:用化學純氯化鈉和電阻率不低於5000歐姆*CM蒸餾水或者去離子水製成,用5%的氯化鈉和95%的水,經過充分的混合,製成氯化鈉含量為5±1%的鹽溶液。 鹽溶液配寘好後,在溫度為35℃的試驗場所,連續噴霧48個小時,平均每個小時的噴霧量要達到80CM平方/10CM,48小時後,產品各項功能正常,外觀、結構正常則代表測試通過。

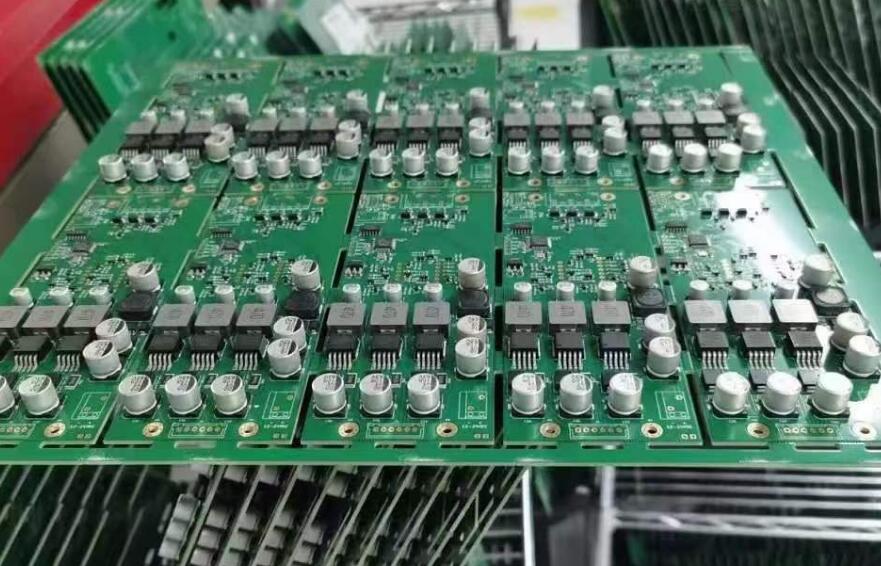

PCBA板

PCBA板

4、PCBA板阻抗測試

阻抗測試的目的是檢查電路板線路是否能正常運行,需要用到的設備是“歐姆錶”

測試方法:將電路板的傳輸線和電池相連接,如果我們在比傳輸線反射更短的時間裏量測到的阻抗,得到的是“浪湧”阻抗或特性阻抗,但是如果等待時間足够長直到能量反射回來並接收後,經量測可發現阻抗有變化,一般來說,阻抗值上下反彈後會達到一個穩定的極限值,如果極限值在規定範圍內, 則代表測試通過。


5、PCBA板振動測試

振動測試的目的是檢測電路板是否能通過等級不同的隨機振動測試,需要用到的設備是“振動儀”

測試方法:將電路板或打包好的電路板固定在測試臺上,設定頻率20Hz,軸向:X、Y、Z三個軸向,持續時間每個方向一個小時,共計三個小時,測試結束後,電路板功能正常,外觀、結構正常,未見元器件焊接鬆動,裂開等异常則代表測試通過。


6、高溫高濕測試

高溫高濕測試的目的是檢查電路板在高溫高濕的惡劣條件下的適用性,需要用到的設備是“恒溫恒濕試驗箱”。

測試方法:PCBA板處於倍額定電壓導通,額定負載的工作狀態下,以工作姿態放入試驗箱內,類比實際工作時的溫濕度情况,如果不清楚實際工作時的溫濕度,可設定溫度70±2℃,濕度90-95%之間,持續工作8小時,如果PCBA板基本功能正常,外觀和結構正常則代表測試通過。


7、PCBA板焊接强度推力測試

焊接强度推力測試的目的是測試元器件的焊接强度是否達到要求,需要用到的設備是“推力計”

測試方法:將焊接好的PCBA放置於推力計上,不同規格的元器件有不同的通過要求,一般我們會消除目標元器件邊緣的其他元器件,然後將儀器歸零,以≤30度角進行推力試驗,檢查元器件是否脫焊,並記錄元器件脫焊的數值。

常用規格的元器件推力標準為:0402規格元器件的推力標準為:0.65Kgf,0603規格元器件的推力標準為:1.20Kgf,0805規格元器件的推力標準為:2.30Kgf,1206規格元器件的推力標準為:3.00Kgf。


以上就是7種常見的PCBA板性能測試方法,大家可以根據自己的產品實際情況來選擇不同的PCBA測試方法。
