天線PCB的分類和製造要求
2024-09-21
View:46
Author:iPCB      分享文章

PCB天線指用於無線接收和傳輸的PCB部分。 隨著5G網絡的出現,越來越多的電子設備需要天線PCB。 天線是一個感測器,在傳輸過程中,將發射器的高頻電流轉換為空間電磁波,並將其送入接收器。 一個好的天線PCB可以優化通信距離。


天線PCB數據應具有高頻率,而FR-4PCB通常沒有良好的效能。 通常用於天線PCB製造的板材有羅傑斯PCB、聚四氟乙烯PCB、 Arlon PCB、Taconic PCB、Nelco PCB、FR-5 PCB、 杜邦PCB、Isola PCB等。


天線PCB的分類有哪些?

天線PCB分為外部天線和內置天線兩大類:

外部天線的長度約為電磁波波長的四分之一,囙此訊號頻率越低,天線長度越長。 物聯網中常用的433MHz無線串列埠也使用外部天線。 一些天線,例如八分之一或十六之一波長,也可以使用,但效率會降低。

對於小型產品,如手機、可穿戴設計、智能家居等,通常使用內置天線,集成度高,產品外觀美觀,效能略低於外部天線。


內置天線包括內真PCB天線、FPC天線、WiFi天線等:

1、內真PCB天線:直接佈置在PCB電路板上的導體,廣泛應用於單頻段模塊電路板,如藍牙模組、WIFI模塊等。

優點:無成本,調諧後無需再次調試。

缺點:僅適用於單一頻段,如藍牙、wif。不同批次的PCB天線的效能會有所不同。

2、FPC天線:相當於拉出PCB板上的天線線路,並使用其他外部金屬製作天線,通常用於中低端手機和複雜頻段的智慧硬體產品。

優點:幾乎適用於所有小型電子產品,效能好,成本低。

缺點:每個產品都需要單獨調試。

3、WiFi天線:指工作頻率在2.4GHz至2.5GHz之間的通信天線,主要用於WLAN、藍牙等。 Wifi天線PCB對PCB製造商有嚴格要求。

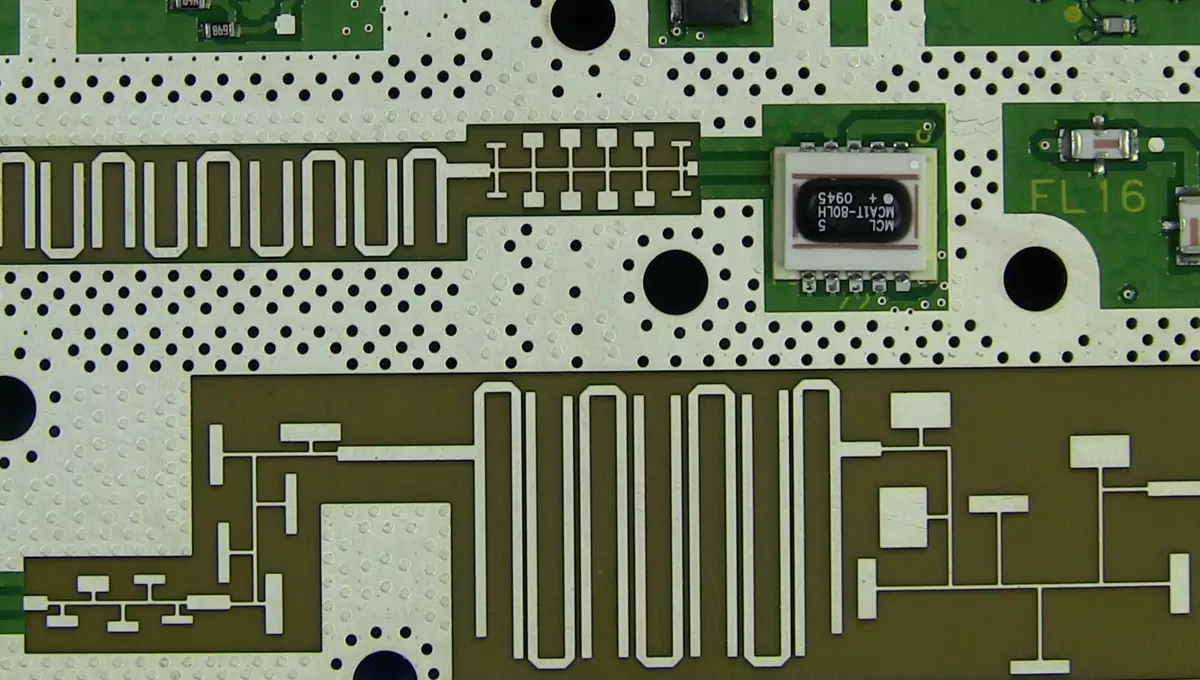

天線PCB

天線PCB

天線PCB製造要點有哪些?

1.PCB天線如果不考慮成本和尺寸,可以選擇其他天線,如貼片天線(小尺寸、中效能、中成本)或外部鞭狀天線(大尺寸、高性能、高成本)。

2.電路層壓板的介電常數(Dk)是許多PCB天線工程師在設計微帶天線時應考慮的首要因素。

3.對於PCB天線,較厚的PCB電路板數據更容易向外輻射能量。

4.與PCB層板的陶瓷或PTFE介質相比,層板銅箔的表面粗糙度對天線有影響。 同時,對於具有相同介電材料的電路,粗糙銅箔表面對天線的影響大於光滑銅箔表面的影響。

5.表面電鍍後,PCB天線和其他由PCB數據製成的無源器件也會影響PCB天線的效能。

6.電路中存在任何形式的離子污染物或殘留物都可能導致天線效能不佳。

7.PCB電路板的蝕刻質量對天線PCB的效能也非常重要。


作為高速訊號傳輸的載體,天線PCB在無線通訊和其他領域中扮演著越來越重要的角色。 iPCB擁有穩定的生產流程生產天線PCB,如果你需要天線PCB製造,請聯系iPCB。
