HDI埋地PCB和HDI盲PCB的區別
2019-07-17
View:257
Author:ipcb      Share


帶有埋孔和盲孔的PCB並不都是HDI pcbHDI pcb一般都有盲孔,但埋孔不是這樣。這取決於您的產品的順序和壓力。

解釋如下:

6層PCB的第一層和第二層用於需要激光鑽孔的扳手,即HDI pcb。
6層一階HDI pcb是指盲孔:1-2、2-5、5-6,即1-2、5-6需要激光打孔。
6層二階HDI pcb是指盲孔:1-2、2-3、3-4、4-5、5-6。它需要2個激光鑽孔。先鑽3-4個埋孔,繼續壓2-5,然後第一次鑽2-3、4-5激光孔,第二次繼續壓1-6,再鑽1-2、5第二次,-6激光孔終於鑽了孔。可以看出二階HDI pcb經過了兩次壓制和兩次激光鑽孔。

額外的二階HDI pcb也分為:二階HDI pcb錯孔和二階帶有堆疊孔的HDI pcb錯孔的二階HDI pcb是指盲孔1-2和2-3相互分離,堆疊孔Step HDI pcb是指盲孔1-2和2-3堆疊在一起,例如:盲注:1-3、3-4、4-6……等等,三階,四階……都一樣。

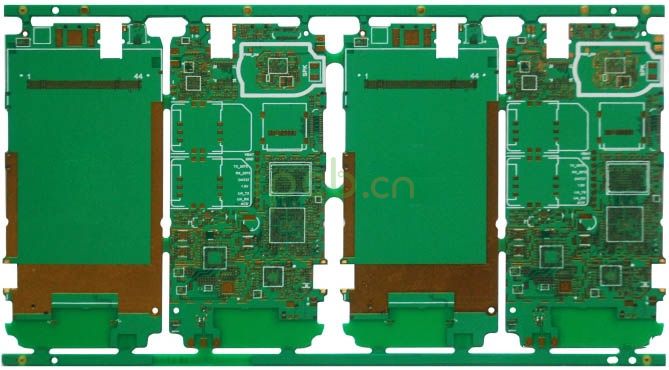

HDI印刷電路板

HDI印刷電路板
