半導體測試板

半導體測試板 - 電腦顯示卡

半導體測試板

半導體測試板 - 電腦顯示卡

  • 電腦顯示卡

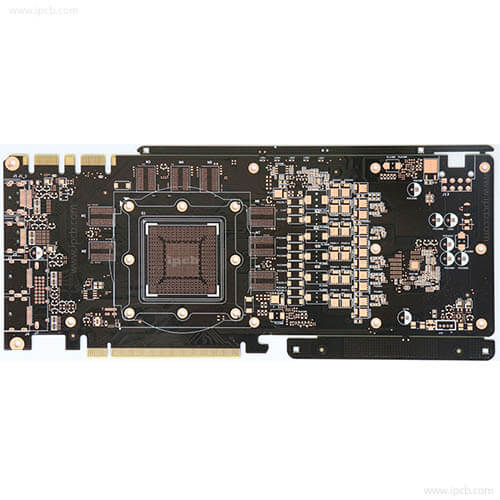

    電腦顯示卡

    品名:電腦顯示卡PCB

    基板:生益S1141

    層別:6L

    成品板厚:1.2mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金+電鍍硬金手指

    最小線寬/線距:3/3 mil

    產品應用:電腦顯示卡

    產品說明 技術資訊

    電腦顯示卡又稱顯示卡(Video card),是電腦中一個重要的組成部分,承擔輸出顯示圖形的任務,對喜歡玩遊戲和從事專業圖形設計的人來說,電腦顯示卡非常重要。 主流電腦顯示卡的顯示晶片主要由NVIDIA(英偉達)和AMD(超微電晶體)兩大廠商製造,通常將採用NVIDIA顯示晶片的電腦顯示卡稱為N卡,而將採用AMD顯示晶片的電腦顯示卡稱為A卡。 配寘較高的電腦,都包含電腦顯示卡計算覈心。 在科學計算中,電腦顯示卡被稱為顯示加速卡。


    電腦顯示卡工作原理及模式

    電腦顯示卡是插在主機板上的擴充槽裏的(一般是PCI-E插槽,此前還有AGP、PCI、ISA等插槽)。 它主要負責把主機向顯示器發出的顯示訊號轉化為一般電力訊號,使得顯示器能明白個人電腦在讓它做什麼。 電腦顯示卡主要由電腦顯示卡主機板、顯示晶片、顯示記憶體、散熱器(散熱片、風扇)等部分組成。 電腦顯示卡的主要晶片叫“顯示晶片”(Video chipset,也叫GPU或VPU,圖形處理器或視覺處理器),是電腦顯示卡的主要處理單元。 電腦顯示卡上也有和電腦記憶體相似的記憶體,稱為“顯示記憶體”,簡稱顯存。

    早期的電腦顯示卡只是單純意義的電腦顯示卡,只起到訊號轉換的作用; 我們一般使用的電腦顯示卡都帶有3D畫面運算和圖形加速功能,所以也叫做“圖形加速卡”或“3D加速卡”。 PC上最早的電腦顯示卡是IBM在1981年推出的5150個人電腦上所搭載的MDA和CGA兩款2D加速卡。


    電腦顯示卡通常由匯流排介面、PCB板、顯示晶片、顯存、RAMDAC、VGA BIOS、VGA功能插針、D-sub插座及其他週邊組件構成,電腦顯示卡大多還具有VGA、DVI顯示器介面或者HDMI介面及S-Video端子和Display Port接口。


    常規的電腦顯示卡的結構如下

    電容:電容是電腦顯示卡中非常重要的組成部件,因為顯示畫質的優劣主要取決於電容的質量,而電容的好壞直接影響到電腦顯示卡電路的質襞。

    顯存:顯存負責存儲顯示晶片需要處理的各種數據,其容量的大小,效能的高低,直接影響著電腦的顯示效果。 新電腦顯示卡均採用DDR6/DDR5的顯存,主流顯存容量一般為2GB ~ 4GB。

    GPU及風扇:GPU即電腦顯示卡晶片,它負責電腦顯示卡絕大部分的計算工作,相當於CPU在電腦中的作用。 GPU風扇的作用是給GPU散熱。

    電腦顯示卡介面:通常被叫做金手指,可分為PCI、AGP和PCI Express三種,PCI和AGP電腦顯示卡介面都基本被淘汰,市面上主流電腦顯示卡採用PCI Express的電腦顯示卡。

    外設介面:電腦顯示卡外設介面擔負著電腦顯示卡的輸出任務,新電腦顯示卡包括一個傳統VGA類比介面和一個或多個數位介面(DVI、HDMI和DP)。

    橋接介面:中高端電腦顯示卡可支持多塊同時工作,它們之間就是通過橋接器連接橋介面。


    由於消費者對大型3D遊戲和高清視頻等娛樂享受的需求,電腦顯示卡在電腦中重要性越來越高,特別是GPU與CPU的較量,更昭示著電腦顯示卡GPU時代的來臨。


    iPCB是一家專注於高端PCB研發和生產的高新技術企業。 iPCB打造工業4.0的智慧PCB工廠,為客戶提供專業的PCB科技和生產服務.iPCB的產品包含電腦顯示卡使用的PCB和PCBA

    品名:電腦顯示卡PCB

    基板:生益S1141

    層別:6L

    成品板厚:1.2mm

    鍍銅厚度:1oz(35 μ m)

    表面處理:化學金+電鍍硬金手指

    最小線寬/線距:3/3 mil

    產品應用:電腦顯示卡


    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com
