經常問一些iPCB的客戶或者朋友,你們的PCB是什麼材質的? 通常的答案是FR4。 好吧,我不問的時候,我還是不知道這一個PCB電路板的材質是什麼。 所以有必要普及一下PCB板材質的相關分類,這只是基於我們常用的一些應用。
我們所說的PCB板材通常是指PCB基材。 它實際上是由銅箔和粘合片組成(為了介紹方便,我們暫時用p-sheet,prepreg),銅箔和p-sheet可以根據不同的應用進行分類。
FR4是以環氧樹脂或改性環氧樹脂為粘合劑,以玻璃纖維佈為增強材質。 換句話說,只要這個系統中使用的材質可以稱為FR4。FR4就是這個樹脂系統的總稱。 目前,使用FR4材質的PCB是世界上最大、使用最多的PCB。 現在我知道為什麼有人回答說FR4材質仍然未知。
PCB材質
通常,FR4材質根據以下類型進行分類。
1、按玻璃纖維布織造的命名和分類
106、1067、1080、1078、2116、2113、3313、7628等
這些是常用的玻璃布類型。當然,還有其他的。 IPC 規範中定義了每種類型的玻璃布。所以不同廠家使用的同種玻璃布基本沒有區別,因為玻璃布的廠家很多,但是不同玻璃纖維布廠家提供的同種玻璃布必須符合IPC規範的要求,
2. 按玻璃種類分類
E玻璃:e代表電絕緣玻璃。它是一種鹼金屬氧化物含量很少(一般小於1%)的鈣鋁矽酸鹽玻璃,所以又稱為高電阻率無鹼玻璃。無鹼玻璃已成為玻璃纖維中最常用的成分。如果沒有特殊規格,E玻璃一般用於許多材質。
NE玻璃:又稱低DK玻璃,是日本紡織株式會社開發的一種低介電纖維玻璃,其介電常數為4.6(E玻璃為6.6),Tanδ(1MHz)為0.0007(E玻璃為0.0012) )。使用ne玻璃的常見材質有m7ne、it968se和it988gse。

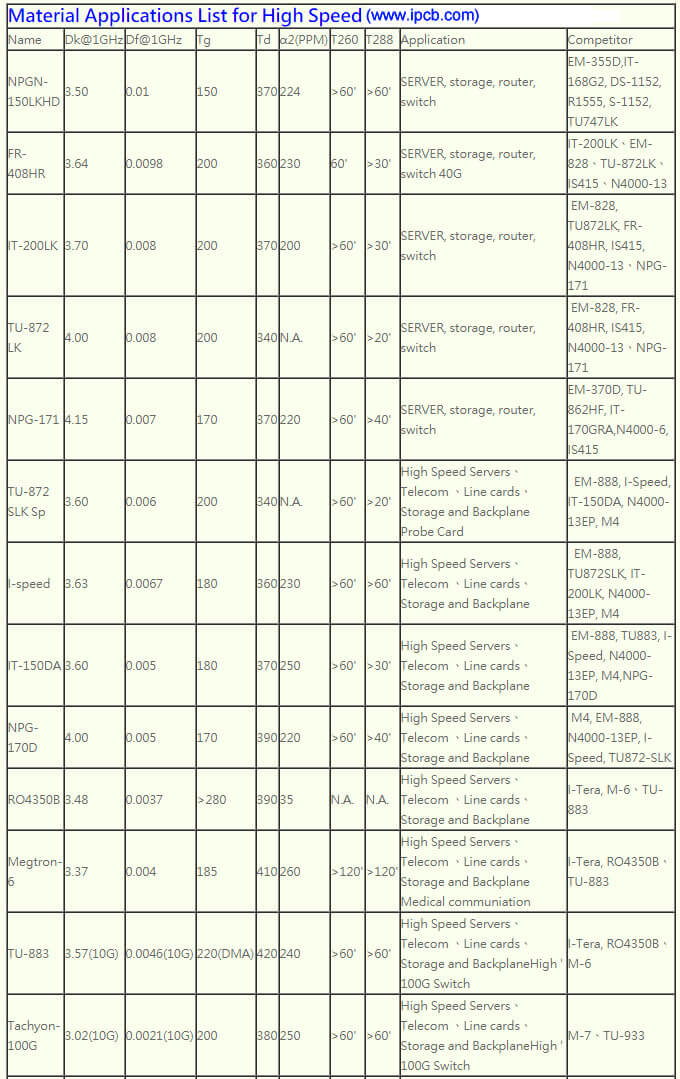

3、按供應商使用的樹脂體系及其性能分類
聯茂電子ITEQ
IT180A/IT170GRA1/IT958G/IT968/IT968SE/IT988GSE
TUC
Tu862HF/Tu872LK/Tu872SLK/Tu872SLK-SP/Tu883/Tu933+
松下
Megtron4/M4S/Megtron6/M6G/M7E/M7NE
其它系列
MW1000/2000/3000/4000/8000
生益
s1000-2/s7439/S6/S1141等
羅傑斯Rogesr
ro4003 / ro3003 / ro4350b / RT5880 / TMM等
按損失級別分類
可分為FR4材質普通損耗板(DF≥0.02)、中損耗板(0.01 按FR4材質阻燃性分類 阻燃(ul94-vo、ul94-v1)和非阻燃(ul94-hb) FR4主要用於普通電腦、儀器儀錶、高級家電產品及一般的電子產品。 對於一般的電子商品,一般都選用FR4板材,它不是一種資料名稱,而是一種資料等級,所代表的意思是樹脂資料經過燃燒狀態後,必須能够自行熄滅的一種資料規格。 fr4板材的顏色很多,有白色、黑色、綠色、藍色等。 fr4板材常規厚度通常常用的厚度有0.3毫米、0.4毫米、0.5毫米、0.6毫米、0. 8毫米、1.0毫米、1.2毫米、1.5毫米、1.6毫米、1. 8毫米以及2.0毫米,板材厚度誤差按照板材工廠的製作能力來决定。 fr4覆銅板比較常用銅厚有0.5盎司、1盎司以及2盎司,其它銅厚也有,建議咨詢電路板廠家愛彼電路而定。 FR-4環氧玻璃布層壓板,根據使用的用途不同,行業一般稱為:FR-4 Epoxy Glass Cloth、絕緣板、環氧板、環氧樹脂板、溴化環氧樹脂板、FR-4、玻璃纖維板、玻纖板、FR-4補强板、FPC補强板、柔性線路板補强板、FR-4環氧樹脂板、阻燃絕緣板、FR-4積層板、環氧板、FR-4光板、FR-4玻纖板、環氧玻璃布板、 環氧玻璃布層壓板、線路板鑽孔墊板。 FR-4材質覆銅板應用比較廣泛,各項性能指標都能滿足一般工業用電子產品的需要。 玻璃纖維具有非常好的極限拉伸强度,高於大多數金屬。 它是一種出色的絕緣體,具有非常低的熱膨脹係數,並且具有耐腐蝕和耐候性。

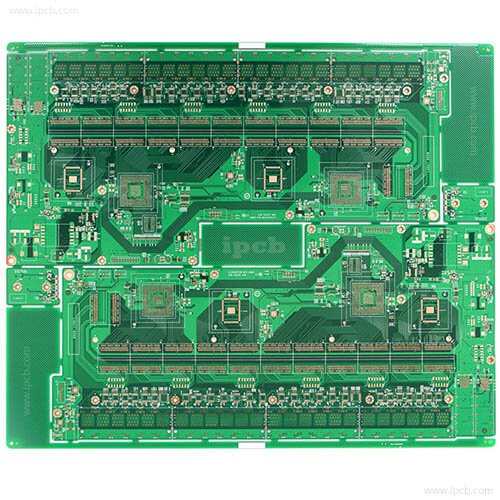

品名:通訊基地臺背板
基板:FR-4 TU883
層別:16L
成品板厚:1.8mm
鍍銅厚度:1oz(35 μ m)
表面處理:化學金
最小線寬/線距:4/4 mil
產品應用:FR-4材質通訊基地電路板背板
