  • 無鹵顯示器背板

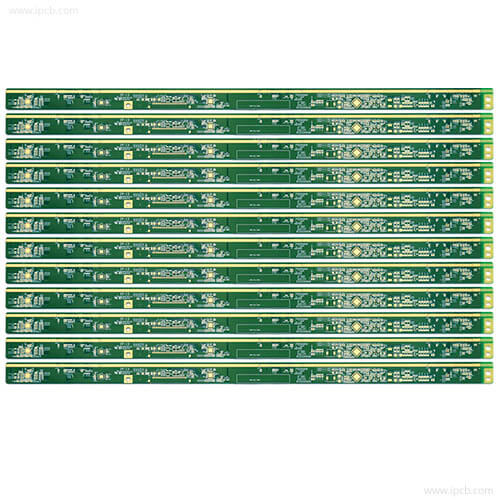

    無鹵顯示器背板

    品名: 無鹵顯示器背板

    基板:  生益 S1150G

    層別 :  10L

    成品板厚 :  0.8mm

    鍍銅厚度 : 0.5oz (17μm)

    表面處理化學金

    最小線寬/ 線距 : 3 / 3 mil

    產品應用: 無鹵顯示器背板


    Product details Technical specification
    典型值抗彎強度
    項目方法條件單元
    TgIPC-TM-650 2.4.25DSC155
    TdIPC-TM-650 2.4.24.65% wt. loss355
    CTE (Z-axis)IPC-TM-650 2.4.24Before Tgppm/℃40
    After Tgppm/℃230
    50-260℃%2.8
    T260IPC-TM-650 2.4.24.1TMAmin60
    T288IPC-TM-650 2.4.24.1TMAmin45
    熱應力IPC-TM-650 2.4.13.1288℃, solder dip-->100S  No Delamination
    體積電阻率IPC-TM-650 2.5.17.1After moisture resistanceMΩ.cm1.15E + 08
    E-24/125MΩ.cm4.13E + 08
    表面電阻率IPC-TM-650 2.5.17.1After moisture resistance9.61E + 06
    E-24/1255.37E + 07
    耐電弧性IPC-TM-650 2.5.1D-48/50+D-4/23s178
    介電擊穿IPC-TM-650 2.5.6D-48/50+D-4/23kV45+kV NB
    耗散常數 (Dk)IPC-TM-650 2.5.5.91GHz--4.5
    IPC-TM-650 2.5.5.9
    1MHz--4.8
    耗散係數 (Df)IPC-TM-650 2.5.5.91GHz--0.011
    IPC-TM-650 2.5.5.9
    1MHz--0.009
    剝離強度(1Oz HTE 銅箔)IPC-TM-650 2.4.8AN/mm
    After thermal Stress 288℃,10sN/mm1.5
    125℃N/mm
    長尾IPC-TM-650 2.4.4AMPa630
    連續波IPC-TM-650 2.4.4AMPa480
    吸水率IPC-TM-650 2.6.2.1E-1/105+D-24/23%0.10
    易燃UL94C-48/23/50RatingV-0
    E-24/125RatingV-0

    評論:

    1. 規格表:IPC-4101/128,僅供參考。


    2、所有典型值均以1.6mm試樣為基準,Tg為≥0.50mm試樣。


    3. 以上所有典型值僅供參考,不作為規格。 詳細信息請聯繫盛益科技有限公司。 本數據表的所有權利歸盛益科技有限公司所有。


    說明:C=濕度調節,D=蒸餾水中浸泡調節,E=溫度調節


    字母后面的第一位數字表示預處理的持續時間,單位為小時,第二位數字表示預處理溫度,單位為℃,第三位數字表示相對濕度。



    對於PCB技術問題,ipcb提供PCB技术的支持。您也可以在這里索取PCB報價。請聯繫郵箱: sales@ipcb.com

    我們會非常迅速地做出回應。

    品名: 無鹵顯示器背板

    基板:  生益 S1150G

    層別 :  10L

    成品板厚 :  0.8mm

    鍍銅厚度 : 0.5oz (17μm)

    表面處理化學金

    最小線寬/ 線距 : 3 / 3 mil

    產品應用: 無鹵顯示器背板
