  • 無線快充電池板
    無線快充電池板

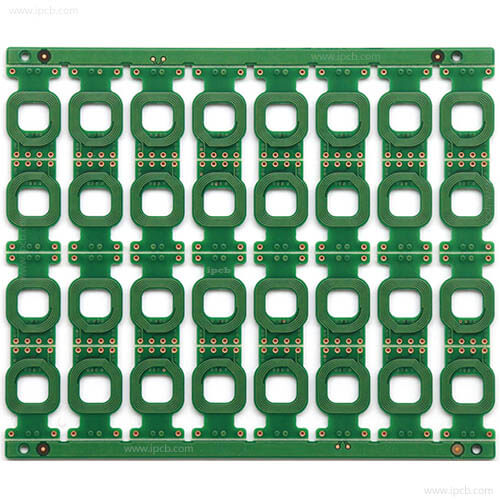

    品名:無線快充電池板

    基板:生益S1000-2

    層別:6L

    成品板厚:1.2mm

    鍍銅厚度:2oz(70 μ m)

    表面處理:化學金

    最小光圈:0.4mm

    產品應用:無線快充電池板

    產品說明 技術資訊

    無線充電是利用線圈之間產生的磁場來傳輸電能,所以不需要使用充電線。 使用方便,方便用戶使用。 它在我們的生活中被越來越廣泛地使用。在手機無線充電結構設計過程中,它是由印刷電路板(PCB)、焊接在PCB板上的電子元件和焊接在電路板上的線圈組成。

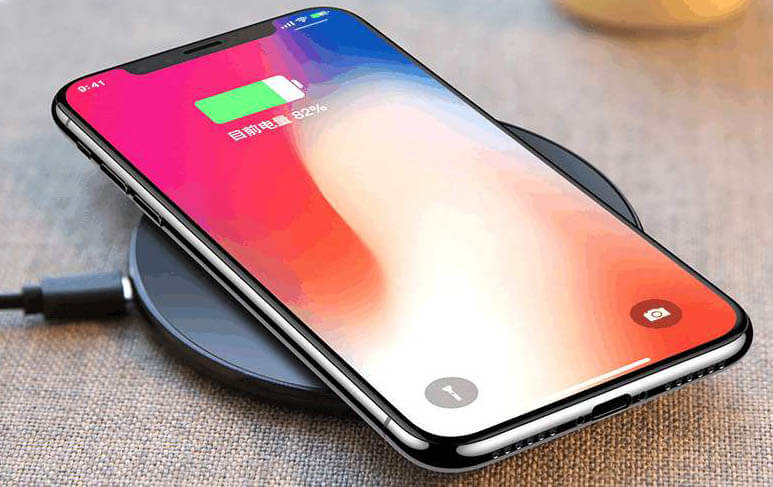

    無線充電

    無線充電

    隨著科學技術的發展,人們追求更小、更薄的電子設備或充電設備。 市場上現有的PCB結構配備了多個連接接口用於外部連接。 但是,由於PCB板很薄,包含很多電子元件,額外的連接端口會加厚PCB結構的厚度。

    品名:無線快充電池板

    基板:生益S1000-2

    層別:6L

    成品板厚:1.2mm

    鍍銅厚度:2oz(70 μ m)

    表面處理:化學金

    最小光圈:0.4mm

    產品應用:無線快充電池板


    對於PCB技術問題,iPCB愛彼電路提供PCB技術的支持。 您也可以在這裡索取PCB報價或PCB諮詢。請聯繫郵箱: sales@ipcb.com
